아무리 특별한 기능을 탑재하고
있다 하더라도 메인보드라는 한계를 벗어날 수 없는 것 당연지사이다. 그렇다면 AX4GE FM는 일반적인 메인보드로서 어떤 모습을 지니고 있는지
간략하게 살펴보자.

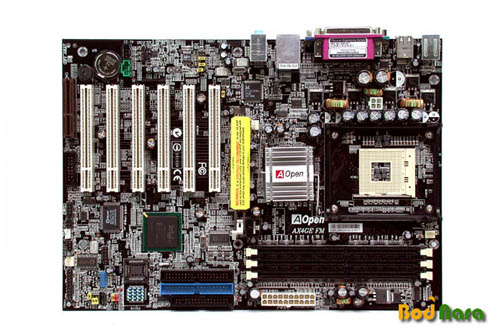

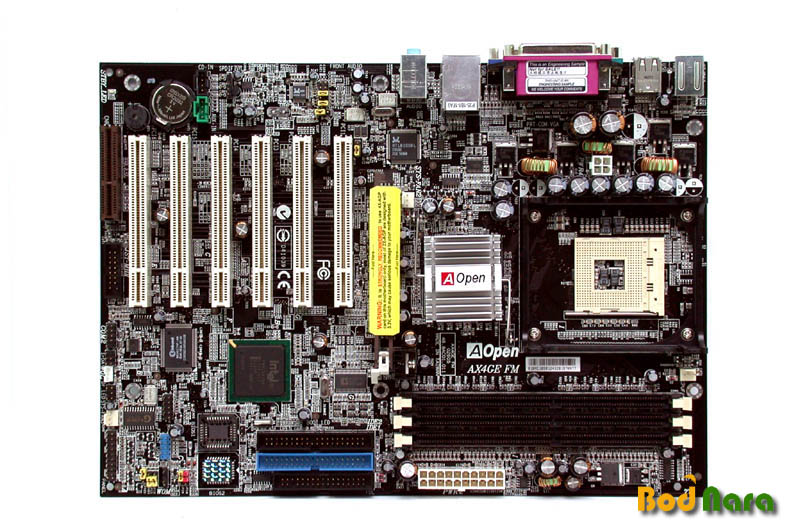

[ 전체적인 메인보드 외형 ]
검은색 기판은 사용하여
AOpen의 이미지를 확실히 풍기고 있으며, FM 라디오 기능을 탑재했지만 외형에는 다른 메인보드들과 큰 차이점을 보이지 않고 있다.
커다란 진공관을 탑재했던
AX4B-533Tube의 모습을 생각해보았을때, 이번 제품은 FM 라디오 기능에 따른 큰 외형 변화는 찾아볼 수 없다.
 |
 |
| [ 노스브릿지
i845GE ] |

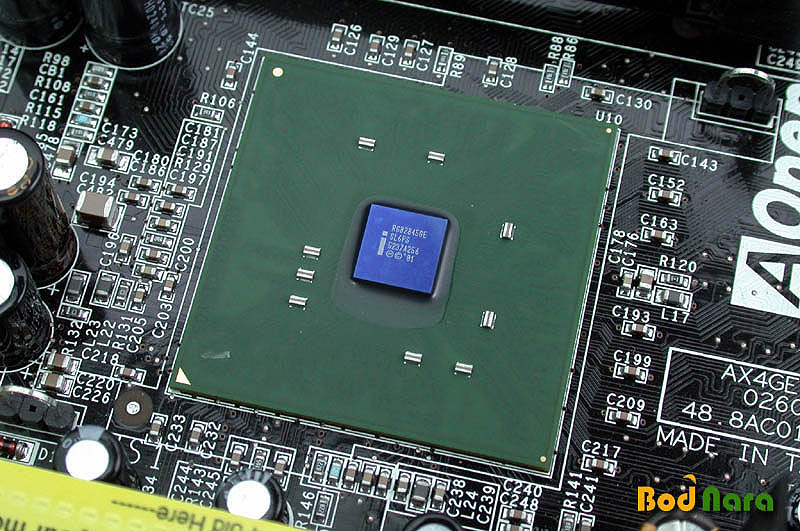

[ 노스브릿지 코어 사진 ] |
|
 |
 |

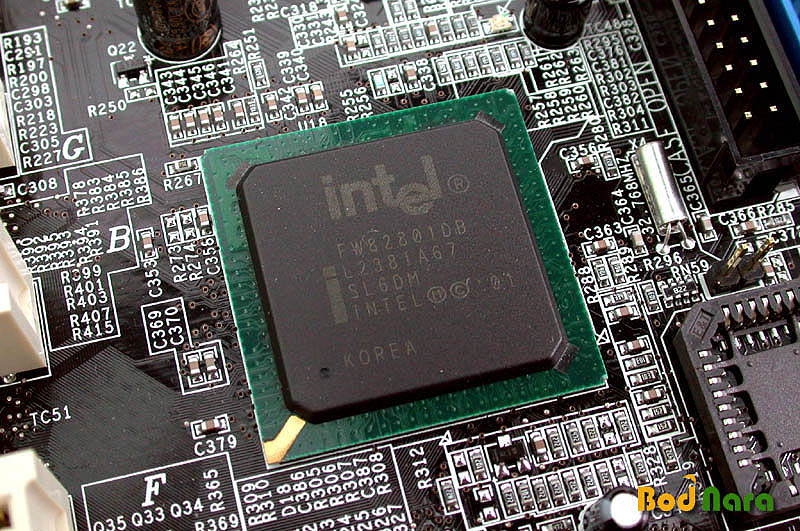

| [ 사우스브릿지
ICH4 ] |

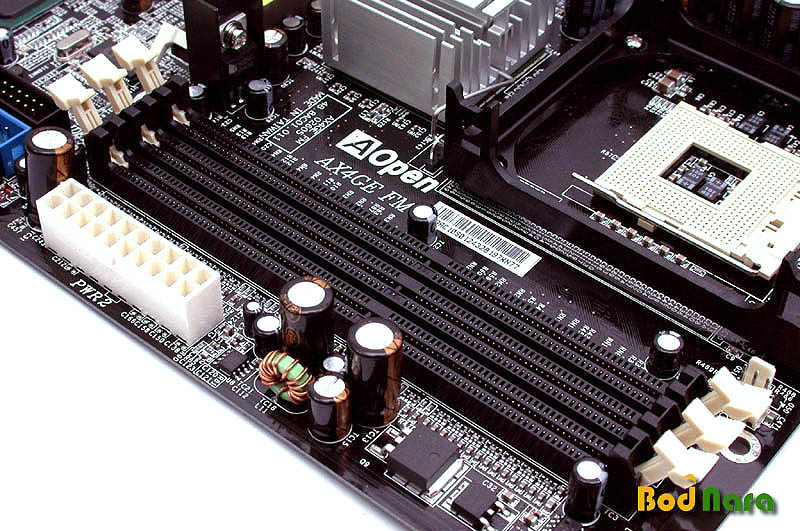

[ 3개의 DIMM ] |
|
 |
 |

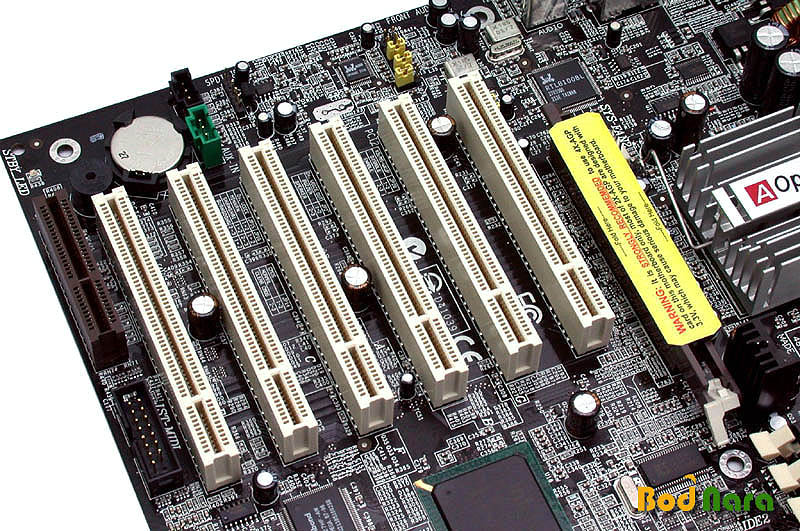

| [ 넉넉한 6개의
PCI 슬롯 ] |

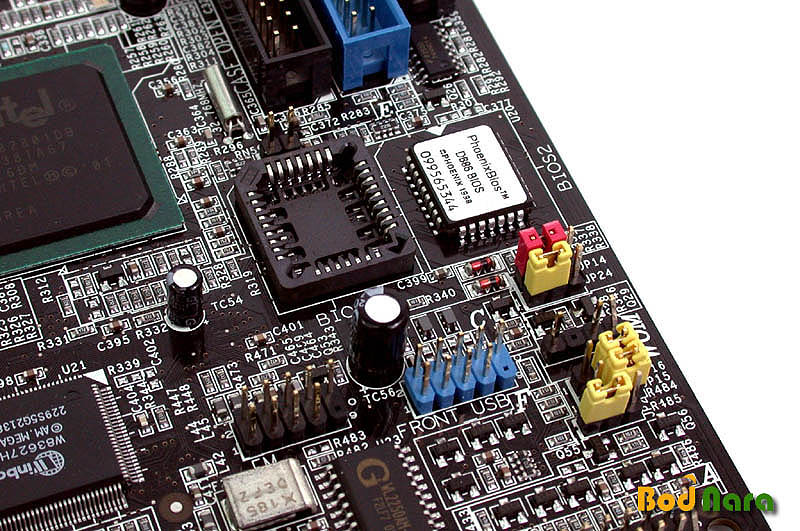

[ 제거된
DieHard
BIOS ] |
노스브릿지 i845GE와
사우스브릿지 ICH4의 조합을 채택하고 있으며, i845GE에는 i845G에 비해 동작클럭이 200MHz에서 266MHz로
향상된 그래픽 코어가 내장되어있다. 동작 클럭 향상으로 내장 그래픽코어의 성능 또한 향상되었으며, 다만 i845GE 칩셋의 형제라고 할 수 있는 i845GV
칩셋은 i845GE 칩셋과 달리 기존의 i845G과 같은 200MHz로 동작하는 그래픽코어를 내장하고 있다.
3개의 DIMM과 6개의
PCI 슬롯을 제공하므로 넉넉한 확장성을 보여주며, 기판은 DieHard(Dual) BIOS을 장착할 수 있도록 설계되었지만 이 제품은 DieHard BIOS를 채택하지 않고
있다. 그 것은 이 메인보드가 엔지니어링 샘플이기 때문인데, 실제 판매되는 제품에는 2개의 BIOS가 모두 장착될 것이라고 한다.
 |
 |

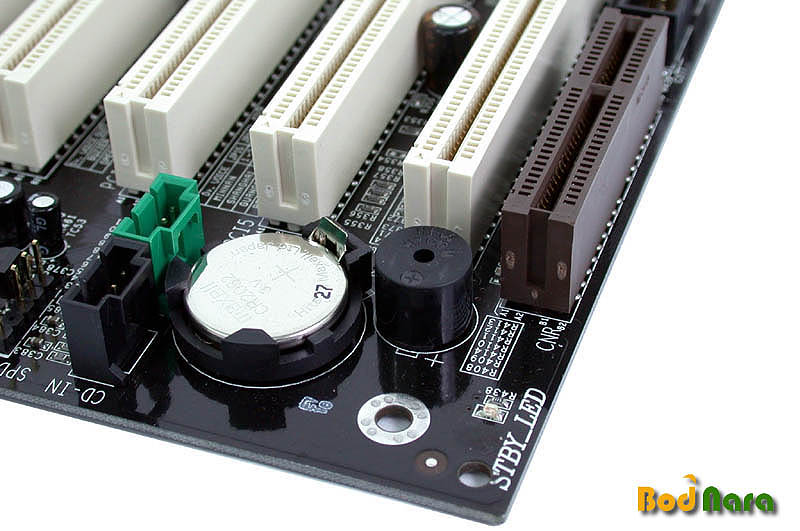

| [ Dr.Voice
lll를 위한 스피커 장착 ] |

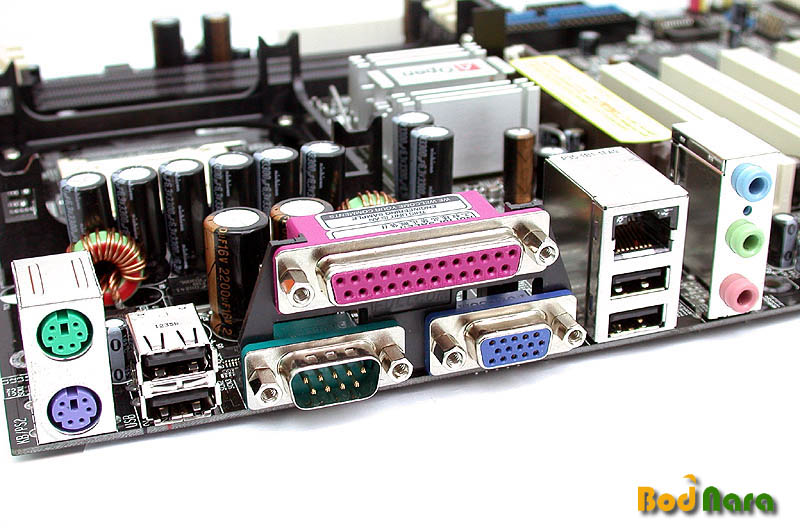

[ D-Sub 단자가
추가된 백패널 ] |
부팅 실패시 에러메세지를
비프음이 아니라 음성으로 알려주는 Dr.Voice lll를 위해 메인보드에 스피커가 장착되어 있다. 그리고 내장 그래픽코어를
내장한 i845GE 칩셋을 장착하여 시리얼 포트 대신에 D-Sub 단자가 들어가있는 백패널의 모습이다.
|
