이건 간단히 말하자면 새로운 기술보다는
기존 기술을 더욱 개선 시킨 것이라고 볼 수 있는데 지금까지 일반적으로
이해할 수 있었던 화질에 대한 문제를 상당히 자신있게 개선했다고 말하며
이것에 대해서 이런 이름을 붙힌 것이다
때문에 이 기술은 간단히 한가지 개념이
아니고 복합적으로 되어있는데 간단히 몇가지를 말하자면 우선 우리들이
Geforce시리즈의 화질개선을 위해 low-pass output 필터부분을 제거하여
더욱 선명한 이미지를 볼 수 있도록 했던 것에 어쩜 비슷할 수도 있는데
Parhelia에는 5th-order 필터를 적용하여 타제품들보다 더욱
선명한 이미지를 제공해 줄 수 있다고 하는 것인데 이를 설명하자면

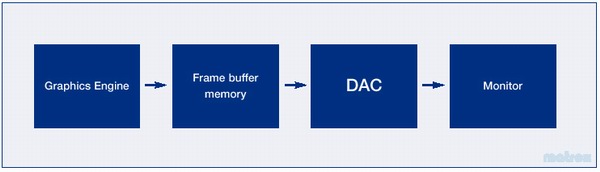

우선 아래 이미지를 보아야한다. 아래 이미지는 모니터에 화면이 보여질
때까지의 과정을 나타낸 것으로 DAC부분에서 모니터로 넘어가는 신호는
전압으로 변경되어 모니터에 보내지게 된다고 한다.
그리고 지금 우리들이 사용하는 RGB모니터의
경우 최소 0에서 700mV까지의 전압을 갖는 것이 표준이라고하는데 실제
출력되는 이미지의 전압이 규정접압에 가까워야 해당이미지는 상당히
선명하게 표현될 수 있다고 한다. 그래서 그들은 5th-order 필터를
장착하여 규정된 전압을 모든 주파수에서 해당 규정 전압을 표현해 낼
수 있다고 하고 있다.
이중 한예로 이들은 기술문서를 통해
Geforce4와 RADEON8500과의 비교테스트결과를 알리고 있는데 아래 두
개의 이미지는 테스트결과로 RGB신호중 녹색신호의 출력시에 나타나는 주파수별
전압을 측정한 것으로 녹색신호의 경우 700mV의 전압을 나타내야 선명한

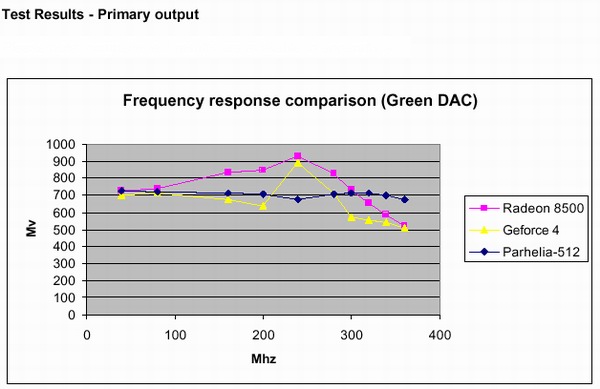

이미지는 볼 수 있다고 하는데 아래 첫 번째 이미지인 1차출력부분의
경우 Parhelia는 모든 주파수 대역에서 700mV에 가까운 전압을 나타내고
있지만 RADEON8500은 240Mhz정도에까지는 전압이 932mV까지 상승하여
색이 너무 밝아졌다고 하며 290mhz이후부터는 전압이 700mV이하로 내려가서
선명도가 상당히 떨어졌다고 한다.

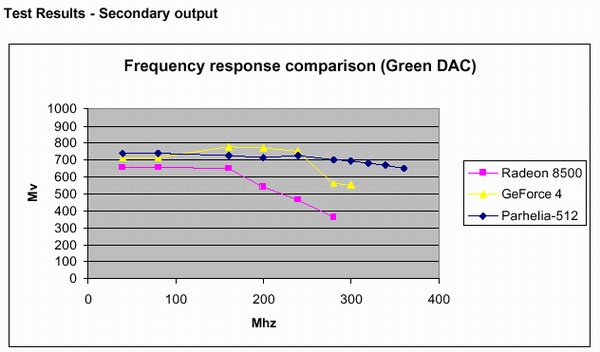

그리고 2차출력인 위의 이미지는 대부분
200mhz의 주차수대역을 넘어가면 규정전압인 700mV에 못미치는 전압을
내고 있는 것을 알 수 있다고 하며 이 전압의 경우 750mV를 넘기게 되면
너무밝아서 색상표시에 오히려 손상을 준다고 하며 650mV는 선명도와
contrast가 부족하게 된다고 한다.
이외에도 5th Order필터는 타제품들이
3th Order필터를 장착한 것보다 더 빠르게 주파수대역에 반응할 수 있다고
하고 있으며 이는 필터의 순서가 높을수록 걸러질 수 있는 주파수를
빠르게 반응하여 반영할 수 있기 때문이라고 한다. 그리고 8기층 기판으로
제작되어 회로간의 잡음등을 저하시켜 더욱 높은 품질의 영상을 뽑아내줄
수 있다고 하며 몇가지 기술적인 부분에서 상당한 개선이 있다고 하고
있다.
하지만 역시 이건 매트록스에서 내놓은
자료에 근거한 것이기 때문에 그대로 다 믿을 수는 없는 것이고 뭐 실제 오실로스코프라도
있으면 찍어보겠는데 아쉽게도 그럴여건이 안되기 때문에 이부분에 대해서는
차후 여건이 갖추어지게되면 그래픽카드리뷰나 벤치시 이 테스트를 적용할
것이다.
단 위에서 말한 5th Order필터는 아래
PDF문서내의 그림과 같이 이전 샘플용이나 보드나라에 한번 스쳐지나간
EMI용 제품에서는 그대로 그 부품이 적용되었는데 이번 리테일 판매제품에서는
그 아래그림과 같이 약간 틀려진 것을 볼 수 있을 것이다. 이는 처음
다크크로우에서 문제제기를 한 것으로 아직 5th Order필터에 대한 정의에
약간 혼동이 있는데 매트록스의 기술문서에서도 뒷부분의 설명에 위와같이
순서에 대한 예기가 있으며 이는 필터를 구성하는 칩 케퍼시터와 칩
인덕터의 갯수에 따른 것으로 생각된다. 따라서 5단계로 필터라고 봐여
할것이다.
PDF문서내의 5th Order필터사진
실제
판매용 리테일제품의 같은부분
그리고 이 필터문제는 5th Order필터의
정의가 어떻게 되었든 매트록스의 PDF문서에서 밝히고 있는 자신들의
말에도 맞지 않고 있는데 PDF문서에서는 분명 사용되는 부품에서도 품질이
좋은 부품을 사용하고 있어야된다고 하지만 위의 사진과 같이 판매용제품에는
옆의 그전 샘플제품과 사용된 필터부품에서도 차이가 있으며 마지막
최종필터부분에는 칩케퍼시터가 제거되어 있는 것을 볼 수 있다(빨간색부분).
따라서 그들의 말대로라만 이건 4th Order필터라고 보아야 할것이다.
그러므로 타 제품이 어찌됐든간에
5th Order필터라고 예기하던 것이 하나 빠진 4th Order가 된 것에 대한
어떠한 해답이 있어야될 것이다. (역시 오실로스코프가 있으면 모든
것이 밝혀질텐데..)
|
