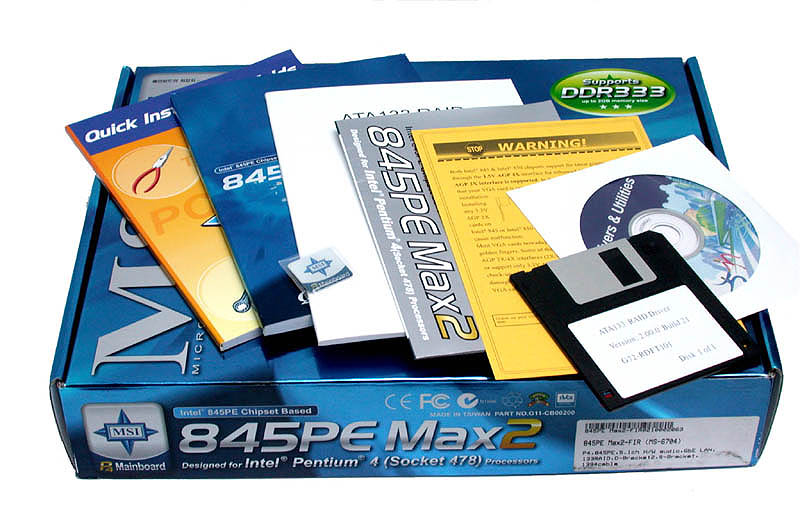

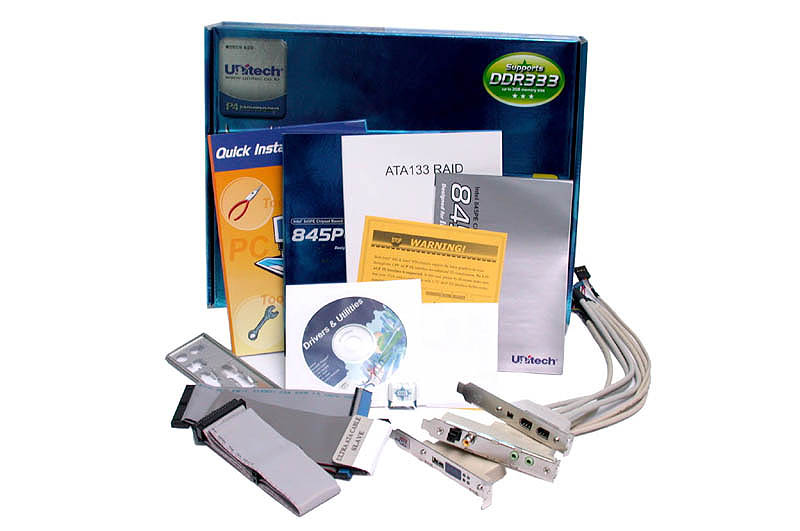

< 제공되는 번들 > |
< 설명서 및 유틸리티 > |
|
|
|
|

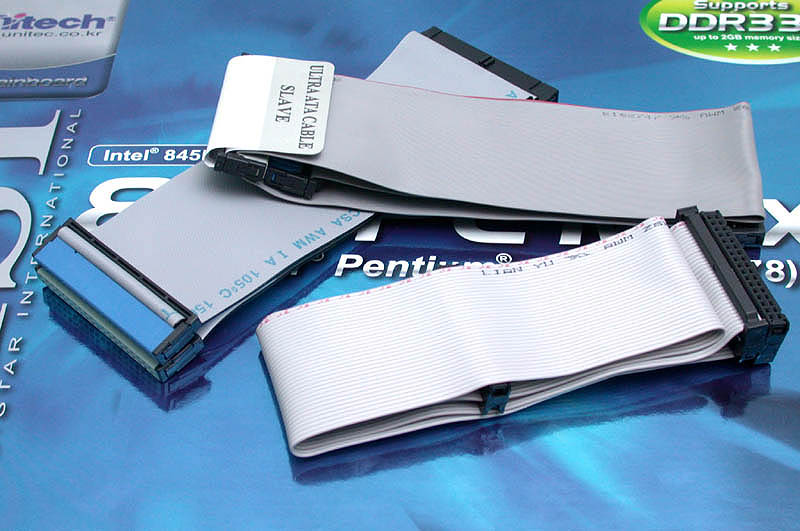

< IDE 케이블 > |
< 확장 브라켓 > |
가격만큼이나 제공되는 기타 부속물이 꽤나 많은편이다. 설명서와 퀵가이드,
유틸리티 등이 제공되며 RAID를 탑재한 제품답게 별도의 IDE 케이블과 RAID 드라이버를 포함하고 있다. 제품 설명서는 영문으로
되있으며 사진에 보이는 회색 책자는 유니텍에서 별도로 제공하는 간단한 설명서이다.
|
|
|
|

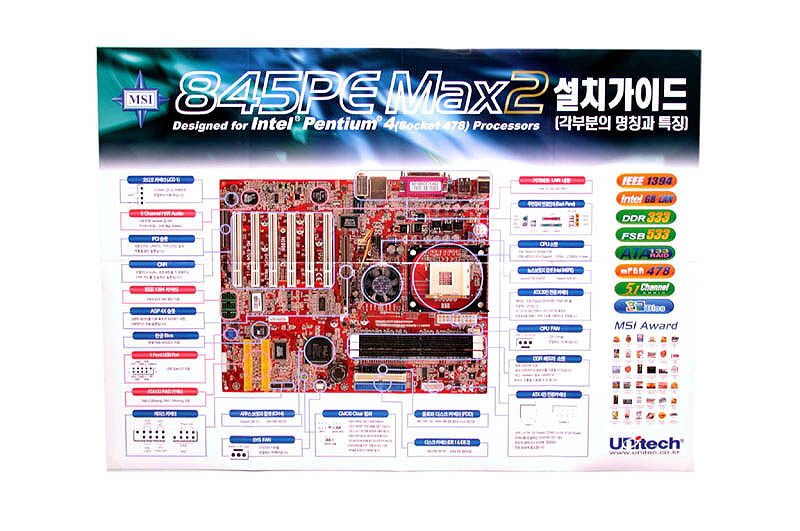

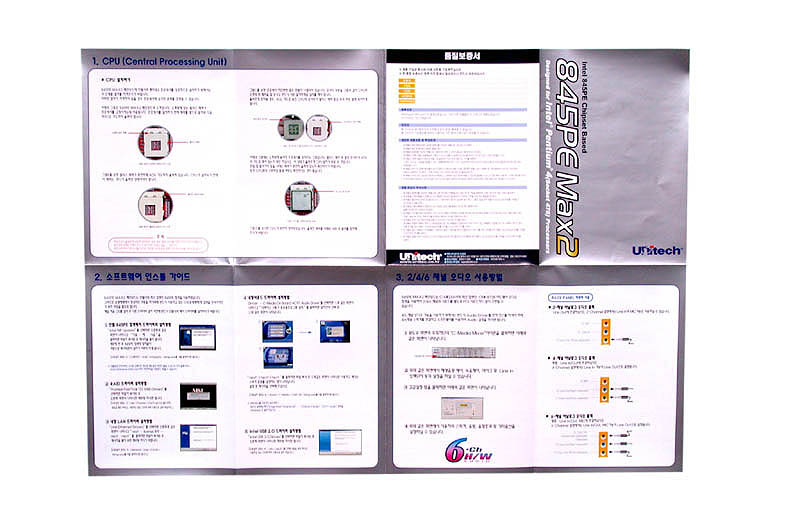

< 한글 설치 가이드
> |
전면에서는 메인보드 사진을 통하여 부분적인 세부사항을 설명하고 있으며 후면에는 CPU 설치방법, 드라이버
설치방법, 오디오 설정방법 등이 기재되어 있다. 많은 내용은 포함하고 있지 않지만, 중요한 사항들이 간단하게 설명되어 있어 영문 메뉴얼을
뒤적거려야 하는 불편함을 덜어준다.
|
|
|
|

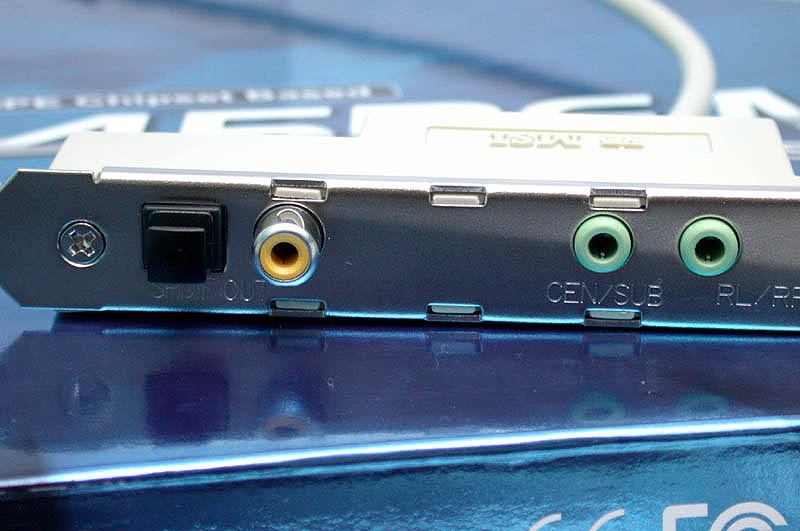

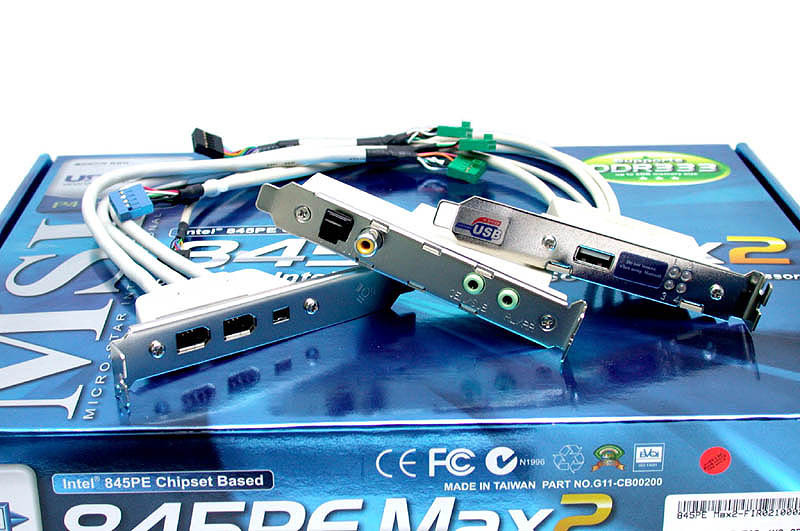

< 사운드 출력 브라켓 > |

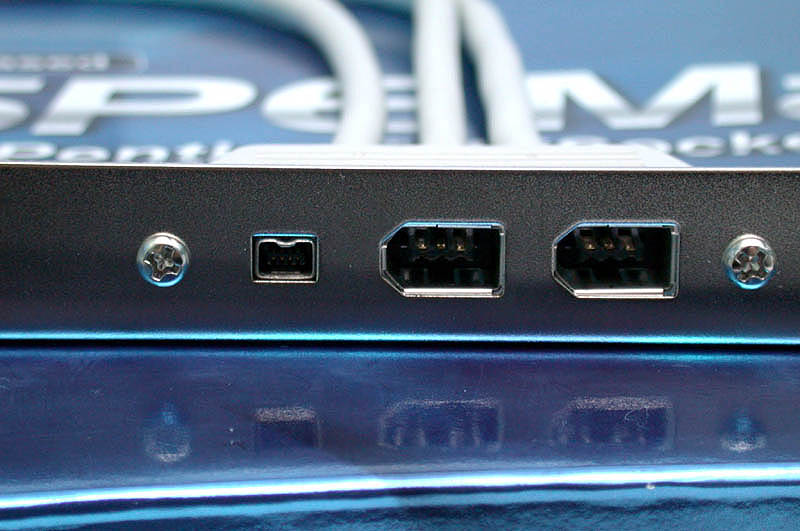

< IEEE1394 브라켓 > |
사운드 칩셋에서 CMI8738-MX만으로는 고급형이라 하기에 부족하다고
하였는데, 별도의 브라켓을 통해 다른 메인보드와는 사뭇 다르다는 것을 확실히 느낄 수 있다. 6채널 사운드를 지원한다해도 S/PDIF
출력
포트가 없거나 6채널 사용시 Line IN, Mic IN 포트를 사용하는 경우가 많은데, MAX2는 별도의 브라켓으로 모두 해결하고
있다. 우선 브라켓 우측편에 센터스피커 출력포트와 리어스피커 출력포트가 있고 좌측으로 S/PDIF Out 포트가 달려있는데 Optical
방식과 Coaxial 방식 두 가지 모두를 지원한다. 그리고 또 한가지, S/PDIF Out만 지원하고 S/PDIF In은 지원하지
않는다. IEEE1394 브라켓은, 3개의 포트를 가지고 있는데, 2개의 6핀 포트와 1개의 4핀 포트를 제공한다.
|
|
|

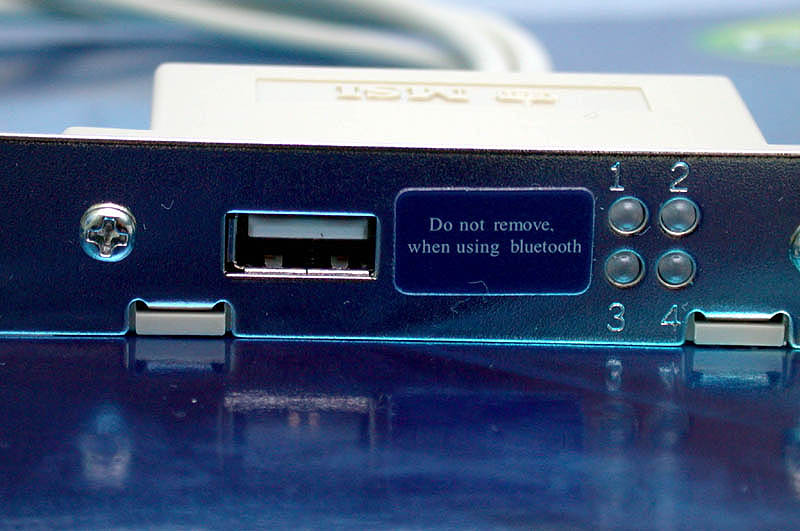

< 세가지 기능을 모아모아~ > |
위의 사진은 하늘색의 USB 확장포트를 살펴보면서 설명하던 그 브라켓이다.
우선 우측에 있는 4개의 LED에 대해 살펴보도록 하자. 이 4개의 LED는 점등상태로 컴퓨터의 상태를 표현해주게 되는데 총 16가지
상태를 표현할 수 있다. 예를들어, " 1번과 3번 LED에 빨간불이 들어왔다면 어떤 상태이다 " 이런 식으로 상태를 표현해주게 된다.
자세한 내용은 메뉴얼을 참조하면된다.
좌측에는 USB 포트 하나와 파란 스티커가 하나 보이는데 그 스티커의 내용은
" Bluetooth를 사용할 경우 이 스티커를 제거하지 말아라 " 이런 내용이다. 이유인즉 USB 확장 포트 두개중 한개의 포트가
Bluetooth와 공유되어 있어 Bluetooth와 USB 포트를 동시에 사용시 충돌위험이 있기 때문이다. Bluetooth가 지원되지
않는 메인보드의 경우에는 저 스티커가 제거된 브라켓이 제공되며 Bluetooth가 지원되는 메인보드에는 위의 사진과 같은 브라켓이
제공된다. Bluetooth 절대 안쓴다고 스티커 제거하고 두 개의 USB 포트를 쓴다고 하면 필자는 할말이 없다,, ^^; 자신이
판단해서 사용하는 것이니까.
BIOS 살펴보기
BIOS의 세부사항을 살펴보기전에 MAX2 BIOS의 가장 큰 특징을
꼽아보자면 한글 BIOS라 할 수 있겠다. 엄밀히 말하자면 한글 지원이라기 보다는 다국어 지원이라 하는게 옳을 것이다. 그 이유는 사진은
보면 알수 있다.
|
|
|
|
< 영문모드에서,,, > |

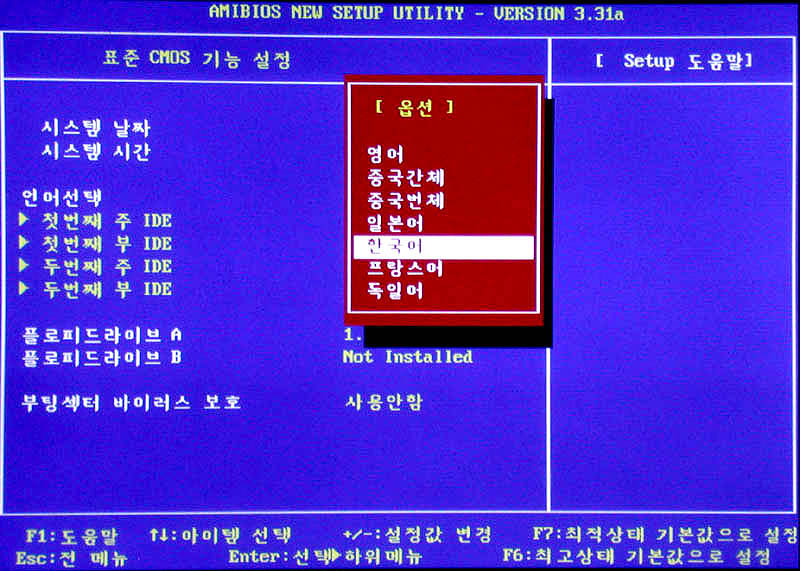

< 한글로 전환 > |

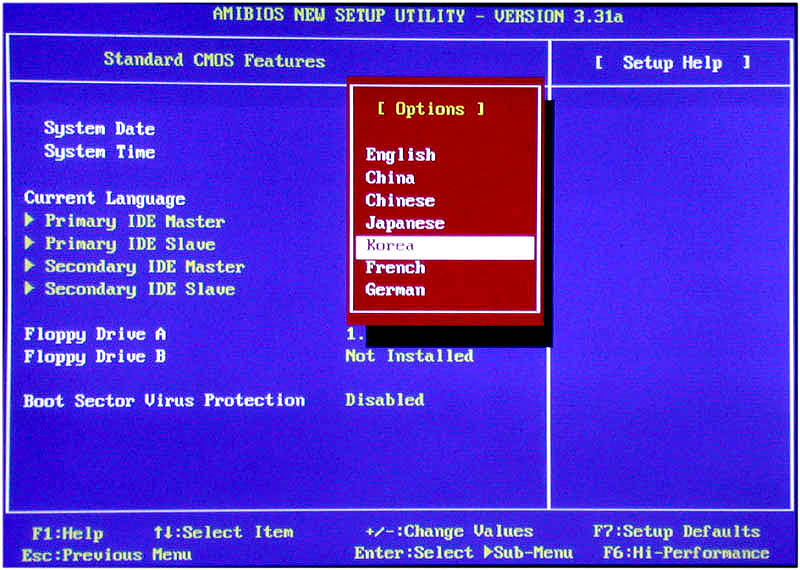

사진에서 볼 수 있듯이 영어, 중국어, 일본어, 한국어, 프랑스어, 독일어을
지원한다. 참 많기도 하다. ㅡㅡ
|
|
|
|

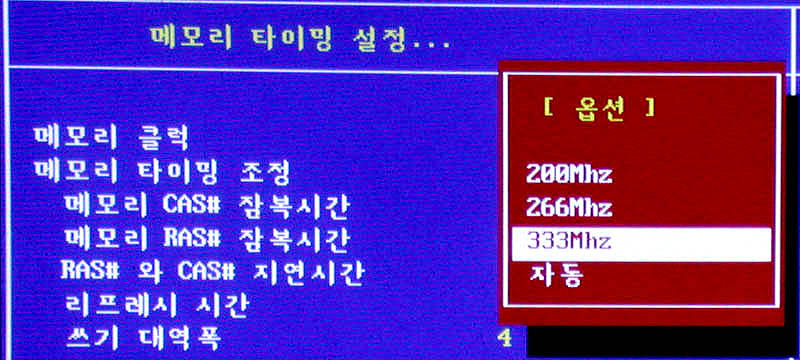

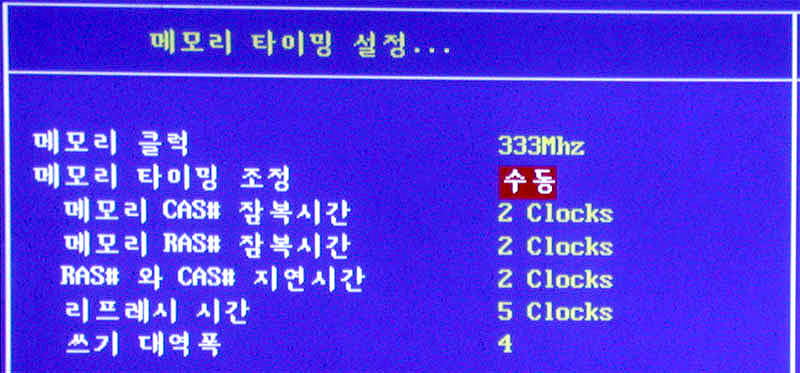

< 메모리 설정 > |
i845PE 칩셋을 사용했으니 당연히 DDR333 모드가 지원되며 메모리 타이밍은 자동과 수동 모드로
설정할 수 있다. 수동모드로 설정할 경우 세부 설정을 조절할 수 있다.
|
|
|
|

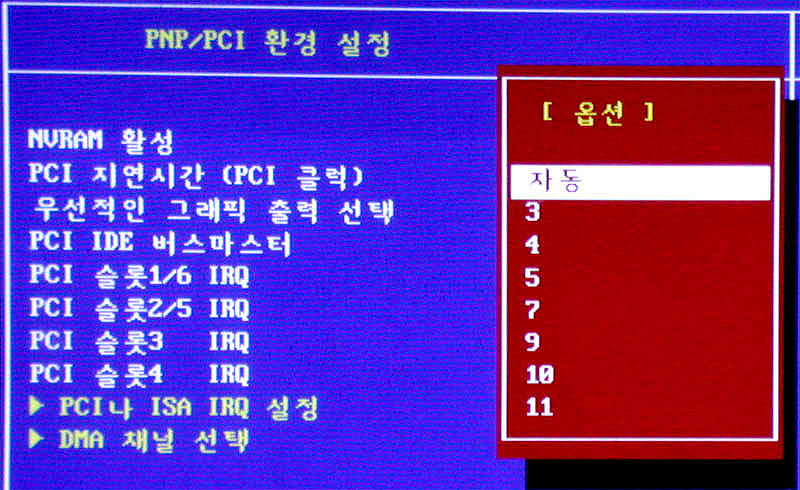

< IRQ 강제 할당 > |

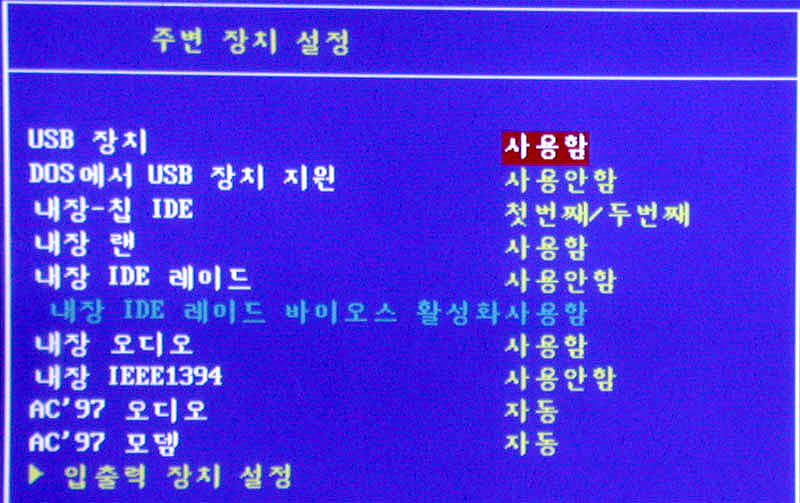

< 온보드 장치 설정 > |
PCI 슬롯의 IRQ를 강제 할당할 수 있어 IRQ 충돌을 막을 수 있으며 온보드
장치들의 활성화 여부를 결정할 수 있다.
|
|
|

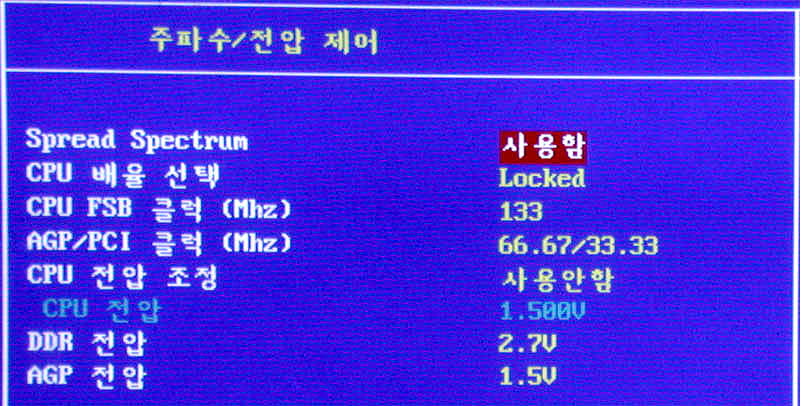

< CPU 및 전압 설정 > |
FSB 클럭과 AGP/PCI 클럭, CPU 전압 조절의 경우 별도의 입력창
없이 숫자를 바로 입력하거나 위아래로 조절하여 수정한다. FSB는 최대 233클럭까지 설정할 수 있으며 AGP/PCI클럭은
66.67/33.33 으로 고정할 수 있다. 그리고 CPU 전압은 1.5V에서 1.8V까지 설정할 수 있으며 0.025V단위로 조절한다.
|
|
|
|

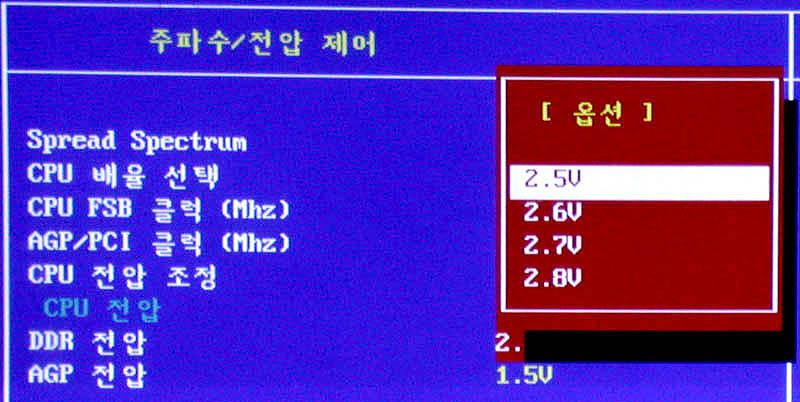

< 메모리 전압 조절 > |
< AGP 전압 조절 > |
메모리 전압 조절은 위의 사진과 같이 2.5V~2.8V까지 줄수 있으며 AGP 전압은 1.5V~1.8V까지
가능하다.
|
|
|

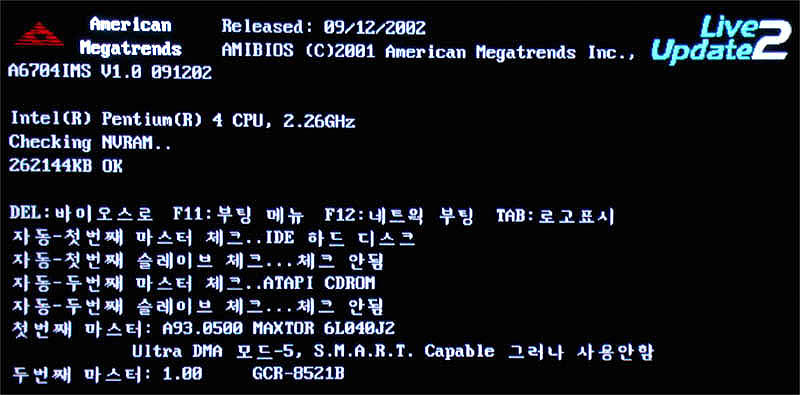

< 한글로 포스팅된 장면 > |
BIOS 부분을 정리해보자면, CPU, AGP, 메모리 전압 설정이나 AGP/PCI
클럭 고정 기능, 메모리 타이밍 설정이 지원되는 등 중요하다 싶은 기능들은 거의 지원해주고 있음을 알 수 있다. 무엇보다도 MAX2
BIOS의 장점은 한글지원이 아닌가 싶다. 유통사가 별도로 한글 BIOS를 만들어서 배포할 경우 한글 BIOS 업데이트가 영문
BIOS보다 조금 늦어지는데, MAX2는 제조사에서 직접 다국어 버젼으로 제작하니 이런 부분은 염려할 필요가 없을 것 같다. |
