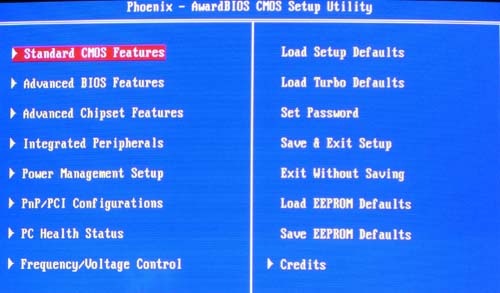

Award Bios 초기화면
|
Phoenix Award Bios의 일반적인 화면구성을 가지고있다.
맨 마지막의 Credits라는게 조금 색 다르게 보이는 모습이다. 바이오스중 실제 사용하면서
자주 접하게 되는 부분들만 골라서 살펴보도록 하자.
|
|
|

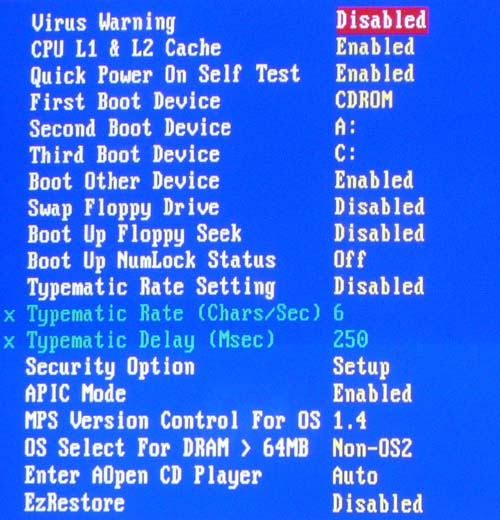

Advanced BIOS Features
|
이 메뉴는 시스템 조립시 꼭 한번씩은 들어가는 메뉴이다. 시스템 부팅순서를
바꾸는 것 빼고 특별히 설정을 변경해줄 필요가 없다.
|
|
|

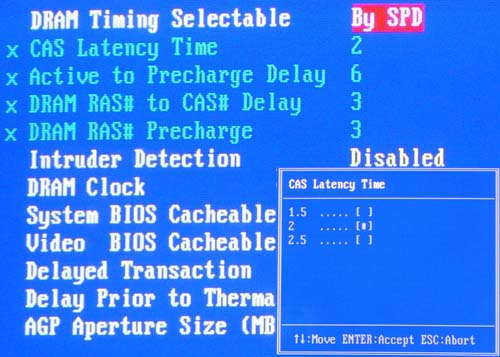

Advanced Chipset Features
|
DRAM의 속도를
변경시키는 부분이다. CAS Latency Time이나 DRAM RAS#등을 수동으로
설정이 가능하여, 자신이 원하는 속도로 사용할 수가 있다. 사진속에 포함된 작은
사진을 보면 반응속도를 1.5, 2, 2.5로 설정가능한걸 볼 수 있다.
|

|
|

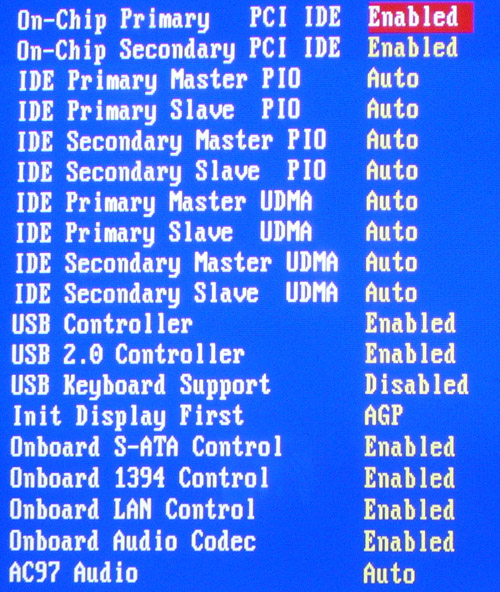

Integrated Peripherals
|
IDE장치들의 설정과 오디오, USB장치등의 설정을 하는 메뉴이다.
만약 USB 키보드를 사용한다면, USB Keyboard Support를 Enabled시켜야
하고, 다른 사운드카드를 구입하여 OnBoard 사운드가 필요없다면 끌
수도 있다.

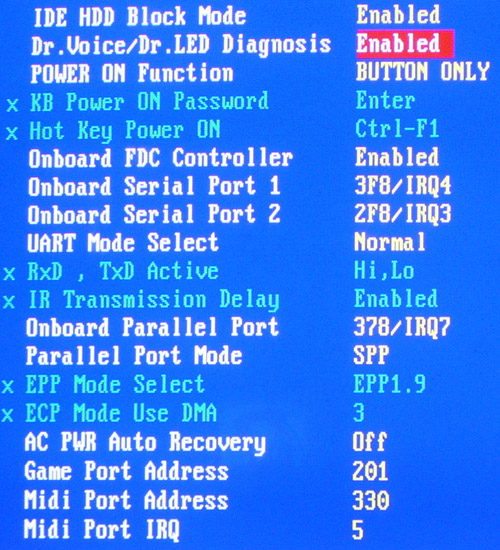

이 제품에 들어있는 여러 가지 옵션을 제어 할 수 있다. IEEE1394나 S-ATA,
LAN등의 설정을 바꿀 수 있으며, Dr.LED나 Dr.Voice 설정도 켜고 끌
수 있다.
|
|
|

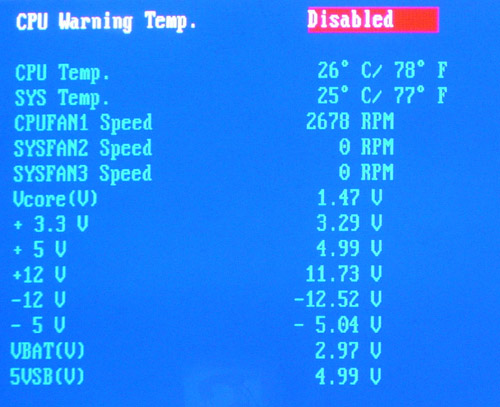

PC Health Status
|
CPU와 메인보드의 온도는 상당히 중요하다. 고온으로 인하여,
CPU가 타는 경우가 발생할 수 있고, 메인보드가 고장나는 경우가 발생할
수도 있다. CPU Warning Temperature기능은 사용자가 온도를 설정해놓으면,
CPU가 그 온도보다 높게 올라갈시 자동으로 전원이 차단되는 기능이다.
|
|
|

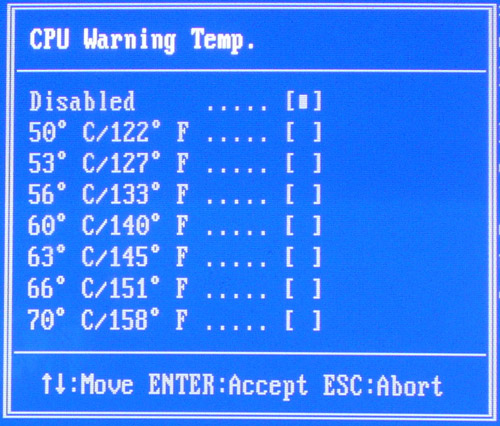

CPU Warning Temp
|
설정온도를 윗 그림과 같이 조절이 가능하다.
|
|
|

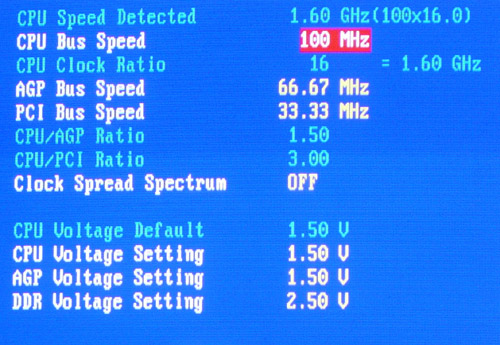

Frequency/Voltage Control
|
많은 분들이 가장 기다리던 메뉴가 아닐까(?) 생각한다. AGP와
PCI 클럭 고정기능이 있어서 오버클럭킹이 가능하다. 위 메뉴들을 어떻게
설정할 수 있는지 하나하나 살펴보기로 하자.
|
|
|
|
CPU Bus Speed
|
AGP Bus Speed
|
|
|
|
|
PCI Bus Speed
|
|
먼저 CPU Bus Speed 조절이다. 쉽게 FSB를 조절하는 부분이다.
필자가 테스트시 1.6GHz CPU를 이용하여, FSB133MHz로 오버클럭킹이
무난하게 잘되었다. AGP Bus Speed와 PCI Bus Speed가 클럭 고정을 시켜주는
기능이다. FSB가 올라가면 그에 따라 AGP와 PCI클럭이 올라가게 되는데,
클럭이 올라가게되면 주변기기들에게 큰 영향을 미치기 때문에 정상
클럭으로 고정시켜주는 기능이 필요하다.
|
|
|
|
CPU Voltage Setting
|
AGP Voltage Setting
|
|
|
|
|
DDR Voltage Setting
|
|
오버클럭킹을 하게 되면 그 만큼 더 많은 전력이 필요하게
된다. 그래서 필요하게 된 기능이 Voltage 설정 기능이다. CPU 전압을
1.850v까지 0.025v간격으로 조절할 수 있게 되어 있다. AGP와 DDR역시
설정이 가능한데, 위 사진을 참고하도록하자.
|
|
|

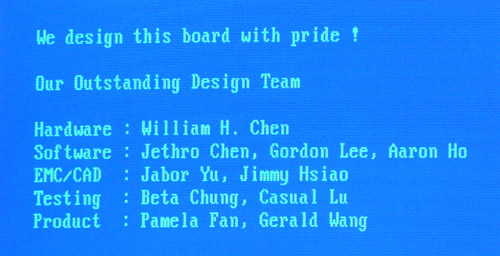

Credits
|
농수산물 실명제에 이어, 메인보드 제작도 실명제(?) 메인보드
제작에 참여한 사람들의 이름이 나와있다.
|
