에스티컴퓨터가 메인보드 신제품 ASUS PRIME Z370-A를 출시하였다. ASUS PRIME Z370-A는 인텔 8세대 코어 프로세서
커피레이크(Coffee Lake)를 공식 지원하는 Z370 칩셋 메인보드이며 오버클럭과 편의 기능을 부각한 제품이다.
인텔 8세대 코어 프로세서 지원
ASUS PRIME Z370-A에는 LGA 1151 소켓이 탑재 되었다. 기존 인텔 6세대, 7세대 코어
프로세서도 LGA 1151 소켓이지만 핀 작동 방식과 전력 공급 차이점 때문에 이 제품의 소켓은 8세대 코어 프로세서 커피레이크만 지원한다.
CPU 전원부는 10페이즈 구성이며 알루미늄 방열판 2개를 분리하면 아래에 모스펫이 보인다. ASUS의 EPU(Energy Processing Unit) 칩으로 전력소비 상황에 따라 최적 전압을 자동 유지하고 전력 낭비를
줄여준다.
전력을 많이 소비하는 CPU 오버클럭 시에는 TPU(TurboV Processing Unit)와 ASUS AI 수트(Suite) 3 유틸리티로
전압을 안정적으로 유지한다.
오버클럭으로 DDR4-4000MHz 지원, 내구성 높인 PCIe 슬롯
메모리 슬롯은 4개이며 DDR4 메모리를 장착할 수
있다. 슬롯마다 16GB 메모리까지 호환되므로 최대 용량은 64GB까지 지원한다. 메모리 4개를 모두 장착한 풀 뱅크 상태에서 안정성을 고려하였으며
오버클럭은 DDR4 4000MHz까지 가능하다.
혹시 메모리를 설치했는데 호환성 문제가 생긴 것 같다면 메모리 슬롯 부근에 있는 'MemOK' 버튼을
사용하면 된다. POST 단계에서 MemOK 버튼을 살짝 누르고 있으면 자동으로 메모리 호환성을 최적화하는 과정이 진행되고 완료하면 시스템이
재시작된다.
그래픽카드를 장착하는 PCIe(PCI-Express) x16 슬롯은 3개이다. 그 중 상단 슬롯 2개는 금속으로 보강한 세이프
슬롯(Safe Slot)이어서 일반 PCIe 슬롯보다 그래픽카드 지지력은 1.6배, 수평 저항력은 1.8배 높다.
또한 멀티 GPU 기술인 AMD 크로스파이어X와 엔비디아 SLI도 지원한다. 그래픽카드 2개로 구성할 때는 작동 속도가 x8 + x8
레인(lane)이고 3개로 구성하면 x8 + x4 + x4 레인이다. 참고로 가장 하단에 있는 PCIe x16 슬롯은 멀티 GPU 기술과 상관
없이 항상 x4 레인으로 작동해 대역폭이 낮다.
인텔 Z370으로 NVMe PCIe 3.0 SSD도 RAID 지원
좌측 M.2 슬롯은 SATA SSD 지원 불가
주로 SSD를 설치하는 M.2 슬롯은 2개이다. 사용 방식은 기존 Z270 칩셋 메인보드의 M.2 슬롯과 같지만 기능 하나가 추가되었다.
바로 RAID이다. Z270 칩셋은 SATA 저장장치만 RAID를 지원했지만 Z370은 NVMe PCIe 3.0 SSD도 지원해 속도를 높이거나
데이터 백업 기능을 사용할 수 있다. 지원하는 것은 RAID 0 / 1 / 5 / 10이다.
한편 M.2 슬롯용 SSD는 NVMe PCIe 3.0과 SATA 두 가지인데 사진 상 우측에 있는 슬롯만 둘 다 지원하고 나머지 하나는
SATA SSD를 지원하지 못한다. 따라서 RAID 구성을 원한다면 M.2 SSD 2개 모두 NVMe PICe 3.0 SSD여야 한다.
인텔 옵테인 메모리
M.2 슬롯은 인텔 옵테인(Optane) 메모리도 지원한다. Z270에서 처음 지원했는데 후속 칩셋인 Z370에도 이어진 것이다.
옵테인
메모리는 사용자가 지정한 하드디스크의 캐시로 활용해 성능을 높이는 보조 제품이므로 하드디스크 성능을 높여야 하는 경우가 아니면 옵테인
메모리보다는 M.2 SSD를 사용하는 것이 낫다.
크리스탈 사운드 3 오디오와 백패널 인터페이스 구성

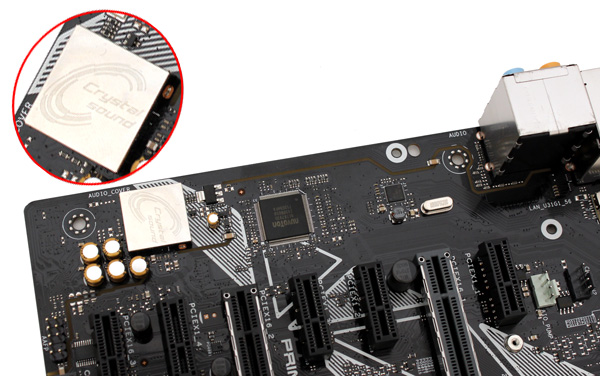

오디오 부각을 위해서는 '크리스탈 사운드(Crystal Sound) 3' 디자인이 적용되었다.
메인보드 기판에서 오디오 관련 요소는 독립형으로 배치되어 전기 간섭이 적고 전용 커패시터와 헤드폰용 앰프, 오디오 출력 시 생기는 노이즈를
줄이는 De-pop 회로가 탑재되었다.
그리고 오디오 칩은 8채널 HD 코덱을 내장한 리얼텍(Realtek) A1220A인데 크리스탈
사운드라고 적힌 차폐막이 덮혀있어서 아날로그와 디지털 신호 영역을 분리하고 여러 방향에서 생기는 신호 간섭을 줄인다.

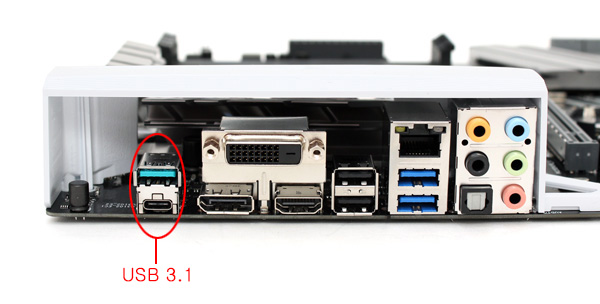

메인보드 백패널 부분에서는 다양한 인터페이스를 확인할 수 있다.
우선 가장 좌측에는 USB 3.1 타입A 포트(상단)와 타입C 포트(하단)가 보인다. USB 3.0보다 2배 빠른 10Gbps(초당
10기가비트) 대역폭을 지원하는데 해당 인터페이스를 채택한 외장 SSD 제품을 연결해 SATA SSD 못지 않은 성능을 기대할 수 있다.
USB 3.1 포트 옆으로는 CPU 내장 그래픽 출력용 DVI-D 포트와 디스플레이포트(DisplayPort), HDMI 포트, USB
2.0 포트 2개, USB 3.0 포트 2개, 기가비트 랜 포트, S/PDIF 출력 포트, 3.5mm 오디오입출력 포트 5개가 있다.
한편 기가비트 랜 포트를 작동시키는 컨트롤러(인텔 I219V)는 ASUS의 랜가드(LANGuard)로 보호된다. 오디오 칩처럼 랜가드라고
적힌 차폐막이 부착되었는데 정전기나 서지(갑자기 전류나 전압이 높아지는 일)로부터 랜 컨트롤러를 지켜주는 효과가 있다.

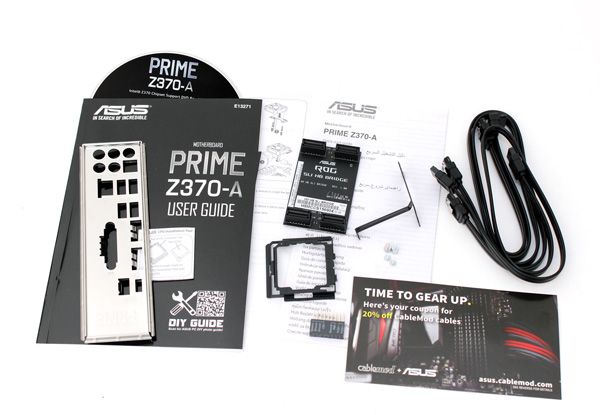

부속물로는 사용자 설명서와 백패널 실드, 드라이버/유틸리티 설치 디스크, SLI HB 브릿지, M.2 장치 고정용 나사 4개, CPU
설치용 틀, Q 커넥터, 쿨링팬 받침대, SATA 케이블 3개가 제공된다. |
