2. 인텔 B85 OC, Z87 칩셋 OC와 차이 있다?
인텔은 Z87 칩셋에서만 오버클럭을 지원하도록 했지만 최근에는 H87/ B85 칩셋 등에서도 오버클럭 지원이 가능해짐에 따라 오버클럭을 보다 자유롭게 시도해볼 수 있게 되었다.
하지만 인텔 Z87 칩셋에서 지원하는 K 시리즈 오버클럭과 H87/ B85 칩셋에서 지원하는 오버클럭은 몇가지 차이가 있다.
B85 칩셋 K 시리즈 OC, Z87과 차이 있다?
K 시리즈 CPU OC는 발표당시 인텔 Z87 칩셋만 지원
하스웰 (Haswell)과 함께 발표한 인텔 8 시리즈 칩셋은 칩셋 라인업별로 지원 기술에 차이가 있지만 오버클럭도 이들을 구분하는 가장 큰 특징 중의 하나로 인텔이 8 시리즈 칩셋 발표당시 오버클럭은 인텔 Z87 칩셋에 한정해 지원했다.
프로세서는 K 시리즈 CPU가 배수락이 해제되어 오버클럭 지원이 자유로운 반면 Non-K 시리즈 CPU는 터보 부스트 클럭 범위 내에서 오버클럭을 지원했다. 인텔 H87이나 B85도 터보 부스트 클럭을 이용해 Non-K CPU도 제한적이지만 약간의 오버클럭은 지원했다.
베이스 클럭 (BCLK) 및 메모리 OC, Z87 칩셋만 가능 (Z87-HD3)
인텔에서 공개한 하스웰 오버클럭 지원은 CPU 배수를 자유롭게 조절하는 것은 H87/ B85 오버클럭이 알려지기 전까지 Z87 칩셋에서만 가능했다. 베이스 클럭 (BCLK) 배율 및 메모리 클럭 조절은 현재까지 Z87 칩셋에서만 지원하는 것으로 확인된다.
베이스 클럭 (BCLK) 배율은 K 시리즈 CPU에서만 기본 100MHz 외에 125MHz와 167MHz를 설정할 수 있고 Non-K 시리즈 CPU는 공식적으로 기본 100MHz에 5% 정도 조절을 허용하고 있어 K 시리즈 CPU가 아니라면 베이스 클럭 조절은 권장하지 않는다.
세부 전압 조절 및 안정적인 OC 옵션, Z87에서 지원 (Z87-HD3)
하스웰 기반 K 시리즈 CPU는 배수조절이 최대 80으로 설정 가능하며 내장 그래픽 오버클럭, CPU와 메모리, 칩셋 전압 조절 등의 다양한 지원도 포함된다. 전압 조절 부분에서도 안정적인 전압을 제공할 수 있는 옵션 (Loadline Calibration 등)과 더 세부적인 전압 지원은 Z87 칩셋 메인보드에서 지원한다.
인텔 B85 K OC 옵션 추가, 배수 조절 지원 (B85M-D3H)
반면 H/ B/ Q 시리즈 칩셋은 기본적으로 내장 그래픽 오버클럭과 CPU 배수 조절 (터보 부스트 클럭 이내)은 제한적으로 지원한다. 메모리 오버클럭 및 세부적인 전압 지원이나 옵션, 오버클럭을 지원 기술 지원에도 Z87 칩셋과 차이를 둔다.
하스웰 지원 B85 메인보드는 바이오스 업데이트로 배수 조절을 지원하게 되었지만 다양한 전압 지원, 오버클럭 항목, 그리고 메모리 클럭은 DDR3-1600MHz 공식 지원 외에 더 높은 클럭은 지원하지 않아 메모리 오버클럭은 사실상 어렵다.
따라서 인텔 H87/ B85 칩셋 메인보드는 기본적으로 오버클럭을 고려한 Z87 칩셋 메인보드와 달라 CPU 오버클럭용 메인보드로 사용하기 부족한 부분이 있으며 한계를 벗어난 오버클럭용 메인보드로 권장하기는 어렵다.
B85 메인보드로 살펴본 코어 i7 4770K OC
K 시리즈 OC 지원하는 기가바이트 B85M-D3H
최근 Z87 칩셋 이외의 칩셋에서 오버클럭을 지원하는 바이오스를 메인보드 제조사들에서 경쟁적으로 발표하고 있는데 이중 기가바이트 GA-B85M-D3H 메인보드를 통해 하스웰 K 시리즈 CPU OC를 살펴봤다. 기가바이트는 현재 출시한 대부분의 H87/ B85 메인보드에 오버클럭을 위한 새로운 바이오스를 공개했다.
오버클럭 위해 K OC 메뉴 제공 (B85M-D3H, F5c 바이오스)
기가바이트 GA-B85M-D3H 메인보드는 초기 탑재한 F4 바이오스에서는 K 시리즈 CPU 오버클럭 지원을 위한 K OC 메뉴를 제공하지 않았고 지원 배수도 제한적이었다. 그러나 K 시리즈 CPU 오버클럭 지원을 위해 발표한 F5c 바이오스는 K OC 메뉴가 클럭 조절 항목에 추가되었고 배수 조절 제한도 풀렸다.
B85M-D3H F4 바이오스 (K OC 메뉴 비활성), 4770K 최대 37배
B85M-D3H F5c 바이오스 (K OC 활성), 4770K 최대 80배
오버클럭 미지원 F4 바이오스에서 코어 i7 4770K 배수 조절 시 터보 부스트 클럭 중 4코어 최대로 가능한 37배수로 제한된 반면 오버클럭 지원 F5c 바이오스는 하스웰 K 시리즈 CPU의 최대 지원 배수인 80배수까지 조절을 지원한다.
앞서 소개했듯이 H87/ B85 칩셋은 사실상 베이스 클럭 (BCLK) 오버가 어려우므로 배수 조절만으로 오버클럭을 진행해야 하므로 배수 조절만으로도 오버클럭 가능성을 확장할 수 있다.
코어 i7 4770K, B85 오버클럭과 Z87 오버클럭 확인

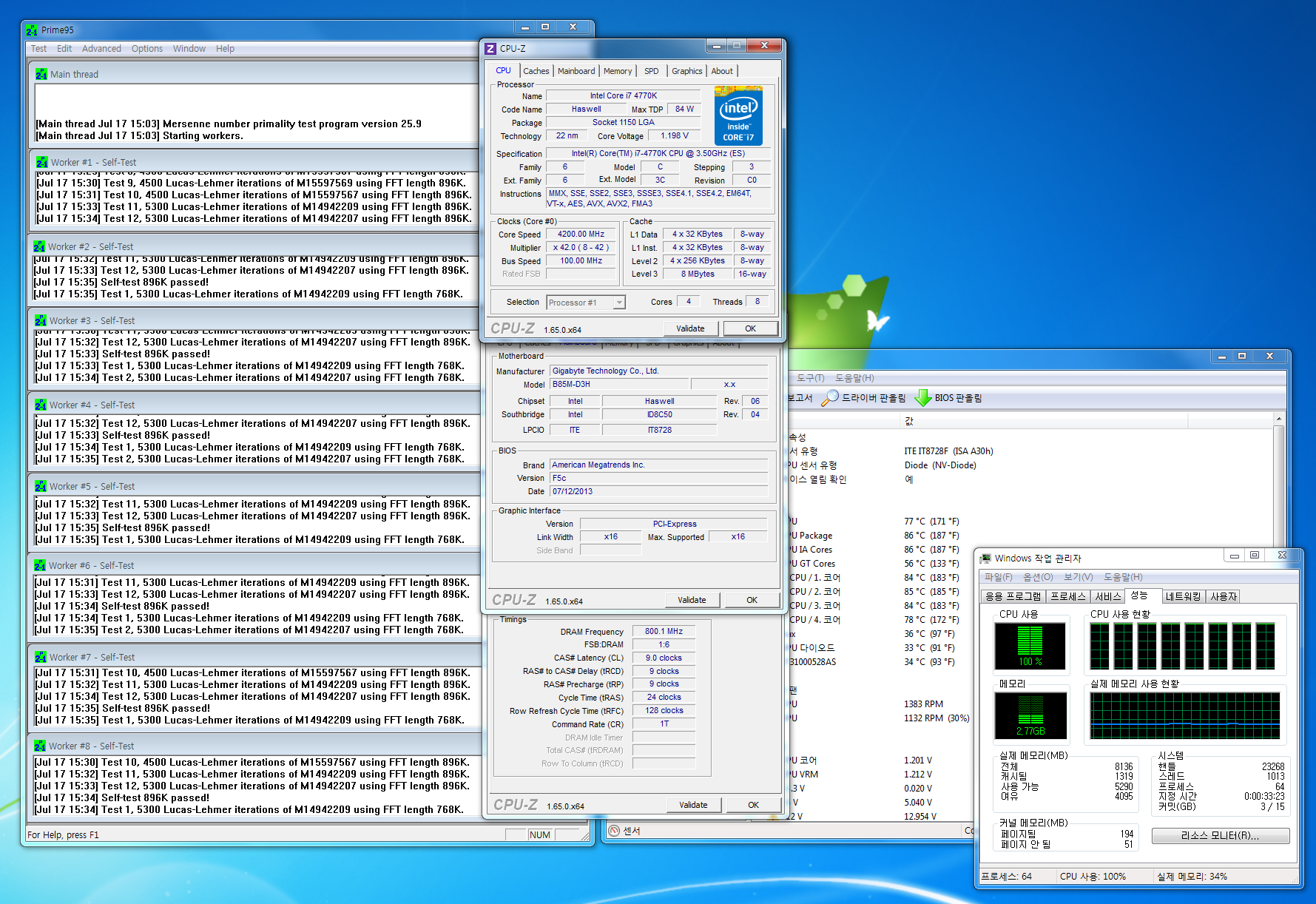

기가바이트 B85M-D3H OC (F5c), 1.200V, 4.2GHz

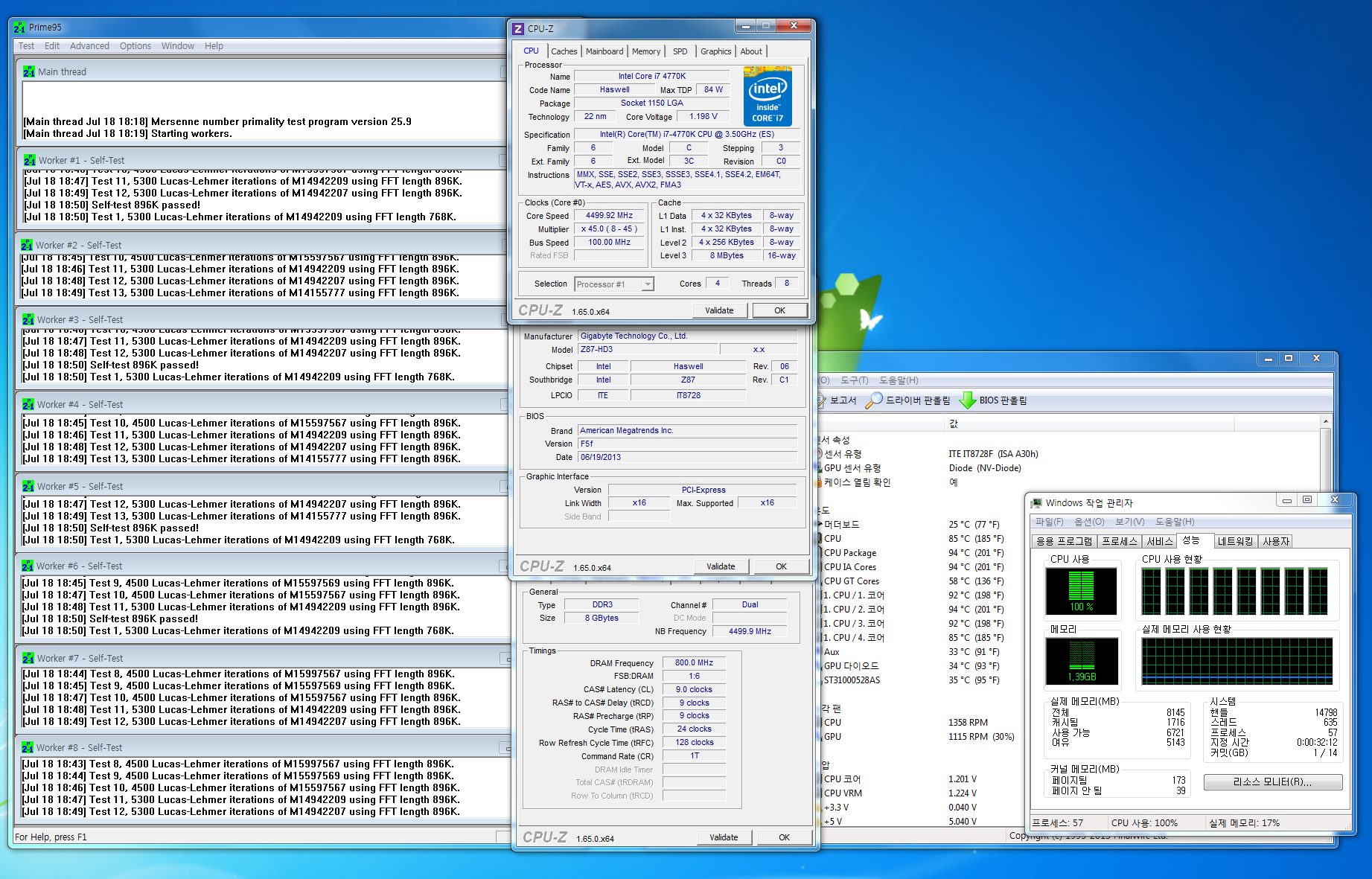

기가바이트 Z87-HD3 OC (F5f), 1.200V, 4.5GHz
배수락이 해제된 인텔 코어 i7 4770K (3.5GHz)를 이용해 인텔 Z87 칩셋 메인보드 (Z87-HD3)와 인텔 B85 칩셋 메인보드 (B85M-D3H)에서 각각 1.200V를 인가후 최대로 가능한 클럭을 확인했다.
사용한 쿨러는 써모랩 바람 쿨러로 120mm 쿨링 팬 1개만 장착한 후 오버클럭 결과로 같은 전압 인가시 Z87은 4.5GHz, B85는 4.2GHz에서 더 이상 오버클럭이 어려웠다. 프라임 95 (Prime 95) 25.9 버전을 이용해 동작시 AIDA64로 측정한 CPU 온도는 B85가 낮은 클럭으로 77도, Z87은 더 높은 클럭으로 85도에 도달했다. 이번 결과에서 발열은 제법 높아 공랭 쿨링은 적절한 클럭 타협이 필요하며 수냉 방식 쿨링 방식을 이용하면 온도를 보다 안정적으로 유지 가능할 것으로 보인다.
두 메인보드는 전원부 모스펫에 방열판을 장착하고 ATX, Micro-ATX 타입이라는 차이는 있으나 4페이즈 (Phase) VRM 디자인을 적용했다. 바이오스 적용 전압은 차이가 없었고 LoadLine Calibration 옵션을 제공하는 Z87이 같은 전압 상황에서 300MHz 더 향상한 오버클럭이 가능했다.
물론 이번 결과로 오버클럭을 단정하긴 어렵지만 오버클럭 지원을 위한 베이스 클럭이나 더 세부적인 전압 지원과 오버클럭 안정적인 유지를 위한 부분은 인텔 Z87 칩셋 메인보드가 유리한 것을 유추해볼 수 있다. 일반적으로 가벼운 오버클럭이라면 B85/ H87도 문제가 없겠지만 고클럭으로 안정적인 사용을 위해서는 Z87을 선택하는 편이 조금 더 유리하다고 판단할 수 있다. |
