앞장에서 CompuRIX
845 PE가 가능한한 저렴한 구성을 위해 EP-4GEADI를 변형한 제품인을 확인하였다면, 이번장부터는 CompuRIX 845 PE의
레이아웃에 대해 살펴보도록 하자.
 |

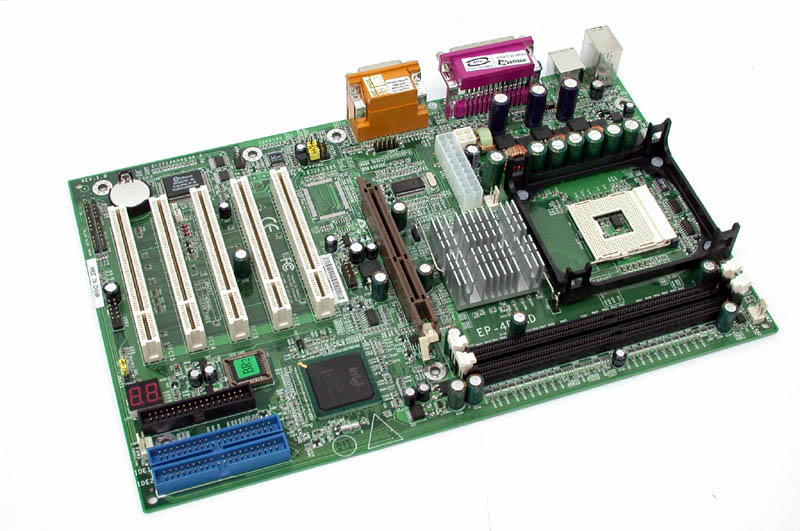

| [ 전체적인 레이아웃
] |
먼저 전체적인 모습을 살펴보면
Epox사의 특징인 녹색 PCB가 눈에 띄며, 빈공간 없는 레이아웃을 통해 되도록이면 작게 만들어 저렴함을 유지하자는 의지를 엿볼 수
있다. 그 외에 별다른 특징은 보이지 않으며 세부적인 사항으로 넘어가보자.
 |
 |

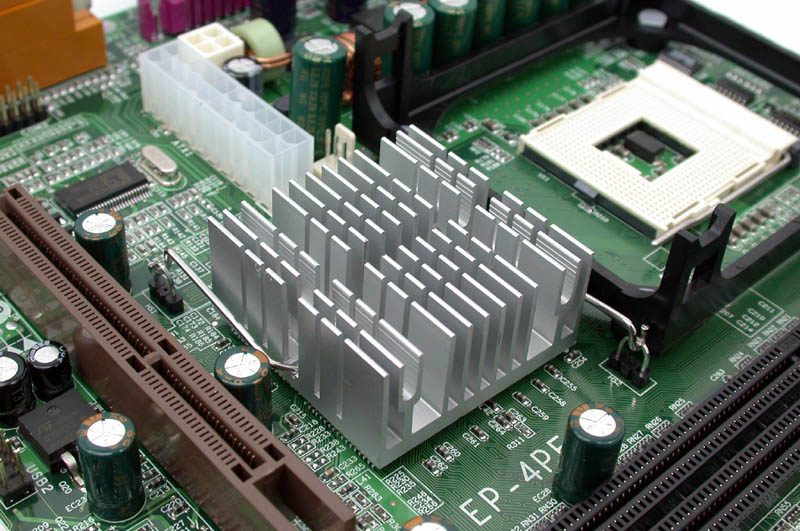

| [ 노스브릿지 방열판
장착 ] |

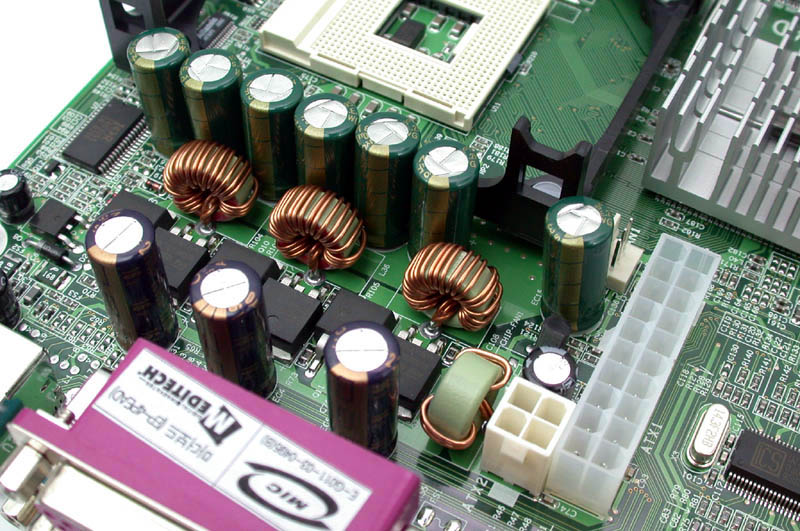

[ 3-Phase의
전원부 ] |
노스브릿지에는 방열판만을
장착하여 쿨러 장착으로 인한 가격 상승같은 요인을 배재하고 있다. 그리고 백패널과 CPU 장착부 사이로 3-Phase의 전원부가 구성되어
있는데, 3-Phase의 전원부는 2-Phase의 전원부보다는 조금 더 나은 효율을 갖게된다. 물론 3-Phase의 전원부가 무조건 좋은
것은 아니며 캐패시터나 사용된 부품에 따라 평가는 달라지기도 하지만, 최근 4-Phase나 6-Phase의 전원부를 가진 제품까지
출시되는 상황을 보면 어느정도 장점이 될 수 있는 부분이다.
 |
 |

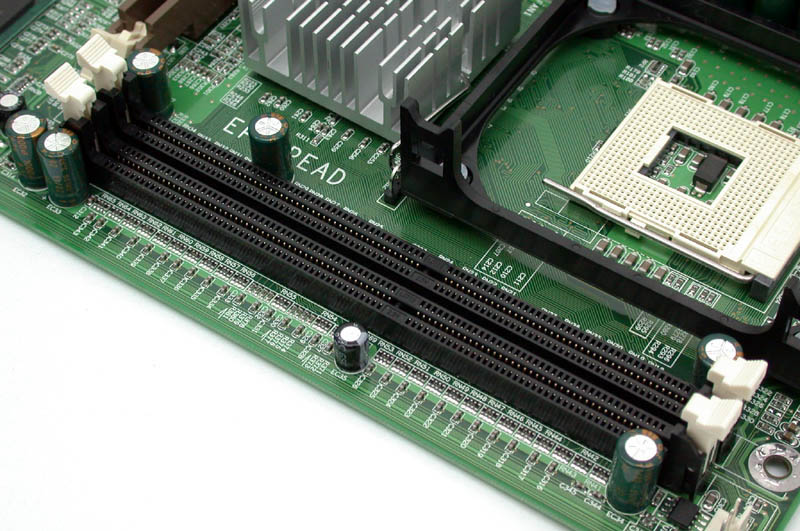

| [ 2 DIMM 제공
] |

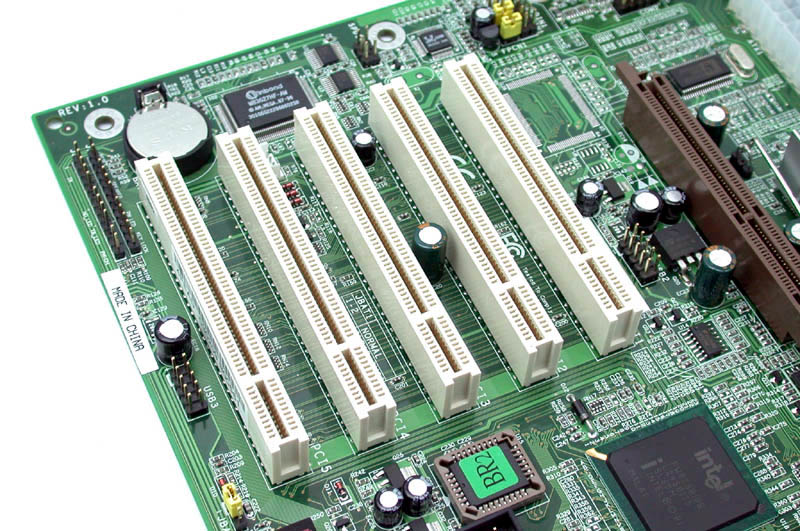

[ 5 PCI 제공 ] |
메모리 슬롯은 2개가
제공되며, 한 슬롯당 최대 1GB의 메모리까지 인식하므로 총 메모리를 2GB까지 구성할 수 있다. 그리고 PCI 슬롯은 5개로 많지도
적지도 않은 무난한 수준이라고 볼 수 있겠다.
 |
 |

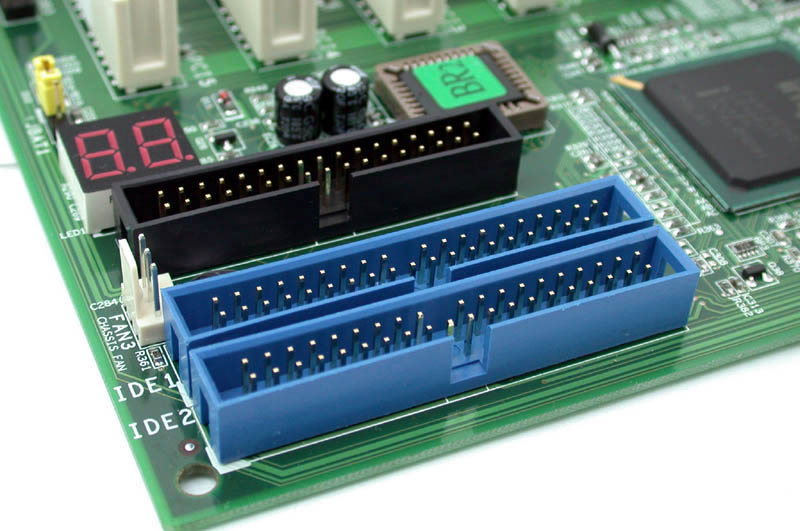

| [ 조금 멀리 있는
IDE 커넥터 ] |

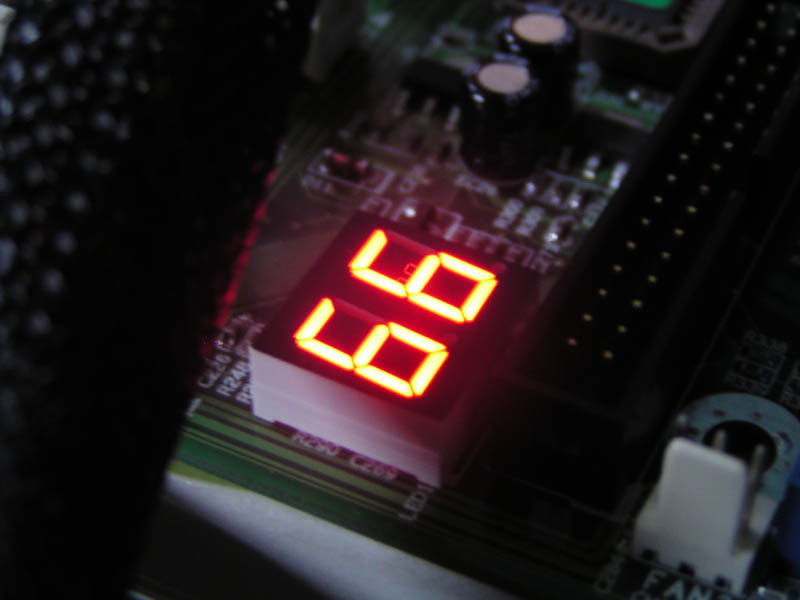

[ P80P
Diagnostic LED ] |
메인보드 하단부에서는
CompuRIX 845 PE의 장점과 단점이 하나씩 드러난다. 우선 단점은 IDE 커넥터가 최하단에 위치하여 주로 케이스의 최상단에
장착하는 ODD 등의 장비와의 거리가 멀어진다는 것이다. 이는 크게 문제될 것은 아니지만 케이블이 길게 늘어져 내부 정리에 애로사항이
따를 수도 있다.
하지만 IDE 커넥터 뒤로
위치한 P80P Diagnostic LED로 충분한 위안을 삼을 수 있다. 이 LED는 상태 이상이 동작 상태를 알려주는 기능을 하며,
표시되는 숫자를 통해 상태를 파악할 수 있다. 갑작스럽게 부팅이 안된다던가 이상 증상을 보일 때 유용하게 사용할 수 있는 기능이다.
|
