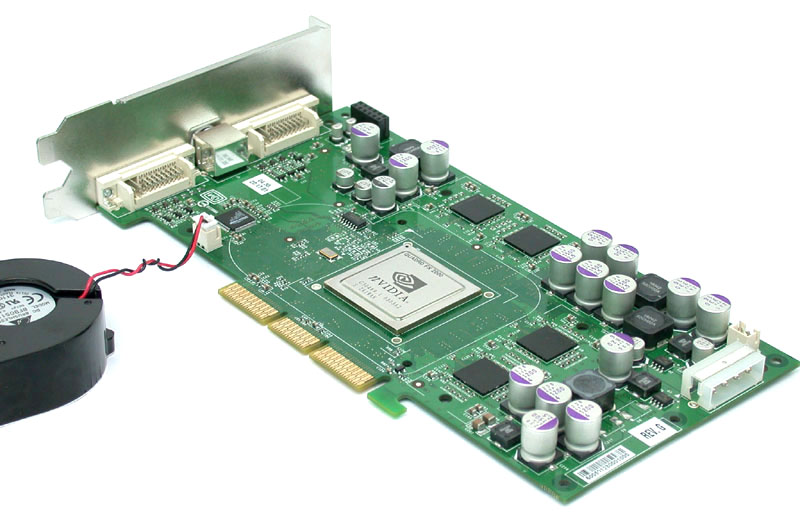

| [ 쿨러와 방열판을
제거하고나니 너무나도 허전하다 ] |
엄청난 크기의 쿨러와 방열판을
제거하고 나니 정말 허전함을 지울 수 없긴하다. 그러나 쿨러의 제거와 함께 거대한 쿨러에 가려져있던 QuadroFX 2000의 코어와
메모리를 드디어 볼 수 있게되었다.
코어에 히트스프레더를
장착
 |

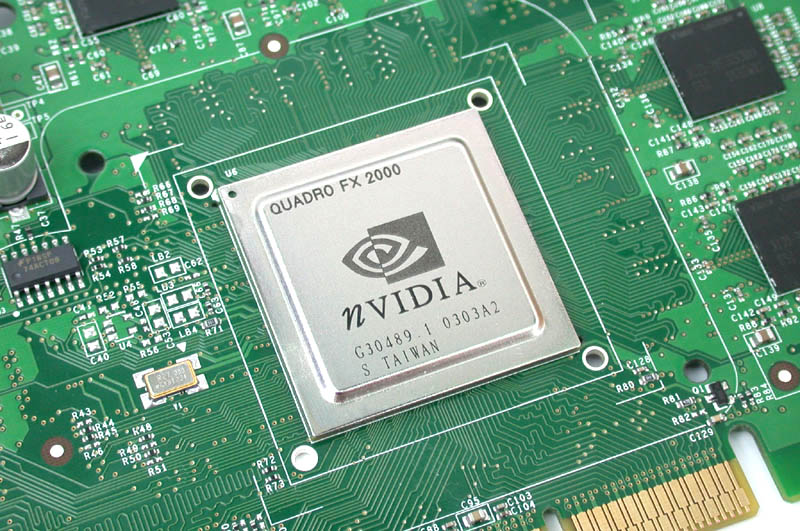

| [ 히트스프레더를
장착한 QuadroFX 2000 코어 ] |
QuadroFX의 코어는
그동안 볼 수 있었던 코어들과는 사뭇 다른 모습인데, 펜티엄4 CPU에서나 볼 수 있는 히트스프레더를 장착하고 있다. 이는 내부 코어의
손상을 방지하기 위해 이런 방식을 채택한 것으로 생각된다. 그리고 GeforceFX 리뷰에서도 언급되었던,
과연
저항 변경을 통한
GeforceFX -> QuadroFX 개조가 가능한지에 대한 의문이 남았지만 위험 부담이 크기에 히트스프레더를 제거해볼 수는
없었다. QuadroFX 또한 GeforceFX와 저항 위치만 다른 것인지 정말 궁금한지는 필자나 글을 읽고 계신분들이나 마찬가지가
아닐지. 만약 R300이 저항 이동을 통해 FireGL로 개조가능했던 것처럼 GeforceFX 또한 QuadroFX로의 개조가 가능하다면
한번 더 파문을 일으키지 않을까싶다.
GDDR2 메모리 장착
 |
|

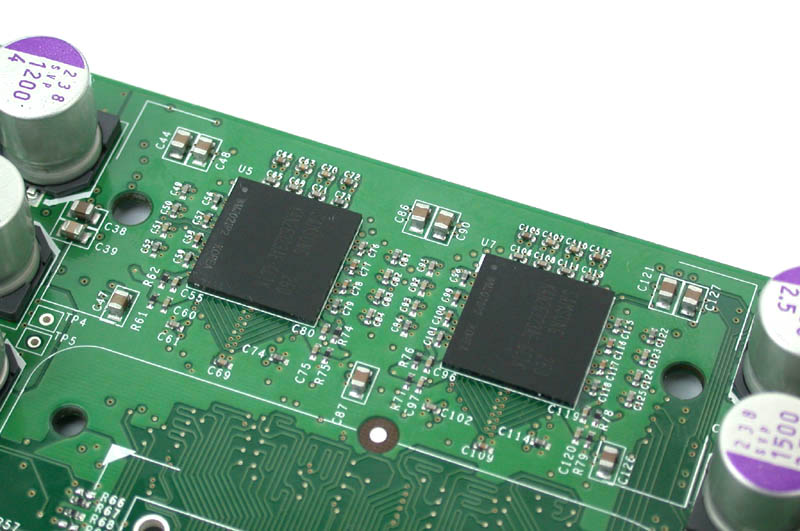

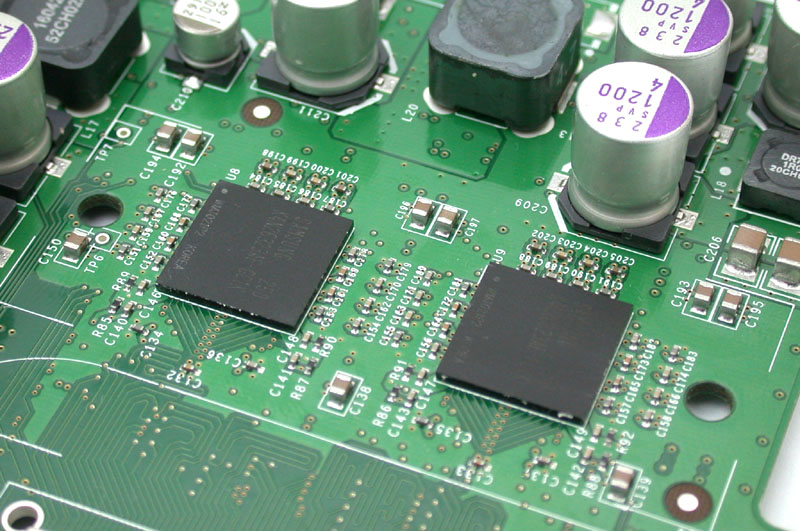

[ 128Bit 구성의 GDDR2 메모리 장착 ] |
 |
 |
 |
 |
|

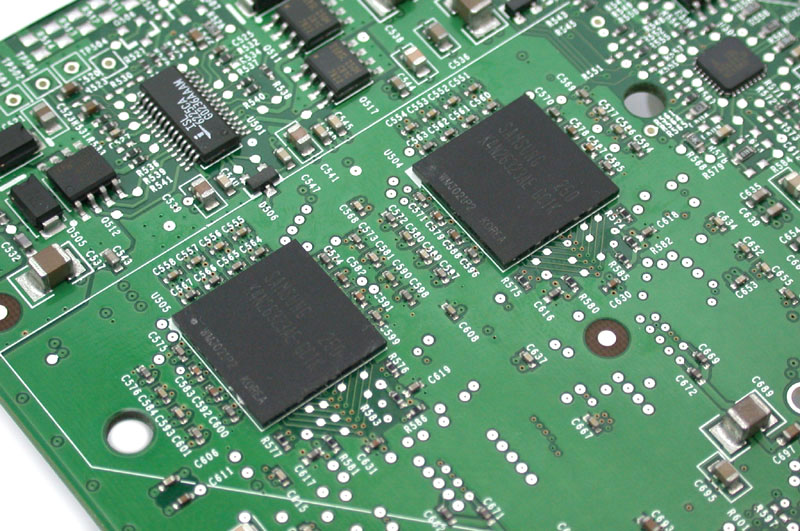

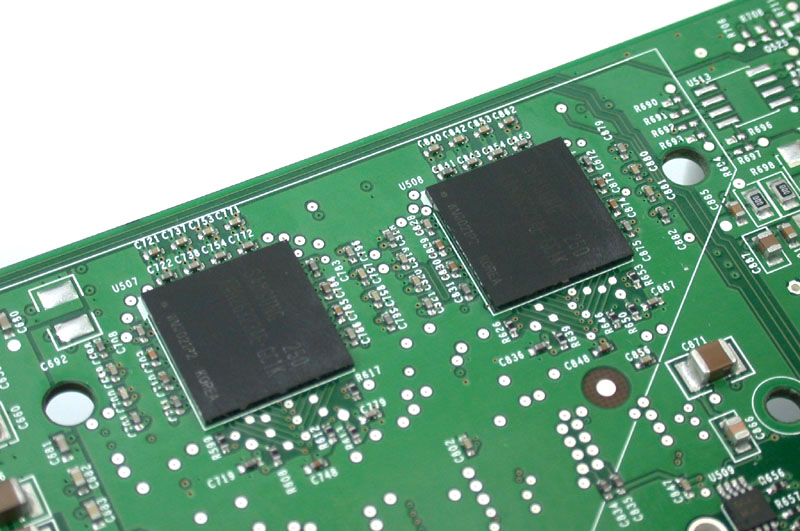

[ 전후면 각 4개씩 총 8개의 메모리 장착 ] |
GDDR2 메모리를 전면과
후면에 각각 4개씩 장착하여 총 128MB 용량을 구성하였다. QuadroFX 또한 GeforceFX와 동일한 GDDR2 메모리를
사용하기는 하지만 동작클럭에서 GeforceFX 5800 Ultra보다는 200MHz 낮은 800MHz의 스피드
(퍼포먼스 모드 기준)를 가지며, 대략 12.8Gb/s의 대역폭을 제공하게 된다.
|
Part NO. |
Max
Freq. |
Max
Data Rate |
Interface |
Package |
 |
|
K4N26323AE-GC20 |
500MHz |
1000Mbps/pin |
SSTL_18 |
144 Ball
FBGA |
|
|
|
K4N26323AE-GC22 |
450MHz
|
900Mbps/pin |
SSTL_18 |
144 Ball
FBGA |
|
|
|
K4N26323AE-GC25 |
400MHz |
800Mbps/pin |
SSTL_18 |
144 Ball
FBGA |
(삼성의 영문사이트에 등록되어 있는 128M bit GDDR2 메모리)

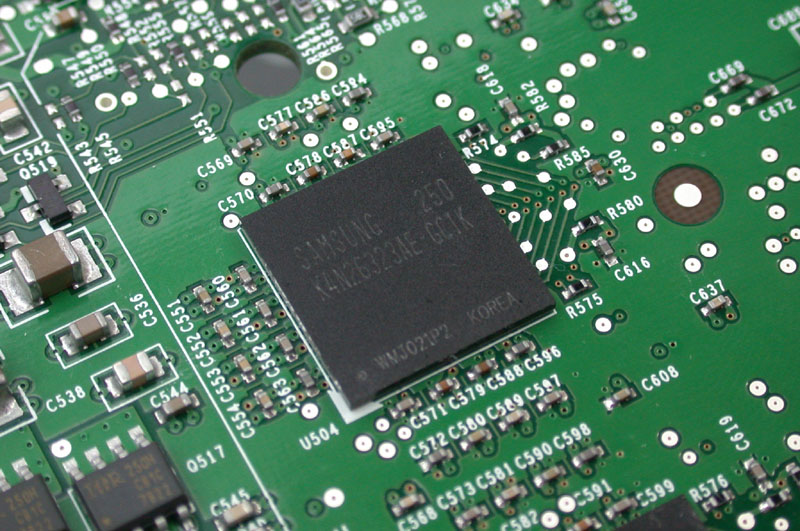

메모리 마킹을 살펴보면
K4N26323AE-GC1K라고 되어있으며, 삼성의 웹사이트에 등록된 메모리 정보와는 약간 다른편이다. 1K라고 마킹된 점과 GeforceFX
5800 Ultra에 사용된 메모리와 동일한 메모리임을 생각해보면 원래는 최대 1000MHz까지 동작할 수 있는 메모리일 것이라
판단된다.
Dual DVI 출력과
Dual Link TDMS
 |
 |
 |
 |
|

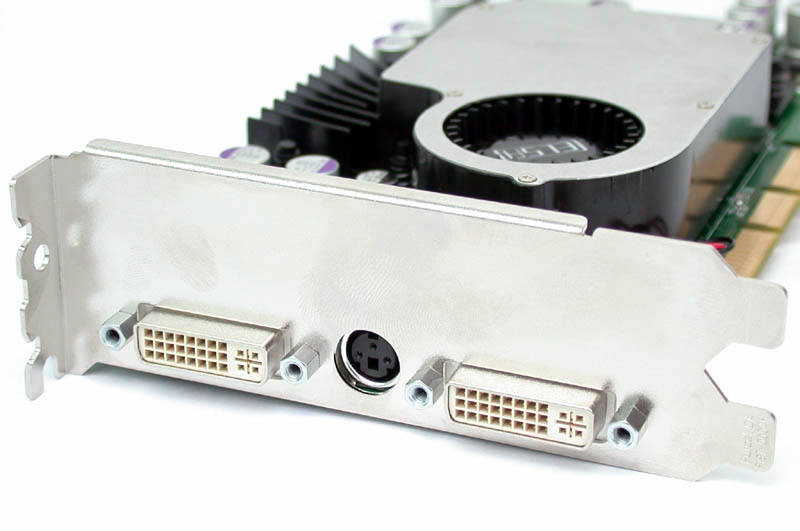

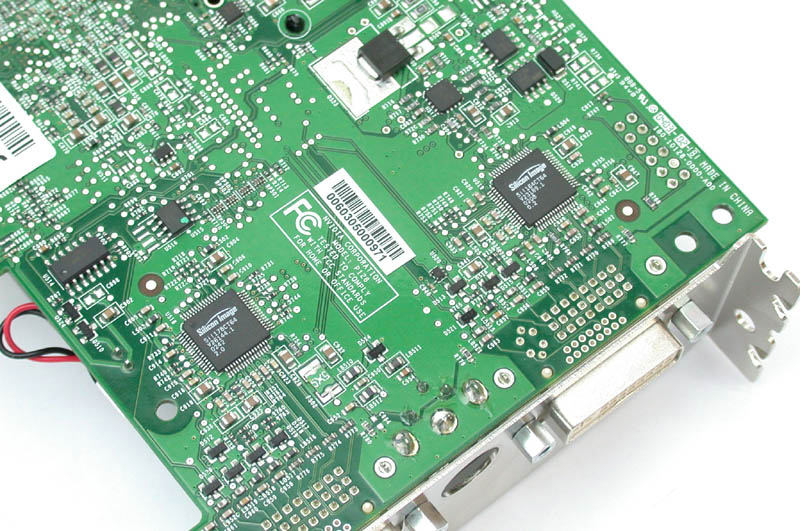

[ Dual DVI 출력과 고해상도 사용을 위한 Dual Link 지원 ] |
QuadroFX는 Dual
DVI를 지원하며 백패널 또한 D-Sub 단자없이 오로지 두개의 DVI 포트만을 장착하고 있다. 물론 CRT 모니터의 사용은 제공되는
DVI to D-Sub 젠더를 이용하면된다. 하지만 특이한 점은 Daul DVI를 지원함에도 불구하고 PCB에는 총 3개의 TMDS 칩이
장착되어 있다는 것이다.
이는 디지털 출력시 최대
1600x1200 해상도까지만 사용가능하다는 단점을 보완하기 위함인데, 2개의 트랜스미터를 연결한 Dual Link라는 기술 덕분에

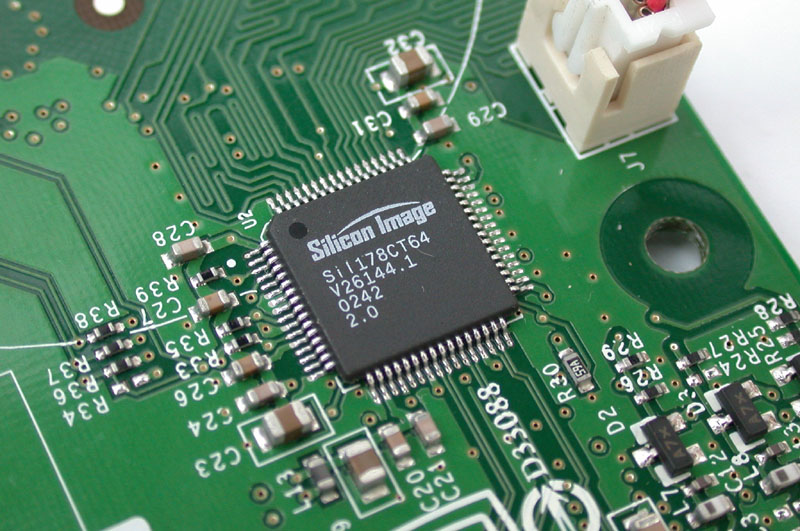

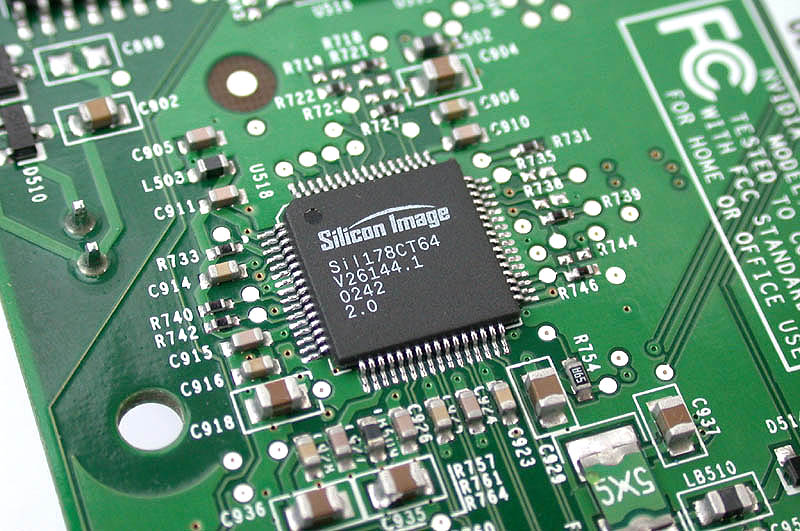

디지털 출력시에도 최대 2048x1536의 해상도를 사용할 수 있다. 3개의 TDMS 칩셋 중 Sil178CT64 TMDS 칩셋과

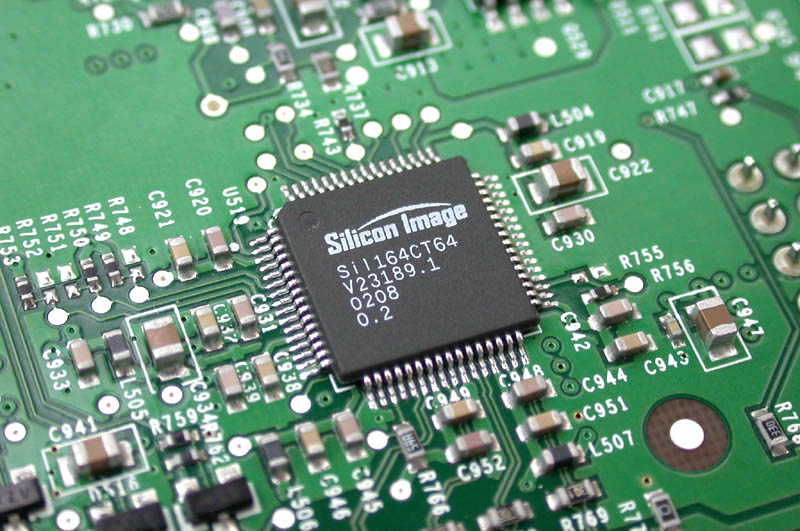

Sil164CT64 TMDS 칩셋이 Dual Link로 묶이게 되며 나머지 하나의Sil178CT64 TMDS 칩셋을 통해 Dual DVI
지원하게 된다.
|
