엔비디아(NVIDIA)가 신규 퍼포먼스 라인업 그래픽카드로서 출시한 지포스 GTX 760은 기존의 케플러(Kepler) 아키텍처 기반 GK104 GPU의 사양을 일부 조정하는 수준에 그쳐 차별화 면에서는 아쉬움을 남겼으나 퍼포먼스 라인업 제품 수준의 가격이 책정 되면서도 성능은 기존 하이엔드 라인업 그래픽카드에 준하는 수준이어서 시장에서 호응을 얻고 있다.
그에 따라 그래픽카드 제조사들은 자체 개발한 쿨링 솔루션과 GPU 오버클럭, 전용 유틸리티 등 고유 기술을 적용한 지포스 GTX 760을 다수 출시하여 기존 제품군을 대체해나가고 있는 중이다.
MSI 지포스 GTX 760 OC D5 2GB TWIN FROZR 4 GAMING (MSI GTX 760 OC 트윈 프로저 4 게이밍)은 경쟁력 향상을 위해 MSI의 고유 쿨링 솔루션인 트윈 프로저 4와 팩토리 오버클럭 및 안정성 극대화를 목적으로 하는 MSI 밀리터리 클래스(MILITARY CLASS) 4 디자인이 적용 된 제품으로, 오버클럭 관련 유틸리티도 제공 되어 사용자 스스로 더욱 높은 성능을 추구할 수 있다.
자체 쿨링 솔루션 MSI 트윈 프로저 4 탑재
이 제품에 탑재 된 트윈 프로저 4 쿨링 솔루션은 100mm 쿨링팬 2개와 대형 히트 싱크 및 히트 파이프 4개로
구성 된다.
쿨링팬은 MSI의 프로펠러 블레이드(Propeller Blade) 기술이 적용 되어 일반적인 쿨링팬에
비해 풍량이 20% 많으면서도 저소음으로 작동하며, 히트 싱크와 히트 파이프에는 니켈 도금 처리가 이루어져 공기 중에서 쉽게 산화 되지 않는다. 특히
히트 파이프 1개는 8mm 두께(나머지 3개는 6mm)로 설계 되어 GPU에서 발생한 열을 효율적으로 히트 싱크에 전달해 쿨링 성능을 향상 시킬 수 있다.
또한 트윈 프로저 4의 무게 때문에 그래픽카드가 휘어지는 현상을 방지하고 메모리와 전원부 모스펫의 쿨링을 고려하여 PCB에는 금속 재질의 검은색 플레이트가 장착 되어 있다. 특히 메모리와 모스펫이 닿는 부분에는 써멀 패드가 부착 되어 있어서 이를 통해 플레이트 부분에 효과적으로 열이 전달 된다.
고유 규격의 PCB와 밀리터리 클래스 4 디자인 적용
PCB는 MSI의 고유 디자인으로 설계 되었는데 길이는 약 250mm에 달해 레퍼런스 지포스 GTX 760 (약 170mm)보다 길다.
메모리는 전면부와 후면부에 각각 4개씩 탑재 되어 총 2GB이며 전원부는 7 페이즈(GPU 5 페이즈, 메모리 2 페이즈)로 구성 되어 6 페이즈를 제공하는 레퍼런스 제품보다 강화 되었다.
또한 MSI의 밀리터리 클래스 4 디자인이 적용 되어 PCB에는 일반 커패시터에 비해 발열이 낮으면서 수명이 긴
Hi-C 커패시터 및 솔리드 커패시터가 탑재 되었으며, 기존 쵸크보다 35°C 낮은 온도로 작동하고 전류 수용량은 30% 높으면서 전력 효율이
20% 개선 된 슈퍼 페라이트 쵸크(Super Ferrite Choke)가 제공 되어 안정성 면에서 유리하다.
팩토리 오버클럭이 적용 된 GK104 GPU
MSI GTX 760 OC 트윈 프로저 4 게이밍에 탑재 된 GK104 GPU (GK104-225-A2)는 케플러(Kelper) 아키텍처를 기반으로 하며 쿠다(CUDA) 코어 1152개와 텍스처 유닛 96개, ROPs 32개가 제공 된다. 본래 클럭은 980MHz (부스트 클럭
1033MHz)이지만 더 높은 성능을 제공할 수 있도록 팩토리 오버클럭이 적용 되어 1085MHz (부스트 클럭 1150MHz)로 작동한다.
GK104 GPU에 대한 더 자세한 정보는 보드나라의 엔비디아 지포스 GTX 760 기사를 통해 확인할 수 있다.
PCB에 탑재 된 메모리 8개는 SK하이닉스의 GDDR5 메모리(H5GQ2H24AFR-R0C)로 클럭 6008 (1502)MHz, 메모리 대역폭 192.3GB/s, 메모리 인터페이스 256bit이며 총 용량은 2GB이다.
오버클럭 유틸리티 지원
이 제품에는 MSI의 그래픽카드 오버클럭 유틸리티인 애프터버너(AFTER BURNER)가 제공 되는데 이를 통해 GPU 및 메모리 클럭, 전압, 팬
속도 등을 변경할 수 있으며 GPU 사용량 및 온도, 팬 속도 등을 실시간 모니터링 하는 것도
가능하다.
오버클럭 외에 다운클럭도 가능하므로 사용자가 원하는 용도로 그래픽카드 사양을 변화 시킬 수 있으나 한 번에 큰 폭으로 수치를 조정하는 것은 GPU와 메모리 등의 손상을 유발할 수 있으므로 그점에 대해 유의하면서 사용해야 한다.
또한 MSI 게이밍 앱(Gaming App) 유틸리티를 사용하면 더 간편하게 그래픽카드의 튜닝이 가능하다.
OC 모드를 선택하면 자동으로
GPU의 오버클럭이 이루어지며 게이밍 모드에서는 부스트 클럭인 1150MHz로 고정 된 상태로 GPU가 작동한다. 사일런트 모드에서는 쿨링팬 소음이 최소화 되며 GPU 클럭은 실행 중인 프로그램의 그래픽 요구 사양에 따라 유동적으로 변하고 최대 클럭은 레퍼런스 지포스 GTX 760 수준으로 제한 된다.
구성물로는 빠른 사용자 안내서와 6핀 보조전원 케이블(4핀 2개에서 6핀으로 변환), 8핀 보조전원
케이블(6핀에서 8핀으로 변환), D-Sub 젠더, 드라이버 및 유틸리티 설치 디스크 등이 제공 된다.
그래픽카드 성능 비교
MSI GTX 760 OC 트윈 프로저 4 게이밍의 성능을 알아보기 위해 레퍼런스 지포스 GTX 760을 비롯해 하이엔드 및 퍼포먼스 라인업 그래픽카드들을 비교 대상으로 하여 테스트를
실시해보았다.

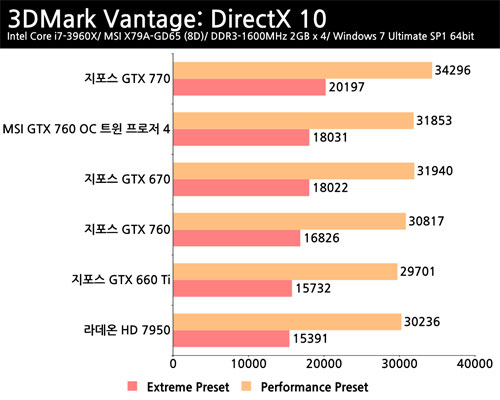

다이렉트X (DirectX) 10 환경에서의 성능을 측정하는 3DMark Vantage 테스트 결과 MSI GTX 760 OC 트윈 프로저 4 게이밍은
기존 하이엔드 라인업 제품인 지포스 GTX 670과 동급의 성능을 보였으며, Extreme Preset을 기준으로
레퍼런스 제품에 비해 6.6% 정도 앞서서 팩토리 오버클럭의 효과를 입증하였다.

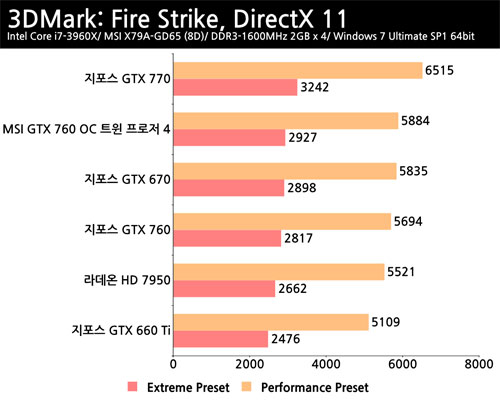

다이렉트X 11 환경에서의 성능을 측정하는 3DMark (2013) Fire Strike 테스트에서도 MSI GTX 760 OC 트윈 프로저 4 게이밍은 지포스 GTX 670과 거의 동일한 점수를 기록하였으며, 레퍼런스 제품에 비해서는 Extreme Preset을 기준으로 약
3.8% 높은 성능이었다.
그래픽카드 온도 비교
GPU-Z 0.7.2로 확인한 MSI GTX 760 OC 트윈 프로저 4 게이밍의
IDLE 시 온도(좌측)와 풀 로드 시 온도(우측)

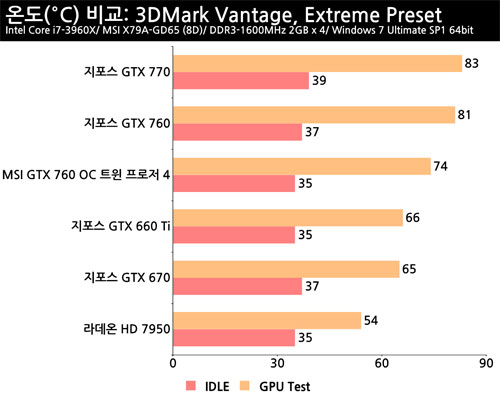

한편 이 제품의 쿨링 솔루션인 트윈 프로저 4가 GPU 발열을 효과적으로 해소하는지 확인하기
위해 GPU-Z 0.7.2 버전의 온도 센서로 GPU 온도를 측정 해보았다.
최고 온도는 3DMark Vantage의 Extreme
Prest에서 GPU 테스트를 실시하여 GPU를 풀 로드(Full Load) 상태로 유지한 뒤 측정하였는데, 각 그래픽카드는 개방 된 시스템에
설치 된 상태로 온도 측정이 이루어져서 케이스 내부에 장착했을 때와는 결과에 일부분 차이가 생길 수 있다.
테스트 결과
MSI GTX 760 OC 트윈 프로저 4 게이밍은 레퍼런스 지포스 GTX 760보다 최고
온도가 7℃ 가량 낮게 측정 되었는데, 특히 GPU에 팩토리 오버클럭이 적용 되어 발열량이 증가한 상태에서도 더 낮은 온도를 기록하여 트윈 프로저 4의 쿨링 성능이 레퍼런스 쿨링 솔루션에 비해 우수하다는 것을 알 수 있다.
| 제품명 |
MSI 지포스 GTX 760 OC D5 2GB TWIN FROZR 4 GAMING
|
|
GPU |
NVIDIA 지포스 GTX 760 (28nm GK104-225-A2) |
| 동작 클럭 |
- GPU: 베이스 클럭 1085MHz / 부스트 클럭 1150MHz
- 메모리: 6008 (1502)MHz
|
|
메모리 |
SK하이닉스 GDDR5 2GB
256bit 메모리 인터페이스 |
| 출력 단자 |
- DisplayPort (1.2) 1개
- HDMI 1.4a 포트 1개
- 듀얼링크 DVI-D 포트 1개
- 듀얼링크 DVI-I 포트 1개
|
|
인터페이스 |
PCI-Express 3.0 x16
|
| 제품 특징 |
- 1152 쿠다 코어/케플러 아키텍처 (통합 쉐이더)
- DirectX 11.1 지원
- 팩토리 오버클럭 적용
-
256bit 메모리 버스와 2GB GDDR5 메모리 제공
- 엔비디아 3-Way SLI 지원
- 엔비디아 3D 비전(3D 스테레오스코픽)/서라운드 지원
- HDMI 1.4a, DisplayPort 1.2 규격 지원
- MSI 트윈 프로저(TWIN FROZER) 4 쿨링 솔루션 적용
|
| 제조사 |
MSI (www.msi.com)
|
| 가격 |
329,400원 (2013년 8월 9일 기준)
|
|
