엔비디아(NVIDIA)는 지난 5월 하이엔드 라인업 그래픽카드 신제품으로 지포스 GTX 780 / 770을 출시한 이후 한 달 가량 경과한 6월 26일 퍼포먼스 라인업에 지포스 GTX 760을 추가하여 기존 지포스 GTX 600 시리즈 중 상위 제품들을 대체해 나가고 있는 중이다.
새롭게 출시 된 지포스 GTX 700 시리즈 3종은 기존 지포스 제품군의 주요 스펙을 일부 개선하거나 조정한 방식의 제품이어서 완전한 차세대 그래픽카드라고 하기는 어렵지만 각각 대체하는 제품에 비해 한층 향상 된 성능을 지원하면서도 가격은 낮게 책정 되어 나름의 경쟁력을 제시하고 있다.
제이씨현시스템을 통해 국내 시장에 출시 된 기가바이트 지포스 GTX 760 UDV OC D5 2GB WINDFORCE S4 (이하 기가바이트 GTX 760 UDV OC)는 지포스 GTX 760 GPU 기반의 그래픽카드로, 팩토리 오버클럭 및 윈드포스 3X 쿨링 솔루션이 적용 되어 레퍼런스 제품보다 높은 성능을 지원하고 효율적인 발열 해소가 가능한 것이 특징인 제품이다.
울트라 듀러블 VGA 디자인이 적용 된 그래픽카드
기가바이트 GTX 760 UDV OC는 기가바이트의 울트라 듀러블(Ultra Durable) VGA 기술이 적용 된 그래픽카드이다.
그에 따라 2온스(oz) 구리 PCB와 일본산 솔리드 커패시터, SK하이닉스의 고급형 GDDR5 메모리, 페라이트 코어(메탈) 초크, Lower RDS(On) 모스펫 등이 탑재 되었는데 이를 통해 GPU 온도는 5~10% 가량, 전원 전환 과정에서의 손실 전력은 10~30% 가량 낮아지고 오버클럭 잠재력은 10~30% 정도 향상 시킬 수 있다.
기가바이트 윈드포스 3X 쿨링 솔루션 탑재
이 제품에 탑재 된 윈드포스 3X 쿨링 솔루션은 쿨링팬 3개와 대형 알루미늄 히트 싱크 및 8mm 구리 히트 파이프 2개로 구성 되며 메모리와 맞닿는 부분에는 써멀 패드가 부착 되어 메모리의 발열이 히트 싱크에 효과적으로 전달 된다.
또한 전원부 모스펫에는 별도로 히트 싱크가 부착 되어 쿨링이 이루어지며 PCB 가장자리에는 금속 재질의 지지대가 제공 되어 쿨링 솔루션의 무게 때문에 PCB가 휘어지는 것을 방지한다.
고유 디자인이 적용 된 PCB
PCB는 기가바이트의 고유 디자인이 적용 되었으며 길이는 약 255mm에 달해 170mm 정도인 레퍼런스 지포스 GTX 760와는 큰 차이를 보인다.
전원부는 GPU 6페이즈, 메모리 2페이즈로 구성 되어 GPU 4페이즈, 메모리 2페이즈인 레퍼런스 제품보다 한층 강화 되었으며, 온세미컨덕터(On Semiconductor)의 PWM 컨트롤러인 NCP4208을 통해 GPU와 메모리 클럭 스위칭 및 페이즈 컨트롤이 이루어진다.
한편 PCB 후면부에는 프로드라이저(Proadlizer) 커패시터인 NEC/TOKIN 0E907이 탑재 되어 있다. 프로드라이저 커패시터는 일반적인 솔리드 커패시터에 비해 2배 이상 많은 전기 용량을 제공하면서 손실률(ESR)은 1/9 수준에 불과해 그래픽카드의 안정성을 향상 시키는 데 기여한다.
팩토리 오버클럭이 적용 된 엔비디아 GK104 GPU
이 제품에는 케플러(Kelper) 아키텍처 기반의 GK104 GPU (GK104-225-A2)가 탑재 되어 있으며 쿠다(CUDA) 코어 1152개와 텍스처 유닛 96개, ROPs 32개가 제공 된다. 본래 클럭은 980MHz (부스트 클럭 1033MHz)이지만 팩토리 오버클럭이 적용 되어 1085MHz (부스트 클럭 1150MHz)로 작동하므로 보다 높은 성능을 제공할 수 있다.
GPU에 대한 보다 상세한 정보는 보드나라의 엔비디아 지포스 GTX 760 기사를 통해 확인할 수 있다.
메모리는 SK하이닉스의 GDDR5 메모리(H5GQ2H24AFR-R0C)가 8개 탑재 되어 총 2GB 용량을 제공하며 클럭 6008 (1502)MHz, 메모리 대역폭 192.3GB/s, 메모리 인터페이스 256bit이다.
출력부에는 DisplayPort (1.2)와 HDMI (1.4a) 포트, 듀얼링크 DVI-D 포트(상단), 듀얼링크 DVI-I 포트(하단)가 구비 되어 있다. 서라운드 모니터 기술을 지원하므로 모니터 3대를 하나의 거대한 화면으로 통합하여 사용할 수 있으며 추가로 서브 모니터 1대를 연결해 확장성을 높일 수 있다.
구성물로는 그래픽카드 설치 과정 설명서와 8핀 및 6핀 보조전원 변환 케이블, 드라이버 및 유틸리티 설치 디스크 등이 제공 된다.
그래픽카드 별 성능 및 온도 비교
기가바이트 GTX 760 UDV OC의 성능은 어느 정도인지 확인하기 위해 먼저 출시 된 하이엔드 및 퍼포먼스 라인업 그래픽카드들을 비교 대상으로 하여 테스트를 실시해보았다.

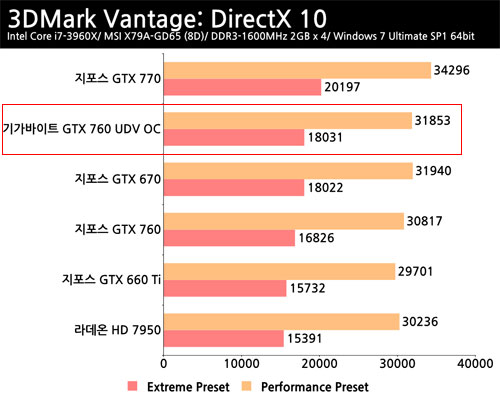

다이렉트X (DirectX) 10 환경에서의 성능을 측정하는 3DMark Vantage 테스트 결과 기가바이트 GTX 760 UDV OC는 기존 하이엔드 라인업 제품인 지포스 GTX 670과 동급의 성능을 기록하였는데 이는 Extreme Preset을 기준으로 레퍼런스 제품에 비해 약 6.6%, 지포스 GTX 660 Ti보다는 약 12.8% 앞서는 수준이다.
다이렉트X 11 환경에서의 성능을 측정하는 3DMark (2013) Fire Strike 테스트에서도 기가바이트 GTX 760 UDV OC는 지포스 GTX 670과 동급의 성능을 보였으며 Extreme Preset을 기준으로 레퍼런스 제품에 비해 약 3.8% 높은 점수를 달성해 팩토리 오버클럭이 성능 향상에 기여한다는 것을 알 수 있다.
GPU-Z 0.7.2로 확인한 기가바이트 GTX 760 UDV OC의
IDLE 시 온도(좌측)와 풀 로드 시 온도(우측)
한편 이 제품에 탑재 된 기가바이트 윈드포스 3X 쿨링 솔루션이 그래픽카드의 발열을 효과적으로 해소하는지 확인하기 위해 GPU-Z 0.7.2 버전의 온도 센서로 GPU 온도를 측정 해보았다.
최고 온도는 3DMark Vantage의 Extreme Prest에서 GPU 테스트를 실시하여 GPU를 풀
로드(Full Load) 상태로 유지한 뒤 측정하였는데, 각 그래픽카드는 개방 된 시스템에 설치 된 상태로 온도 측정이 이루어졌으므로 케이스 내부에
장착했을 때와는 결과에 어느 정도 차이가 생길 수 있다.
테스트 결과 기가바이트 GTX 760 UDV OC는 팩토리 오버클럭이 적용 되어 GPU 발열량이 증가하였으면서도 레퍼런스 지포스 GTX 760보다 최고 온도가 6℃ 가량 낮게 측정 되었는데, 이를 통해 윈드포스 3X의 쿨링 성능이 레퍼런스 쿨링 솔루션에 비해 한층 높다는 결론을 내릴 수 있다.
팩토리 오버클럭과 윈드포스 3X 쿨링 솔루션으로 경쟁력 제고
기가바이트 GTX 760 UDV OC는 GPU의 팩토리 오버클럭과 윈드포스 3X 쿨링 솔루션 탑재로 레퍼런스 지포스 GTX 760에 비해 성능 및 쿨링 효율 면에서 한 단계 앞서는 제품으로, 특히 기가바이트 울트라 듀러블 VGA 기반의 고유 PCB 디자인이 적용 되어 그래픽카드의 온도와 손실 전력은 낮추고 오버클럭 시 효율을 높일 수 있으므로 성능 못지 않게 안정성도 중시하는 소비층의 이목을 끌 수 있다.
기가바이트 GTX 760 UDV OC는 레퍼런스 제품에 비해 차별화 된 요소를 충분히 제공하는 제품이므로 새롭게 퍼포먼스 라인업 그래픽카드를 마련하려는 소비자들을 주축으로 고유의 경쟁력을 인정 받을 수 있을 것으로 예상 된다.
| 제품명 |
GIGABYTE 지포스 GTX760 UDV OC D5 2GB WINDFORCE S4
|
|
GPU |
NVIDIA 지포스 GTX 760 (28nm GK104-225-A2) |
| 동작 클럭 |
- GPU: 베이스 클럭 1085MHz / 부스트 클럭 1150MHz
- 메모리: 6008 (1502)MHz
|
|
메모리 |
SK하이닉스 GDDR5 2GB
256bit 메모리 인터페이스 |
| 출력 단자 |
- DisplayPort (1.2) 1개
- HDMI 1.4a 포트 1개
- 듀얼링크 DVI-D 포트 1개
- 듀얼링크 DVI-I 포트 1개
|
|
인터페이스 |
PCI-Express 3.0 x16
|
| 제품 특징 |
- 1152 쿠다 코어/케플러 아키텍처 (통합 쉐이더)
- DirectX 11.1 지원
- 팩토리 오버클럭 적용
-
256bit 메모리 버스와 2GB GDDR5 메모리 제공
- 엔비디아 3-Way SLI 지원
- 엔비디아 3D 비전(3D 스테레오스코픽)/서라운드 지원
- HDMI 1.4a, DisplayPort 1.2 규격 지원
- 기가바이트 울트라 듀러블(Ultra Durable) VGA 적용
|
| 제조사 |
기가바이트 (http://www.gigabyte.com)
|
| 유통사 |
제이씨현시스템 (http://gigabyte.jchyun.com)
|
| 가격 |
335,000원 (2013년 7월 10일 기준)
|
|
