이제품은 일단, KT400칩셋을 장착한 ABIT사의 AMD 메인스트림 제품군이다. 국내에 출시될
RAID제거버전은 메인스트림 제품군 중에서도 '중저가'를 타겟으로 한 제품이다. 따라서 칩셋 장착은 물론이겠지만 AT7-MAX2와
동일하게 갖추어져 있다.

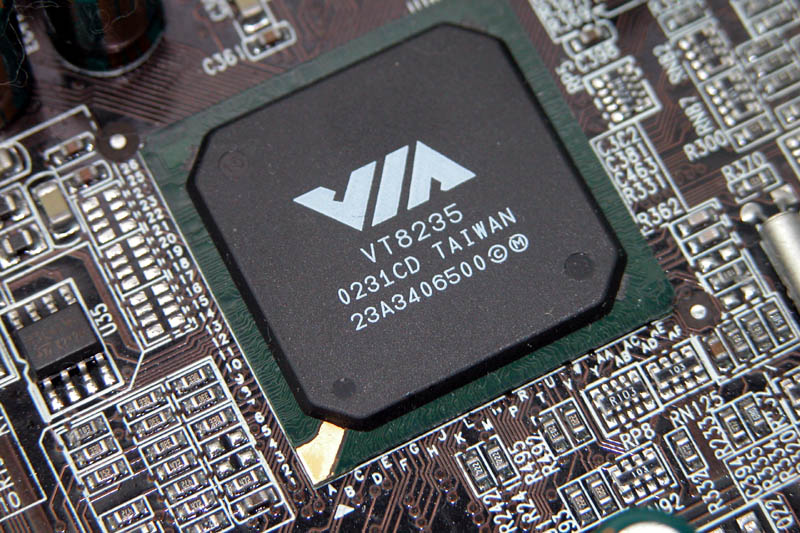

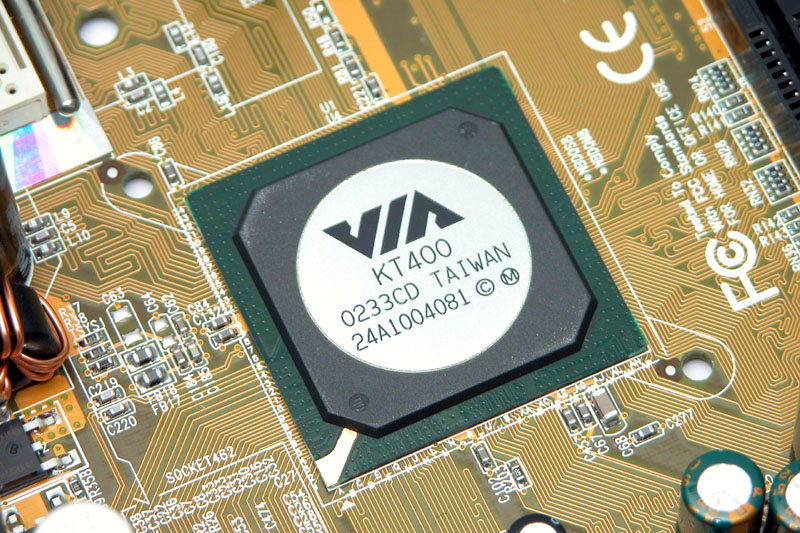

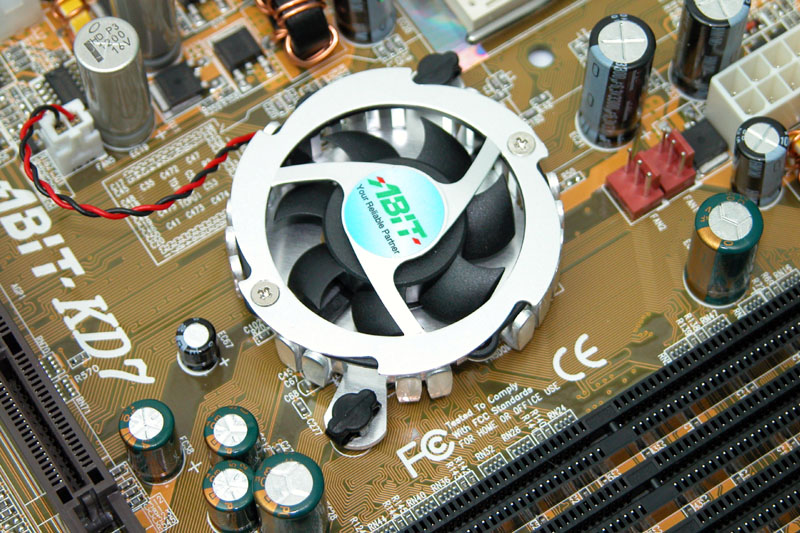

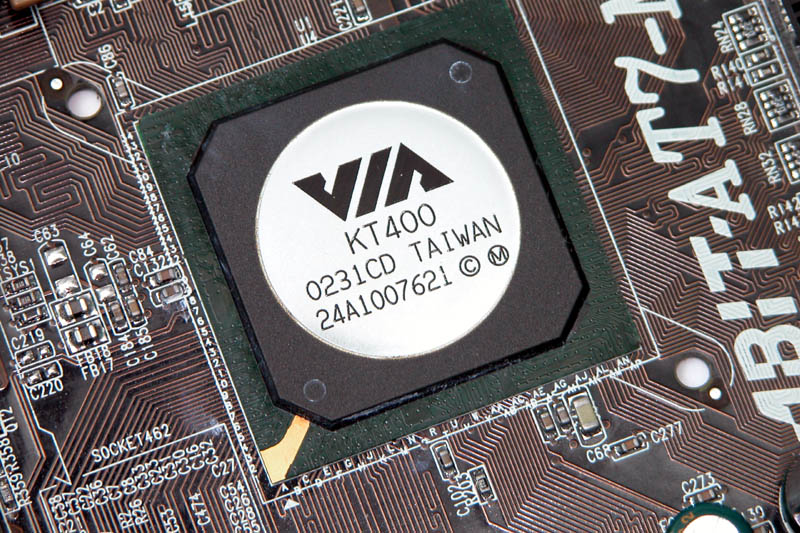

칩셋사용부분

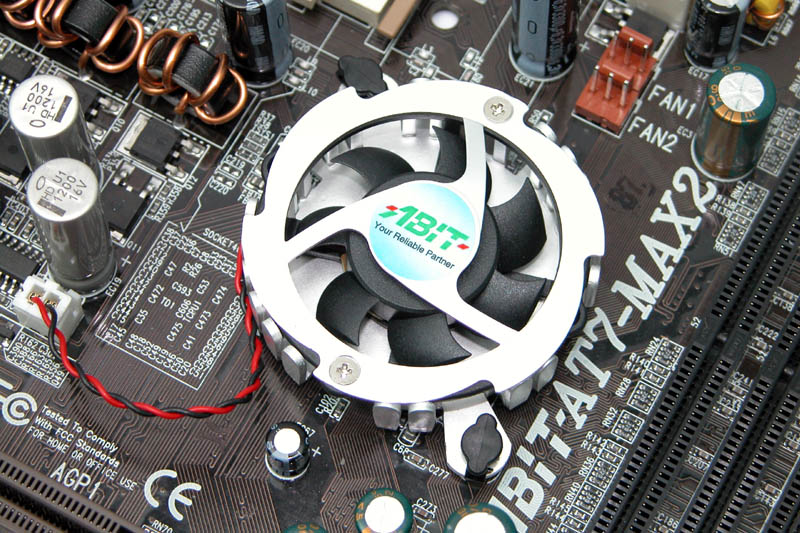

칩 주변의 마킹위치만 약간 다를 뿐, 주변 구조를 비롯해 쿨러까지 같은 제품을 사용한다는 것을 알 수
있다.

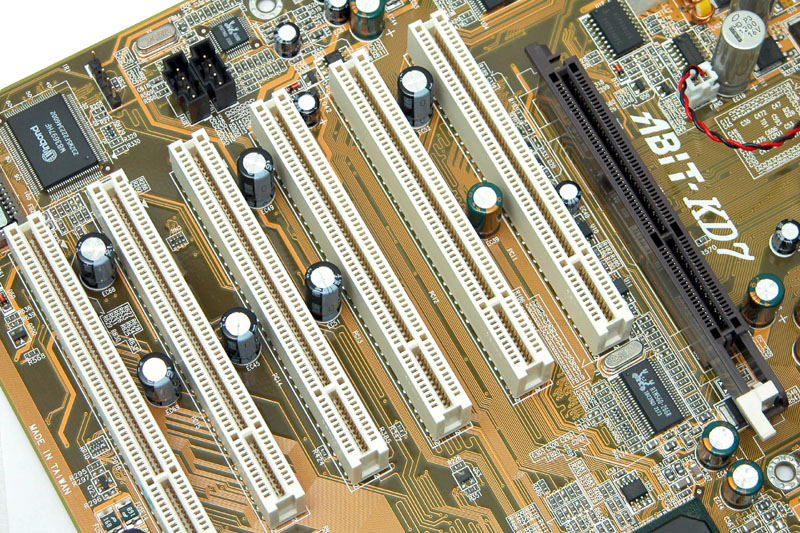

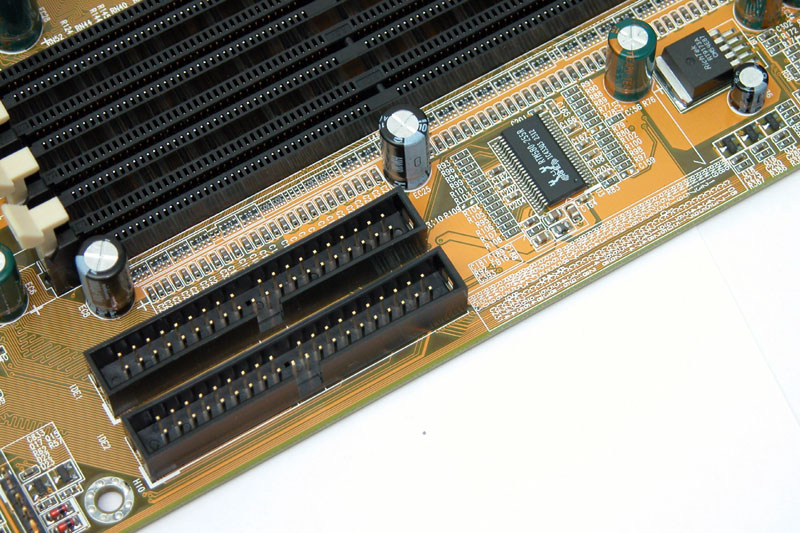

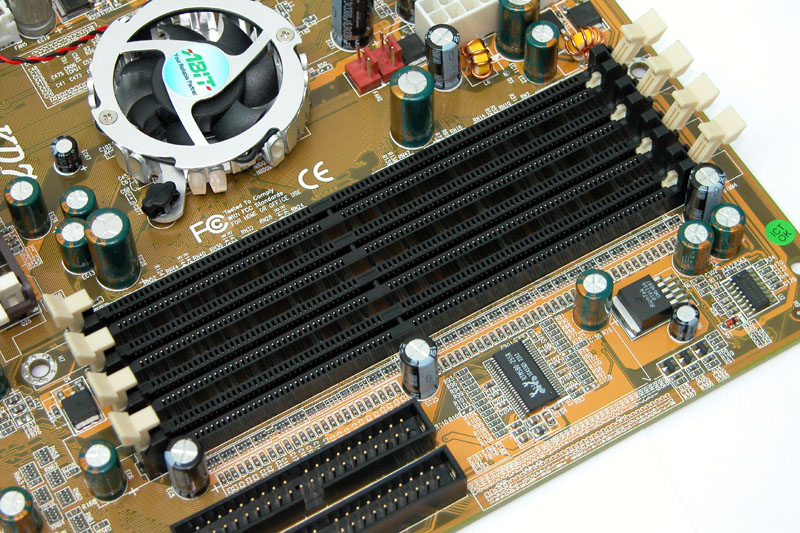

PCI / 메모리 슬롯 부분
AT7-MAX2에 IEEE1394등을 장착하기 위하여 제거한
PCI 슬롯이 KD7-RAIDD에서는 장착되었다는 점을 제외하고 KD7/RAID는
AT7-MAX2와 흡사한 레이아웃을 가지고 있다. 메모리소켓 주변부를 꼼꼼히 보시면 아시겠지만, 저항의 위치, 캐퍼시터등의 위치까지
완벽하게 같다.

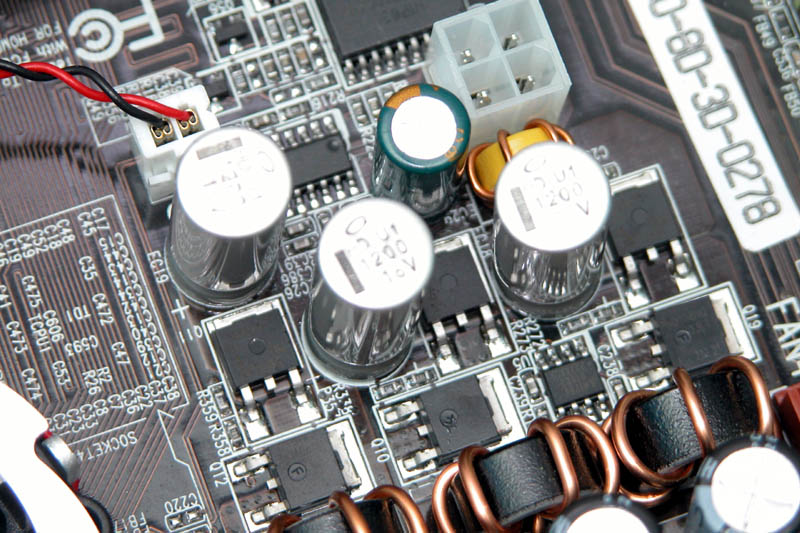

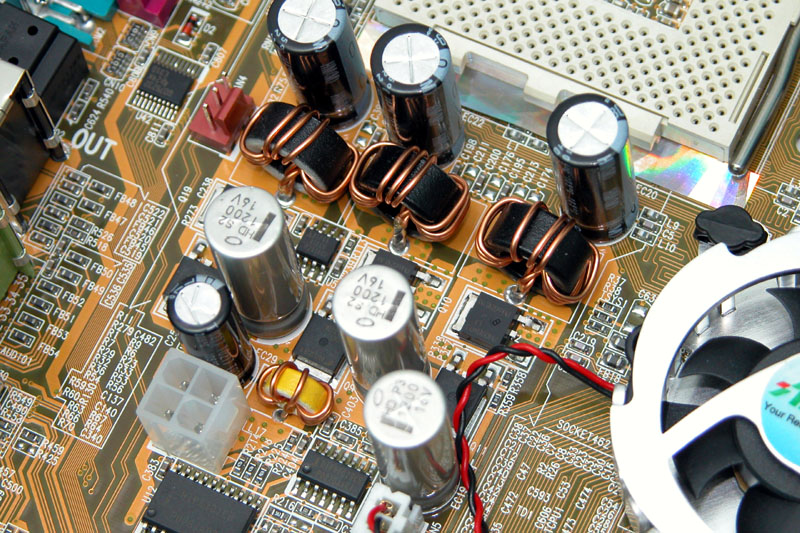

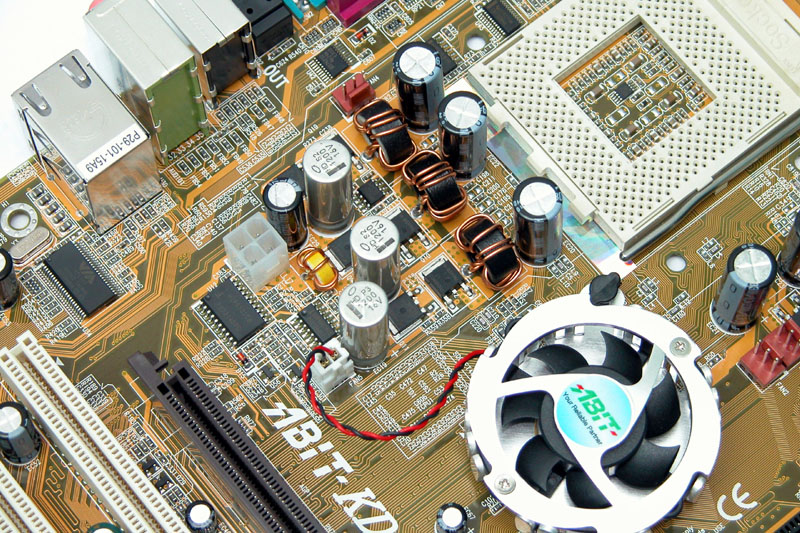

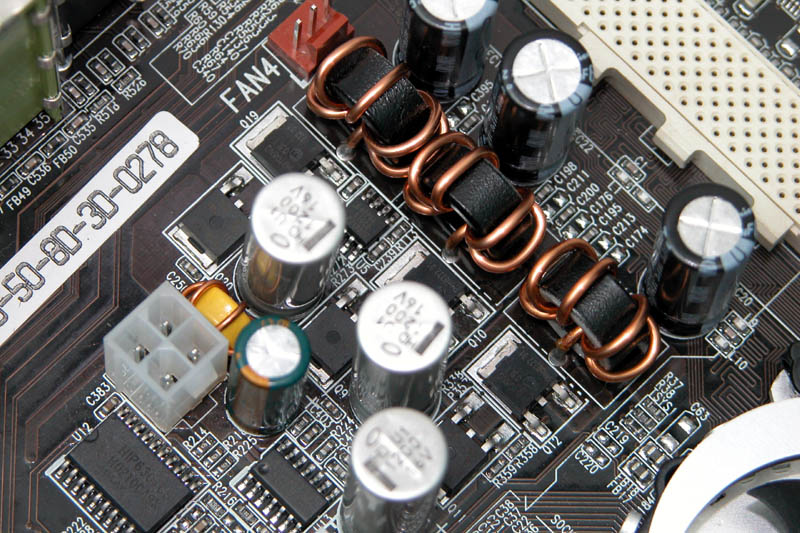

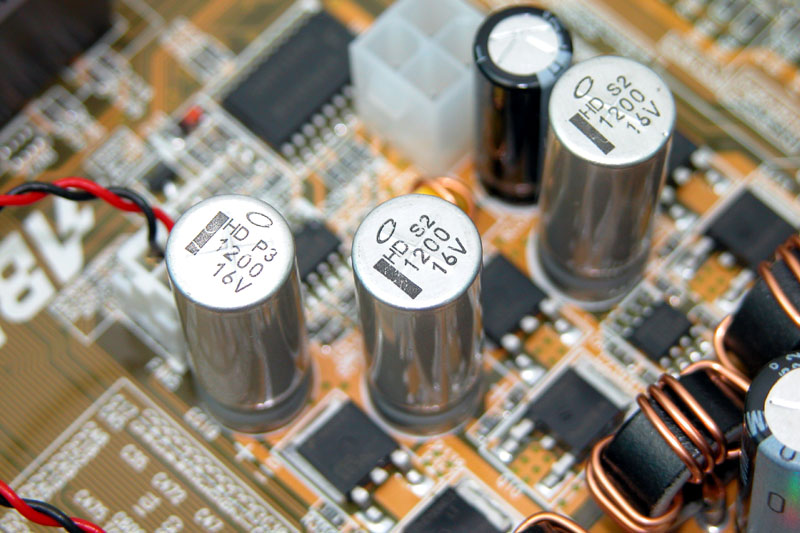

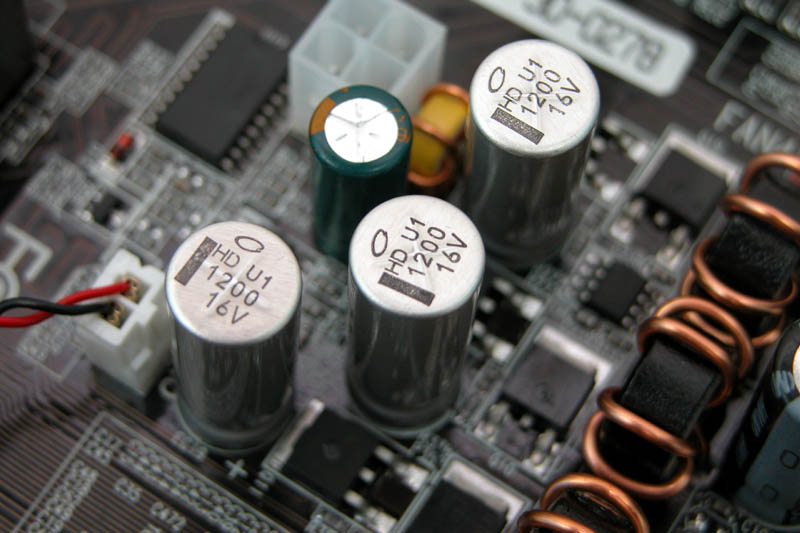

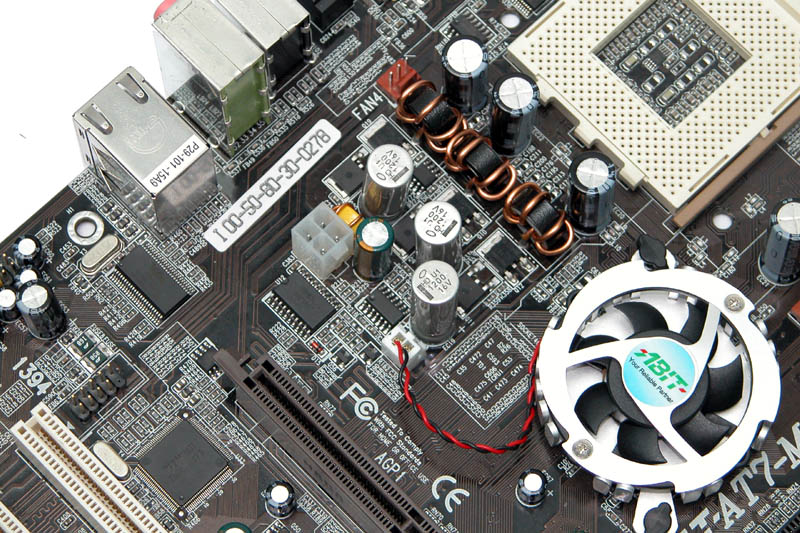

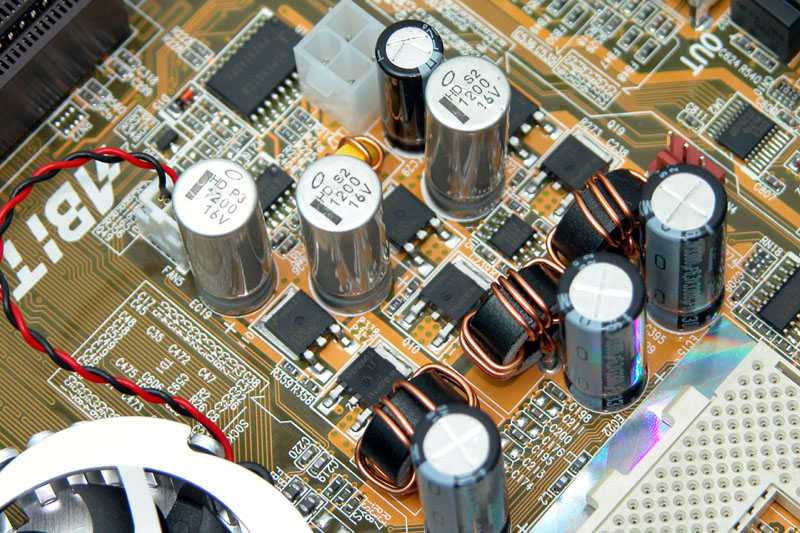

파워서플라이부 설계도 동일
일단 서플라이부 설계는 AT7-MAX2와 KD7-RAID는 완벽하게 같다.
사용된 부품하나, 위치까지 동일하며 AT7-MAX2에서 특이했던 점중에 하나인 4PIN 12V 별도 전원커넥터도 같다. 파워서플라이
주변과 노스브릿지, 소켓주변부분은 완벽하게 동일함을 알 수 있다. 즉, AT7-MAX2에서 설계했던 부분을 그대로 사용하였다고 할 수
있다.
 |
 |
| KD7-RAID 제공 USB커넥터 |
AT7-MAX2 제공커넥터 |

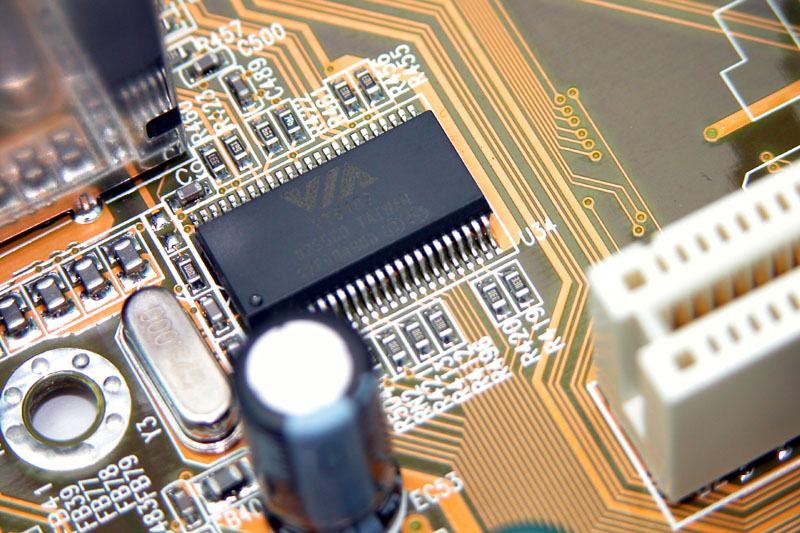

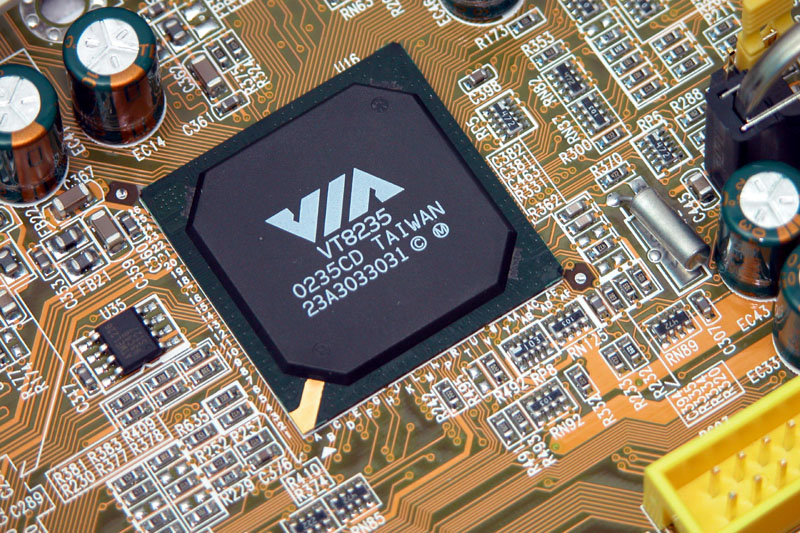

VIA PHY Ethernet Chip을 장착한것도 AT7-MAX2와

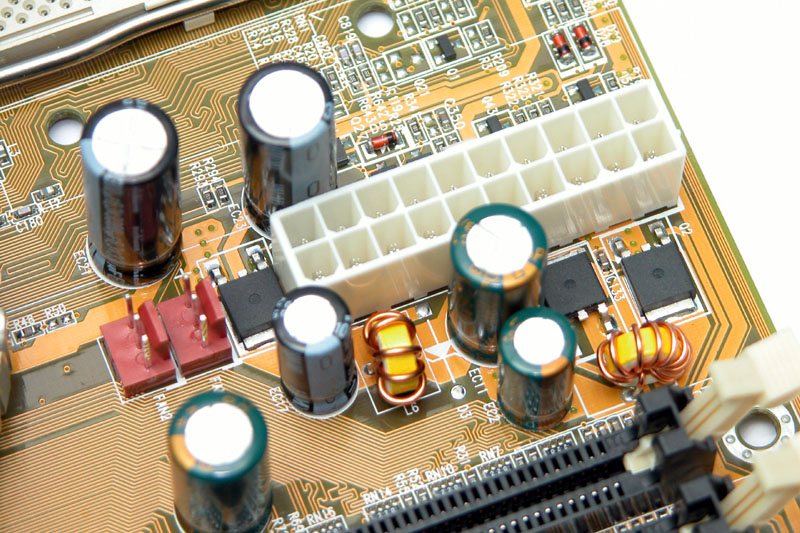

완벽하게 동일하며 장착된 위치도 동일하다. 또한 파워서플라이 커넥터의 위치도 AT7-MAX2와 동일하다. 즉, KD7/RAID와
AT7-MAX2는 장착된 몇가지 기능의 변경으로 인한 부분을 제외하고 같은 바탕에서 설계가 이루어졌다는 뜻이다.
이를 꺼꾸로 이야기하면, 기능차이를 제외하고 AT7-MAX2를 사용하는것과
같은 성능이나 효과를 가져올 수 있다는 것이다. 실제로 뒤에서 언급하겠지만, 바이오스 부분을 비롯하여 대부분의 기능이 AT7-MAX2와
동일하다. 단지, 국내에서는 RAID제거버전만 유통이 될 것이기 때문에 그부분이 가장 큰 차이점중에 하나가 아닐까 싶다.

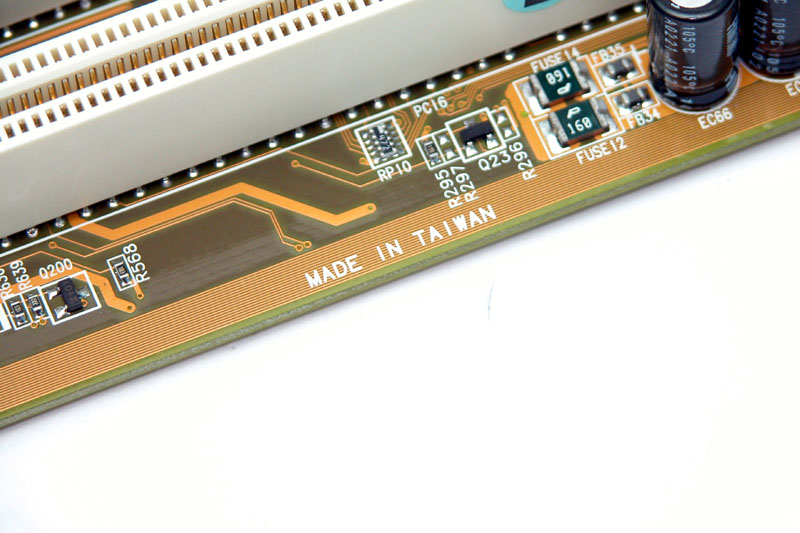

이 마킹으로보니 ECS에서 제조되는것처럼 보이지는 않는듯... |
