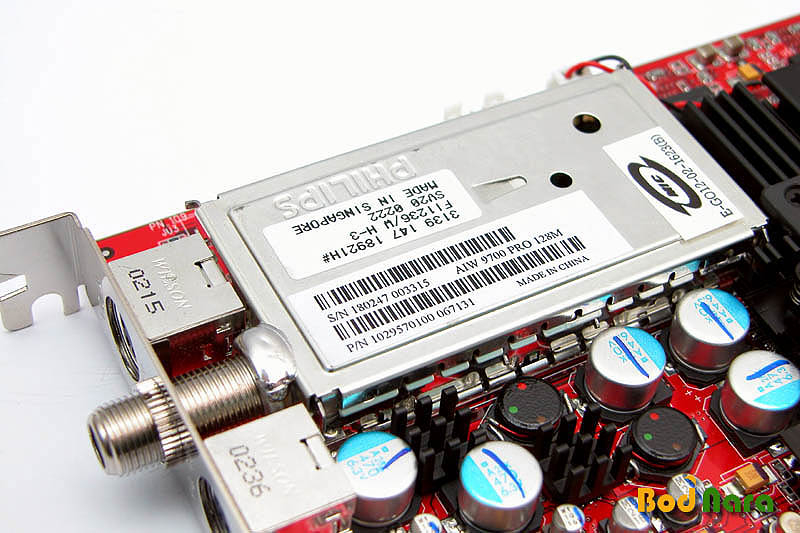

[ Philips사의 TV 튜너 장착 ]
CATV를 통해 TV 신호를 받기 위한 TV 튜너로는 Philips사의 제품을 장착하고 있으며, TV 튜너
장착은 올인원더 라데온만의 상징이라고 할 수 있는 부분이다. 하지만 TV 튜너를 장착함으로해서 15pin D-Sub 단자가 제거되어 듀얼
CRT/LCD 또는 CRT+LCD와 같은 구성은 할 수 없으며, TV 튜너를 위해서는 이정도는 감수해야한다.

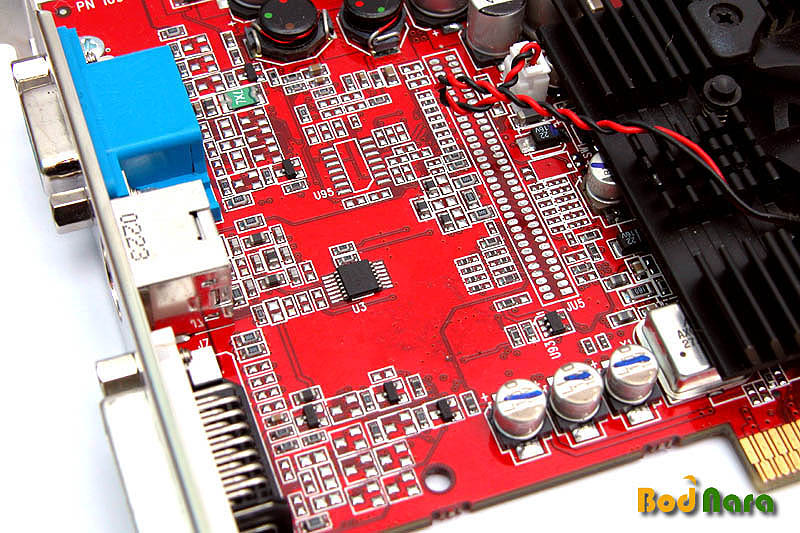

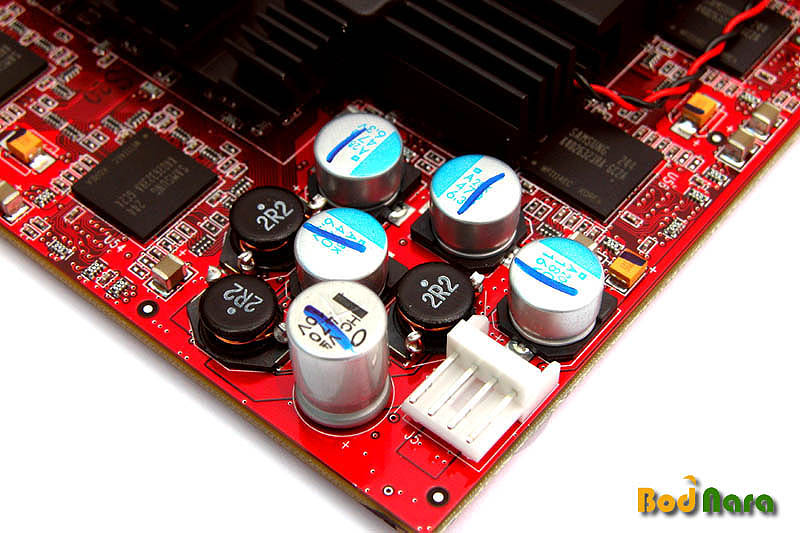

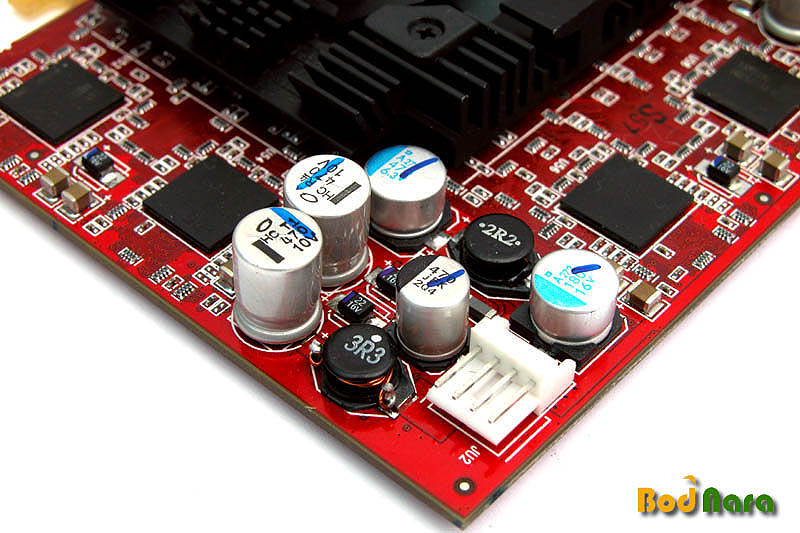

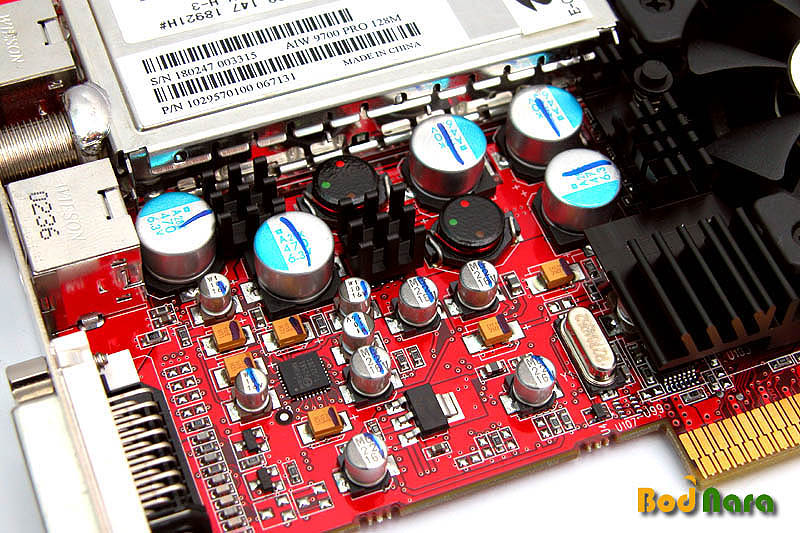

라데온 9700pro에선 빈공간이었던
부분으로 전원부가 위치이동을 하였는데, TV 튜너를 장착하기 위한 공간을 마련하기 위해 전원부의 이동이 뒤따르게 되었다. 그리고 보조 전원부의
모습을 살펴보면 역시나 보조 전원 커넥터가 위치하여 AGP 슬롯에서 공급받는 전원 외에 별도의 전원을 공급받아야 함을 알 수 있다.

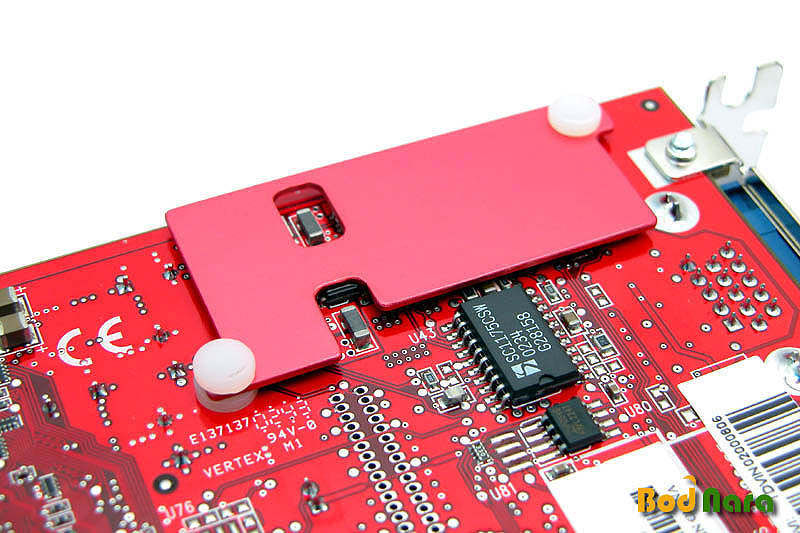

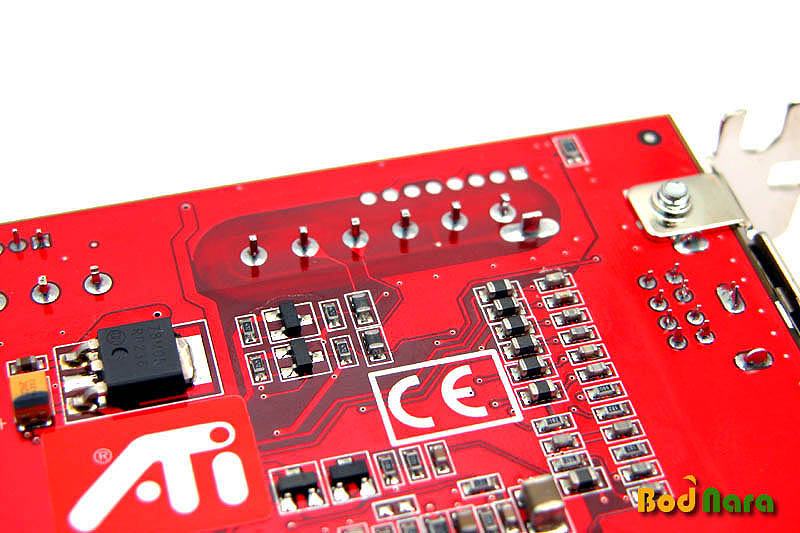

전면에 이어 후면의 모습을
비교해보자. 기존 라데온 9700pro에서는 상당한 발열을 내는 IC의 냉각을 위해 후면에 별도의 방열판이 장착되어 있었다. 하지만 TV 튜너
장착으로 인해 전원부가 이동하면서, 올인원더 라데온 9700pro에서는 후면의 방열판이 제거되었다.

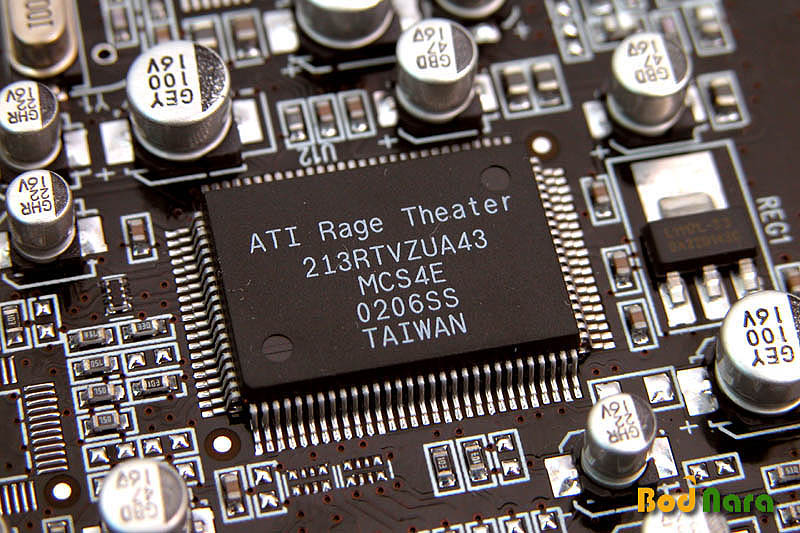

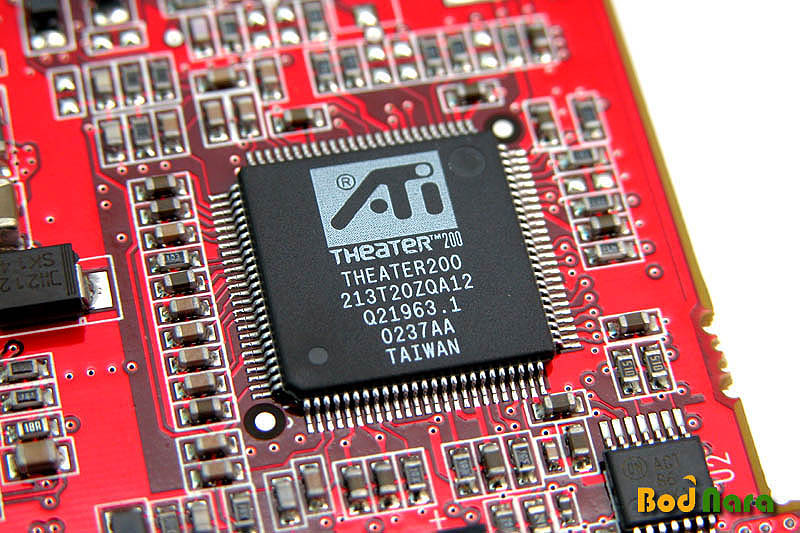

그외에 기판 후면에는
Theater™200칩이 장착되어있으며, Theater 칩은 비디오 및 오디오 디코딩 및 프로세싱을 담당하는 칩으로 올인원더 라데온
9700pro에는 기존의 Theater 칩에 비해 더욱 향상된 성능의 Theater™200 칩이 장착되었다.

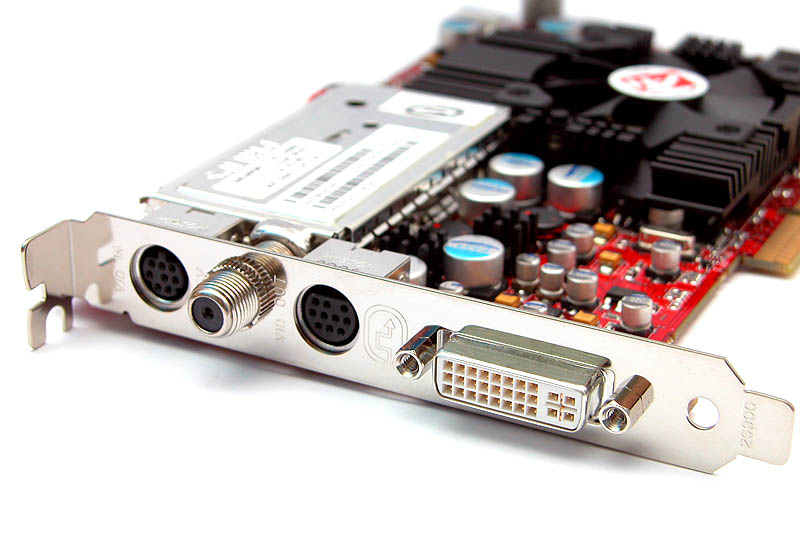

마지막으로 올인원더 라데온 9700pro의 백패널을 살펴보도록 하자. 오리지널 제품이 일반적인 D-Sub,
TV-OUT, DVI의 구성을 보였던데 반해 역시 올인원더 제품은 뭔가 색다른 모습을 보여준다. 좌측에서부터 Video_in, 안테나나
케이블과 연결할 수 있는 CATV 단자, Video_Out, DVI 출력 단자가 위치해있으며, 그중에서도 역시 올인원더의 특징은
CATV 단자라고 할 수 있겠다.
그리고 앞서 언급했다시피 D-Sub 단자가 존재하지 않으므로 CRT+CRT/LCD+LCD/CRT+LCD 같은
듀얼 디스플레이 구성은 불가능하며(S-VHS나 RCA 입력을 받는 LCD는 제외한다는 가정하에), CRT 모니터를 이용할 경우 DVI
단자에 DVI to D-Sub 변환 젠더를 연결하여 사용하여야 한다. |
