바이오스 구성도
9EJL1-SE와 비슷하지만, 오버클러커를 배려한 흔적이 곳곳에서 보인다. 여기서는 메모리세팅부분과 클럭세팅부만 살펴보기로 하겠다.

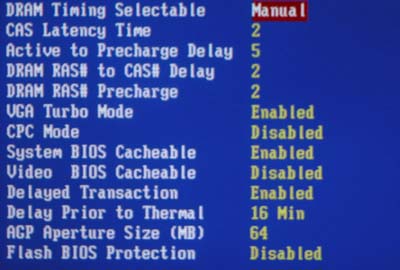

메모리세팅부
메모리 세팅부는 여타 제품과 같은 일반적인 구성으로 되어있다. SPD/MANUAL을
선택할 수 있으며, Timing 세팅방법 역시 동일한 구성으로 되어있다. 온보드 VGA로 인한 VGA Turbo Mode가 눈에 띈다.
역시 온보드 VGA의 추가로 인한 메뉴확장 부분이 보였다. 다른 i845G와
같이 버퍼사이즈, 기능여부등을 설정할 수 있다.
클럭세팅부

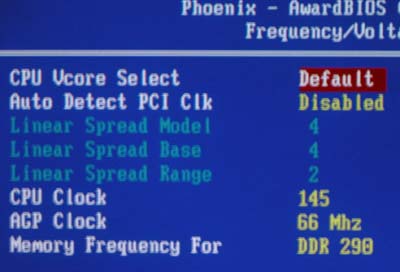

클럭세팅부의 기본적인 메뉴 구성이다. 현재 화면은 FSB145(580)으로
오버클럭된 상태이니 혼동하지 마시길 바란다.

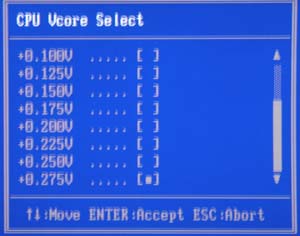

코어전압은 0.275V까지 0.025V단계로 세밀하게 조절할 수 있도록
되어있다. 그만큼 오버클러커들을 배려한다는 뜻으로 해석할 수 있으며, i845G제품이 i845E계열보다 더욱 오버클럭에 관심이 가는
사용자들이 찾는다는것을 정확하게 해석한 듯 싶다. 총 1.775V까지 코어클럭을 올릴 수 있도록 되어있다.

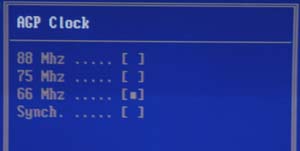

표기는 AGP클럭이라고 되어있지만 실제로 AGP/PCI 클럭을 설정하는
부분이다. FSB오버로 인하여 PCI/AGP클럭이 변경되는것을 방지하기위한 클럭고정옵션이다. 66Mhz, 75Mhz, 88Mhz 로

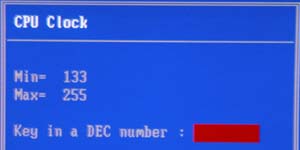

고정이 가능하다. 물론 오버클러커들이 기본적으로 66Mhz를 찾으니 비정규클럭을 설정할 일은 없어보인다. CPU클럭은 255Mhz까지
고정이 가능하다. 따라서 만약 CPU와 메모리만 버텨준다면 강력한 오버클럭을 할 수 있다는 결론에 도달한다.

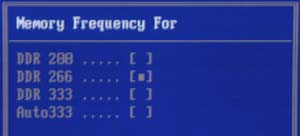

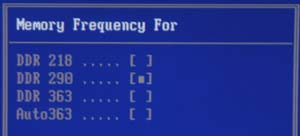

메모리 세팅부분이다. i845G이므로 기본적으로 DDR333을 지원하며
(물론 i845G는 기본적으로 DDR333을 지원하는 칩셋은 아니다.) FSB변경에 따라 변경되는 메모리 클럭을 표기하여 준다. 아쉽게도
메모리 Voltage조정 기능은 없으므로, 무리한 메모리 오버클럭은 무리이니 적당하게 변경하도록 하는것이 좋다. FSB가 150이
넘어가버리면 DDR333으로의 세팅보다는 DDR266으로의 세팅이 바람직하다.
|
