i845G 메인보드를 탑재한 베어본 시스템. CRUSADER !! |
|
2002-11-20 01:45
김광철 前 기자 press@bodnara.co.kr |
|
|
|
|
|
|
8. 실전!! 조립해보기 - ODD, FDD, VGA -
ODD, FDD 장착하기

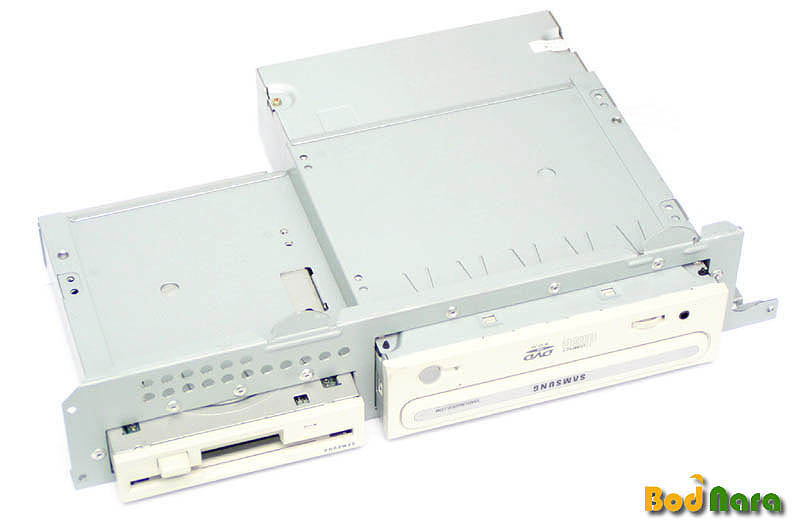

베이에 ODD와 FDD를

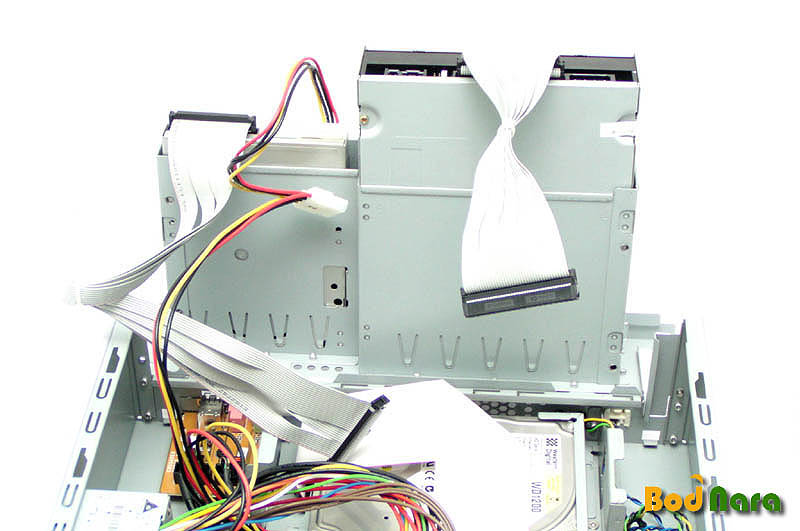

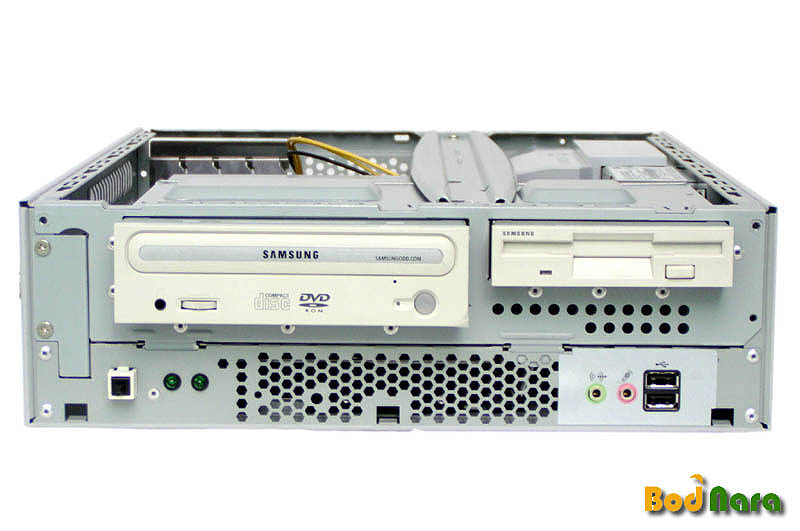

장착한뒤 나사를 이용하여 고정시켜주면 우선 ODD, FDD 조립을 끝이 난다. 다음으로 해야할 일은 베이를 케이스에 연결하여 케이블과
전원커넥터만 연결해주면 된다. 물론 베이를 케이스에서 연결된 상태에서 직각으로 세워서 장착하여도 되지만 베이를 분리하여 장착하는 것이 더
간편하다.그리고 ODD와 FDD 케이블은 베이 밑으로 정리하는 것이 훨씬 깔끔하게 정리할 수 있다.
VGA 장착하기

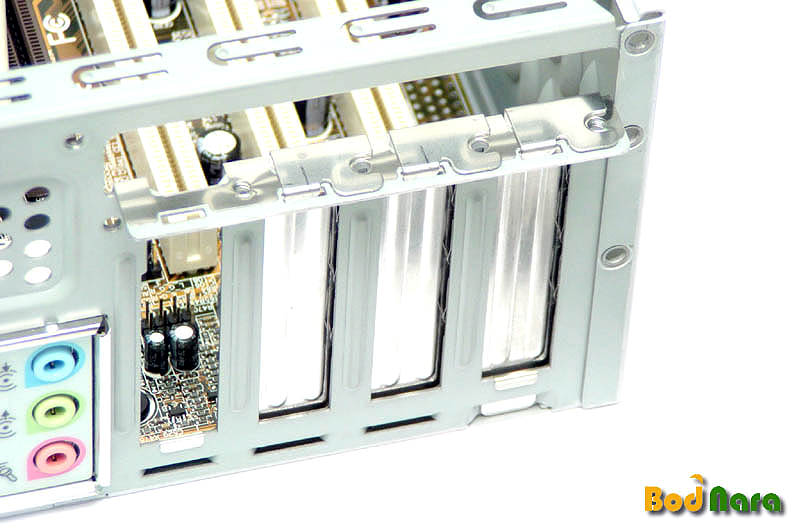

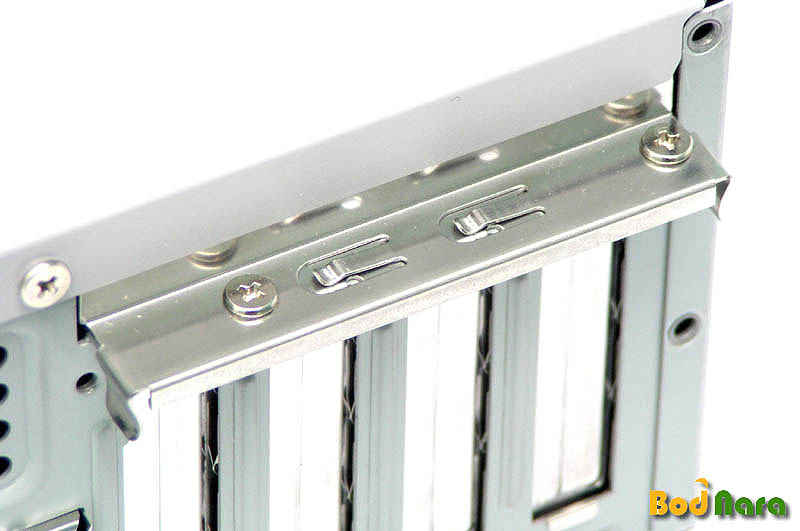

우선 후면에 있는 가이드를
제거해야하는데 가이드를 제거하긴 위해선 그 전에 가이드 고정대를 먼저 제거해주어야 한다. 왼쪽 위의 사진이 고정대를 찍은 사진으로 나사를 풀고 고정대를 분리하면 오른쪽 위의 사진과 같이 가이드를 제거할 수 있다.
가이드는 한번 때어내더라도 언제라도 다시 부착할 수 있게 되어 있다.

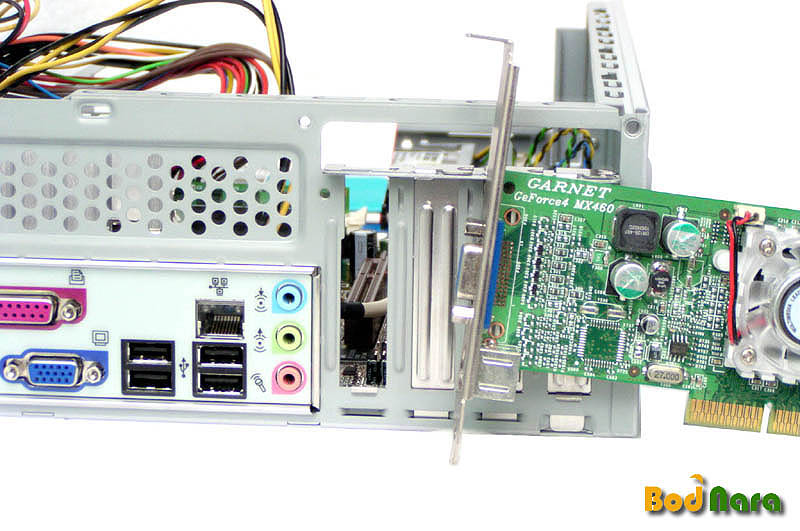

가이드 사진 아래의 상황처럼 베어본은
높이가 낮아 일반 VGA는 사용할 수 없으며, 꼭 LP 타입의 확장 카드를 사용해야 하는데 테스트에 사용된 그래픽카드가 LP 타입임에도
불구하고 LP형 브라켓이 없어서 직접 장착해볼 수는 없었다. ㅠㅠ
조립 마지막.. 마무리

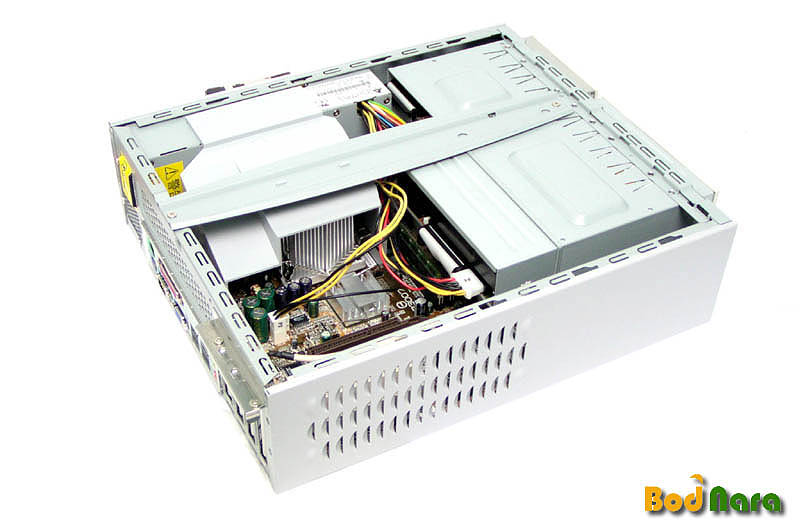

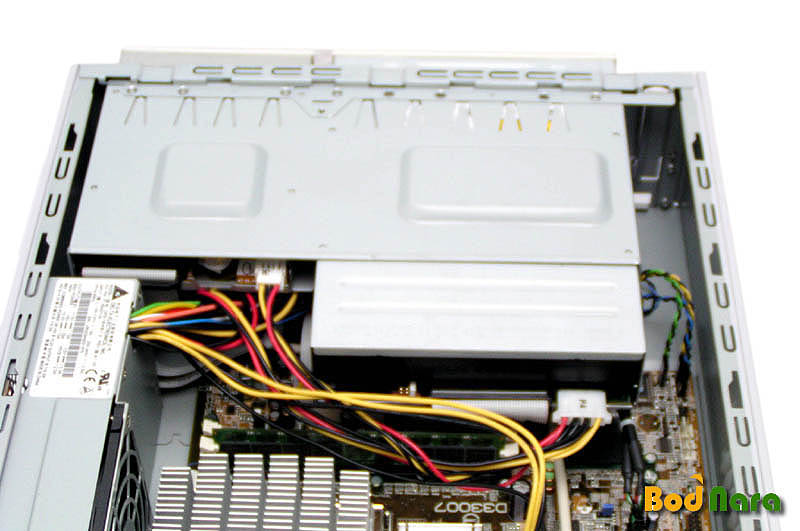

앞선 부품들의 조립이 모두

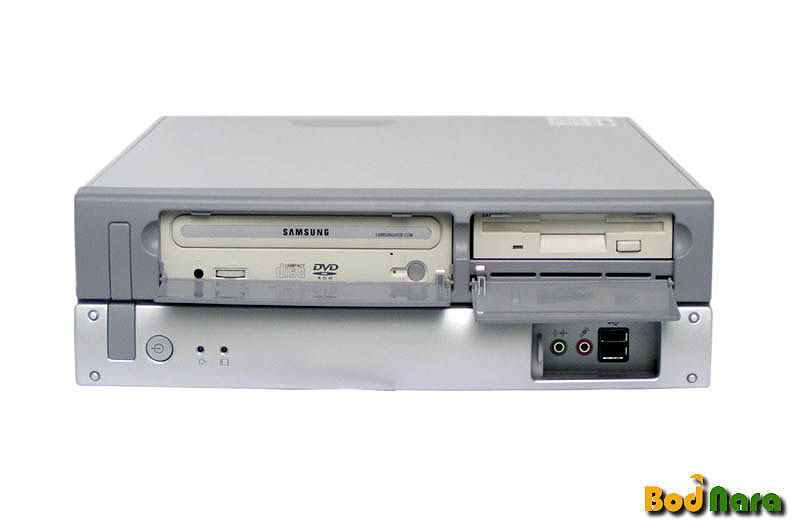

끝났으면 마지막으로 CPU 덮개와 고정대를 장착해주면 조립은 거의 마무리된다. 오른쪽 사진은 전면 덮개와 케이스 뚜껑까지 완전히 장착된
모습으로 이제서야 제일 먼저 살펴보았던 ODD, FDD의 덮개가 어떻게 열리는지 확인할 수 있다. ^^;
ODD와 FDD를 사용하지
않을 때는 덮개로 가려둘 수 있으므로 디자인 그대로 유지할 수 있어 ODD와 FDD로 인해 디자인을 헤치는 일은 방지할 수 있다.
|
|
|
|
|
|
|
|
