| 지포스 RTX 40 시리즈 부터 적용된 ATX 3.0 규격 PSU의 신형 보조전원 커넥터
규격인 12VHWPR와 관련한 안정성 이슈가 지속되면서, 안정성 개선을 위한 ATX 3.1 규격과 보조전원 커넥터 규격도
12V-2x6으로 업그레이드 되었다.
이에 ATX 3.1 규격의 신형 제품들이 새롭게 쏟아져 나오는데 그치지 않고, 기존
제품들을 업그레이드해서 접근성을 개선하기도 하는데, 이번 기사의 주인공인 잘만 GigaMax III 850W 80Plus
브론즈 모듈러 ATX 3.1 역시 기존 제품의 업그레이드하며 접근성을 높인 것이 특징이다.
안정성 개선을 위한 ATX 3.1 업그레이드
본 제품은 약 2년 전인 2023년 4분기 출시된 제품을 베이스로 한다. 당시에는 ATX
3.0 규격이었지만 지난 해 ATX 3.1 규격으로 업그레이드 되었으면서도 가격은 기존 제품 수준을 유지해 접근성을 강화한
것이 특징이다. 기존 제품과의 구분을 위해 패키지에 ATX 3.1 규격 인증을 표시하였으며, 80Plus와 함께 새로운
PSU 인증 규격으로 자리잡은 CYBENETICS의 ATX 3.1 인증도 받았다.

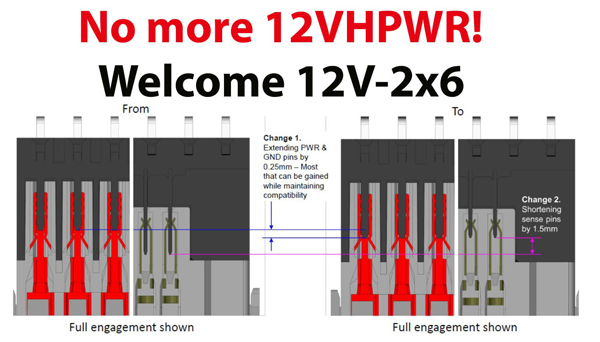

ATX 3.1 규격과 12V-2x6 커넥터의 핵심을 요약하자면, 기사 초반에 언급한 것과
같이 기존 12VHPWR 커넥터의 보조전원 안정성을 강화하기 위해 순간적으로(100㎲)최대 정격 전력의 200%까지
허용한다. 커넥터가 확실하게 결착된 상태에서만 동작하도록 전력 커넥터와 센서 커넥터의 길이를 조정해 안정성을 강화한 것이
특징이며, 구조상 12VHPWR 커넥터와 12V-2x6 커넥터는 호환된다.
세미 모듈러 방식, 필요한 PCIe 보조전원 케이블을 선택적으로 활용
잘만 GigaMax III 850W 80Plus 브론즈 모듈러 ATX 3.1는 세미
모듈러 방식이 유지되었다. 벌집 모양 통풍구로 열기 배출을 위한 면적을 극대화하고, 주로 그래픽 카드나 일부 플래그십
메인보드에 연결하는 PCIe 보조전원 커넥터는 필요에 따라 탈착할 수 있도록 모듈러 방식을 혼용했다.
PC 구성에서 빼놓을 수 없는 메인보드용 24핀 주전원 커넥터 케이블, CPU 보조전원
커넥터 케이블 1개 (8핀, 4+4핀), SATA 커넥터 케이블 2개(케이블당 3 커넥터, 총 6 커넥터), 시스템 팬이나
레거시 장비 사용을 위한 4핀 몰렉스 커넥터 케이블 1개(3커넥터)는 PSU 일체형으로 제공된다.
모듈형으로 구성된 PCIe 보조전원 커넥터는 12V-2x6 커넥터 1개와 3개의 PCIe
8핀 커넥터 케이블이 제공된다. 이중 2개의 PCIe 8핀 커넥터 케이블은 각 1개씩의 커넥터가, 1개의 PCIe 8핀
커넥터 케이블은 2개의 8핀 커넥터로 구성되어 총 4개의 PCIe 8핀(6+2) 커넥터를 사용할 수 있다.
12V-2x6 커넥터 케이블의 커넥터는, 앞서 이야기한 것 같이 전력 공급을 위한
커넥터의 결합력을 높이고, 결착도에 민감하게 반응해 정확히 맞물리지 않으면 동작하지 않도록 조정된 센서핀이 조화를 이뤘다.
다양한 안전 장치로 무사고 지향
잘만 GigaMax III 850W 80Plus 브론즈 모듈러 ATX 3.1은
80Plus 브론즈와 Cybenetics ETA 실버 인증을 받은 고효율 파워서플라이다. 이보다 높은 효율 인증도 있지만,
당연히 그에 따른 가격 상승이 뒤따르는 만큼, 가격대 효율을 따지는 메인스트림 이용자를 겨냥한 제품인 것.
당연히 고효율을 추가하기 위해서는 안정성 확보가 필수적인데, 본 제품에 적용된 각종 안전
기능들을 점검해보자.
전력 공급 장치는 당연히 적절히 발열을 제어해줘야 한다. 그 과정에서 소음을 피할 수
없는데, 본 제품은 30dB(A) 이상 35dB(A) 소음 수준을 유지하는 Cybenetics 람다 스탠다드++ 인증을
받았다.
샘플로 제공된 제품에는 풍량 72CFM과 소음 34dB 스펙의 YETE D12MB-12
쿨링팬이 사용되었으며, 열이 집중 발생하는 출력단에 공기 흐름을 집중시키기 위한 에어 커튼을 확인할 수 있다.
외부 전력선을 타고 들어오는 노이즈 차단을 위한 EMI 필터, 누전 전류를 처리하기 위한
접지 기능을 확인할 수 있으며, 메인 캐퍼시터는 SAMXON社의 내열 온도 105℃와 400V - 470㎌ 용량의 것이
사용되었다. 또한 100% 12V 출력을 위한 DC to DC 회로의 모습도 확인할 수 있다.
12V 100% 가용을 위한 DC to DC 회로를 구성하는 AT8852ZSPD
컨트롤러, 최대 역률 99%의 액티브 PFC 회로 구성 및 PWM 컨트롤러인 CM6800UBX와 함께 12V/ 5V/
3.3V에 대한 OVP 및 UVP 보호 기능을 제공하는 GR8313F, OTP/ OPP/ OCP/ SCP와 함께 OVP
보호 기능을 제공하나는 PN8141 칩이 사용되었다.
가격대 유지, ATX 3.1로 안정성 업그레이드
메모리와 SSD의 가격이 급격히 급등하고 있는 가운데, 그래픽 카드 가격도 들썩이고
있다. 당연히 이들 제품 구입은 망설여지고, 언제 가격이 안정화될지 짐작하기도 어려운 만큼, 이왕 샀다면 장기간 오래 오래
안전하게 쓰고 싶은 마음이 어느 때보다 간절하다.
잘만 GigaMax III 850W 80Plus 브론즈 모듈러 ATX 3.1는
80Plus 브론즈와 Cybenetics ETA 실버 인증을 받은 고효율 PSU로, 필수적인 안전 기능 여섯 종(OVP/
UVP/ OTP/ OPP/ OCP/ SCP)을 지원하고, 7년 보증이 적용되어 안심하고 사용할 수 있다.
잊을만 하면 발생하는 하이엔드 그래픽 카드의 보조전원 커넥터 이슈 원인 중 하나로 꼽히는
사용자 실수 방지 개선을 위한 ATX 3.1 규격과 12V-2x6 커넥터를 도입해 안정성을 높였고, Cybenetics로
부터 ATX 3.1 규격도 인정받은 것이 특징이다.
기존 ATX 3.0 규격에서 ATX 3.1로 업그레이드되었음에도 가격은 기존 수준을
유지해, 안정성을 높인 최신 규격 제품에 대한 접근성을 높인 것도 주목할 점이다.
|
