 게인워드가 독자설계한 지포스 GTX 570 팬텀
엔비디아 (NVIDIA)는 1세대 DX11 경쟁에서 늦은 출시시기 등으로 불리했던 시장 상황을 회복하기 위해 2세대 DX11 경쟁에서는 AMD보다 빠른 대응전략을 보여주고 있다. 하이엔드 시장에 AMD 라데온 HD 6900 시리즈보다 먼저 지포스 500 시리즈를 투입함으로써 성능 부분에서의 이점을 바탕으로 이 시장에서의 영향력을 늘려가고 있다.
지포스 GTX 580과 GTX 570 시리즈는 하이엔드의 특성상 초기에는 레퍼런스 위주였는데 최근 지포스 GTX 570의 경우 가격경쟁력과 성능 등을 고려한 오버클럭과 비레퍼런스 제품들도 등장하고 있다.
게인워드 (Gainward)는 국내에서는 앱솔루트코리아를 통해 레퍼런스 버전 뿐만 아니라 골든샘플 (Golden Sample)과 같은 오버클럭 버전 등 다양한 라인업을 늘려가고 있다. 최근에는 하이엔드 라인업에 3개의 80mm 쿨링 팬을 장착한 독자 쿨링 솔루션과 독자설계된 비레퍼런스 PCB를 구성해 차별화를 꾀한 게인워드 지포스 GTX 570 팬텀을 공개했다.
비레퍼런스로 만들어진 게인워드 지포스 GTX 570 팬텀 (Phantom)
[비레퍼런스 기반 게인워드 지포스 GTX 570 Phantom]
게인워드 (Gainward) 지포스 GTX 570 Phantom D5 1.2GB (이하, 게인워드 지포스 GTX 570 Phantom)는 레퍼런스와 차별화된 게인워드만의 비레퍼런스 PCB를 적용하고 있으며, 3개의 80mm 크기 쿨링팬으로 구성된 강력하면서 조용한 쿨링 솔루션과 오버클럭이 적용된 것이 특징다.
멀티 GPU 기술은 GTX 580과 같이 2/3-Way SLi 구성을 지원하고 있는 것은 레퍼런스와 같다. 추가전원 공급을 위한 커넥터 구성은 오버클럭을 고려하여 6+8핀으로 레퍼런스 지포스 GTX 570의 6+6핀 구성보다 많은 전력 공급이 가능하다. TDP 스펙은 219W로 줄어 GTX 580의 244W, GTX 480의 250W보다 낮아졌으며, 오버클럭 버전인만큼 레퍼런스보다 약간 더 높은 소비전력을 제공한다.
지포스 GTX 480/ GTX 580은 최대 시스템 전력요구량이 600W로 알려지고 있는데 TDP가 낮아진 지포스 GTX 570 이보다 낮은 550W 또는 그 이상의 파워 서플라이와 75W 6핀 + 6핀 PCIe 포트를 포함한 제품을 필요로 한다. SLi에서는 6핀 + 6핀 각 2쌍을 포함한 600W 이상의 파워서플라이가 필요하다.
출력포트는 HDMI + DP와 듀얼 DVI 포트로 구성
레퍼런스 지포스 GTX 570은 미니 DP (Mini DisplayPort) 1개와 듀얼링크 DVI를 지원하는 DVI 포트 2개를 제공하는데 이 제품은 HDMI와 디스플레이포트 (DisplayPort), 듀얼링크 DVI 지원 DVI 포트 2개를 제공한다. 지포스 GTX 580과 같이 3D 비전 (3D Vision)과 SLi를 통해 모니터를 확장하는 3D 비전 서라운드 (3D Vision Surround)를 지원하며, HDMI 1.4a를 지원해 블루레이 3D (Blu-Ray 3D)도 지원된다.
레퍼런스와 동일한 크기
[게인워드 지포스 GTX 570 Phamtom은 크기]
게인워드 지포스 GTX 570 Phantom의 PCB 길이는 26.7cm, 출력포트부터 쿨링 솔루션을 포함한 길이 27.5cm로 지포스 GTX 480/ GTX 580의 PCB 26.7cm/ 출력포트부터 쿨링 솔루션을 포함한 길이 27.5cm로 레퍼런스 GTX 570과 같다.
게인워드 독자 쿨링솔루션 적용

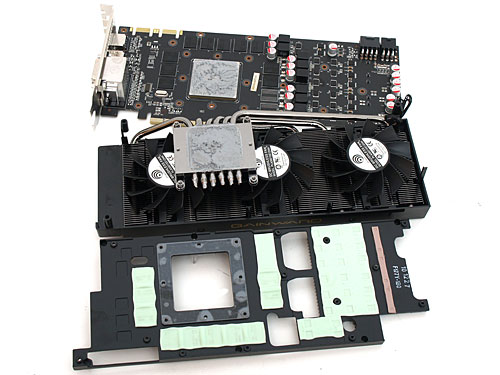

[게인워드 지포스 GTX 570 Phantom에 적용된 쿨링 솔루션]
Extreme Silent와 Extreme Cool을 모토로 만들어진 게인워드 지포스 GTX 570 Phantom 쿨링 솔루션은 3개의 80mm PWM 쿨링 팬을 장착하고 있으며, 44개의 히트싱크 핀과 6개의 히트파이프로 구성된다. 3개의 쿨링 팬이지만, 정숙한 소음도와 향상된 쿨링 성능 제공에 중심을 두고 있으며, 쿨링 솔루션 구조는 이엠텍 그래픽카드 전용 쿨러로 알려진 제로썸 쿨맥스 시리즈처럼 BFF (Base-Fan-Fin) 구조를 갖고 있다. 3개의 쿨링 팬으로 PCB 전면의 전원부와 메모리, GPU를 모두 커버할 수 있고 4핀 PWM 적용으로 온도나 부하에 따라 쿨링 팬의 속도를 자동으로 조절한다.
게인워드가 독자설계한 비레퍼런 PCB 적용

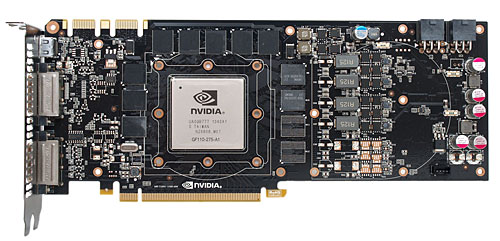

[지포스 GTX 570 PCB : P1261]
[게인워드 지포스 GTX 570 Phantom 비레퍼런스 PCB]
하이엔드용 지포스 GTX 570은 지포스 GTX 580과 동일한 P1261 PCB를 그대로 사용하고 초기에는 레퍼런스 제품군 위주로 등장했으나 최근 비레퍼런스 방식의 제품들이 등장하고 있다. 레퍼런스 지포스 GTX 570은 GPU 4/ 메모리 2페이즈로 전원부가 구성되는데 게인워드 지포스 GTX 570 Phantom은 게인워드가 독자설계한 PCB에 GPU 6/ 메모리 2페이즈 전원부 구성과 페이즈 당 3개의 모스펫으로 전원부를 구성한다. PWM 컨트롤러는 ADP4100으로 최대 6페이즈 (6Phase) 전원부 구성이 가능하며, 인텔 프로세서 지원을 위한 VR11과 VR11.1 규격을 비롯하여 부하에 따라 페이즈 조절 및 전원 절약모드를 제공하여 GPU와 메모리 클럭을 아이들시 낮추어 소비전력을 줄인다.

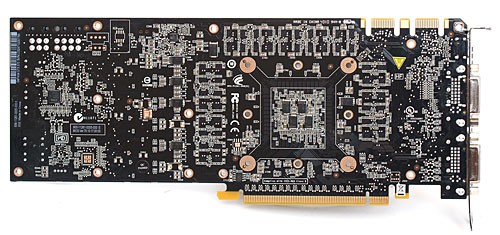

[지포스 GTX 570 PCB : P1261]

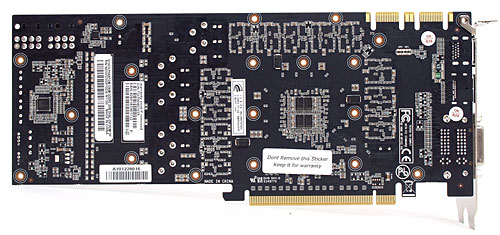

[게인워드 지포스 GTX 570 Phantom 비레퍼런스 PCB]
비레퍼런스인 게인워드 지포스 GTX 570 Phantom의 PCB 후면 역시 전면에서처럼 레퍼런스 기반 지포스 GTX 570과 다른 모습을 하고 있다. GPU 주변에 배치된 캐패시터의 배치도 약간 달라졌으며, PWM 컨트롤러는 전원부 후면에 배치되고 비슷한 위치에 장착되었다.
40nm 공정 GF110 기반
지포스 GTX 570은 지포스 GTX 580과 같이 40nm 공정으로 제조되며, 전력효율과 내부 처리 효율을 개선한 GF110을 사용한다. 코어에 마킹된 숫자는 GF110-275-A1으로 GF110-375-A1이 사용된 GTX 580과 구분되며, 쿠다코어 (CUDA Cores)와 텍스처 유닛은 GTX 480과 같은 480개와 60개를 제공한다. ROP는 GTX 480의 48 ROP보다 줄어든 40 ROP를 제공하며, 동작클럭은 레퍼런스 코어 732/ 쉐이더 1464/ 메모리 3800 (950)MHz보다 향상된 코어 750/ 쉐이더 1500/ 메모리 3900 (975)MHz가 적용된다. 지포스 GTX 480은 코어 700/ 1401/ 3696 (924)MHz, 지포스 GTX 580의 772/ 1544/ 4008 (1002)MHz으로 GTX 580에 보다 가까운 클럭이 적용된 오버클럭 버전이다.
[40nm GF110-275-A1]
지포스 GTX 570은 하이엔드 라인업으로 DX11과 통합쉐이딩 아키텍처, CUDA와 GPU로 가속되는 물리엔진인 PhysX, 공개표준 OpenCL과 DirectCompute와 같은 GPGPU 기술도 지원된다. 테셀레이터는 최대 15개로 GTX 480 (GTX 580 16/ GTX 470 14)과 같으며, 4개의 래스터라이저를 바탕으로 지오메트리 처리 성능을 개선했다.
Shader Model 5.0과 Compute Shader 5.0 지원을 비롯하여 HDR+AA, 32x CSAA (8xMSAA + 24x CSAA (Coverage Sample AA))와 Transparancy Multisample AA 품질 향상, ROP 수 증가로 안티앨리어싱 (AA)와 비등방성필터링 (AF)의 효율도 높였다.
PureVideo HD 지원과 H.264와 VC-1, MPEG-2 풀 하드웨어 가속과 PIP 듀얼 스트림 디코드 하드웨어 가속 뿐만 아니라 블루레이 3D (Blu-Ray 3D) 가속을 위한 Multi-View Codec 하드웨어 가속도 지원된다. HDCP (High-bandwidth Digital Content Protection) 암호화 키 테이블
및 7.1 채널 HD Audio 코덱을 내장하여 HDMI 출력시 영상과 오디오 동시
출력이 가능하고 Dolby TrueHD와 DTS HD Matser Audio, HDMI 1.4a 규격을 지원해 블루레이 3D (Blu-Ray 3D)와 3D 비전/ 3D 비전 서라운드를 모두 지원한다.
GDDR5 메모리와 320bit 메모리 인터페이스

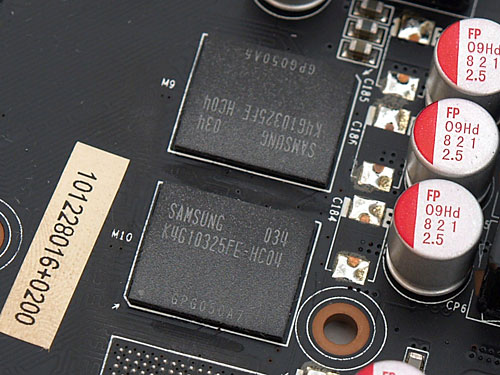

[SAMSUNG GDDR5 장착,
0.4ns K4G10325FE-HC04 1280MB]
메모리는 레퍼런스의 4Gbps (0.5ns)보다 높은 5Gbps (0.4ns) 효율과 1.5V 동작전압을 지원하는 GDDR5 메모리 칩 10개를 전면에 장착하여 총 1280MB 용량의 메모리를 제공한다. 메모리 인터페이스는 GTX 580의 348bit보다 줄어든 320bit를 제공하며, 레퍼런싀 3800 (950)MHz보다 높은 3900 (975)MHz의 클럭을 제공해 레퍼런스의 152GB/s보다 향상된 156GB/s의 대역폭을 제공한다. ROP는 48개인 상위 버전보다 줄어든 40개를 제공해 고해상도와 AA 적용시 GTX 580보다 불리하지만, 레퍼런스 GTX 570보다 약간 더 높아진 동작클럭으로 조금 더 개선된 성능을 제공한다.
샘플에 제공된 부속물은 게인워드 지포스 시리즈 매뉴얼, Loiloscope 영상 편집 프로그램 할인권, 앱솔루트 제품 보증서, 6핀 to 8핀 보조전원 케이블 1개, DVI to D-SUB 변환젠더가 제공된다. 드라이버 DVD의 경우 샘플에는 포함되지 않았으나 실제 판매 제품에는 이를 포함한다.
| 모델명 |
게인워드 지포스 GTX 570 Phantom D5 1.2GB |
|
그래픽 칩셋 |
NVIDIA GeForce GTX 570 (40nm GF110-275-A1) |
| 동작 클럭 |
코어 750/ 메모리 GDDR5 SDRAM 3900 (975)MHz
|
|
메모리 정보 |
SAMSUNG 5.0Gbps GDDR5 1280MB/ 320bit 메모리 인터페이스 |
| 출력 단자 |
- HDMI x 1
- DisplayPort x 1
- Dual-Link DVI 포트 x 2
|
|
인터페이스 |
PCI-Express x16 2.0 |
| 제품 특징 |
- 480 쿠다코어 (480SP, 통합 쉐이더)
- DirectX 11 네이티브 지원
- 320bit 메모리 버스와 1280MB 메모리 제공
- NVIDIA SLi 지원 (2/3-Way SLi)
- NVIDIA 3D Vision/ 3D Vision Surround (3D 스테레오스코픽)
- HDMI 1.4a, 블루레이 3D (Blu-Ray 3D)
- 오버클럭 버전 (코어 750/ 메모리 3900/ 쉐이더 클럭 1500MHz)
|
| 가격 |
480,000원 (2011. 1.27일자 최저가 기준)
|
| 제조사/ 유통사 |
게인워드 (http://www.gainward.com)
앱솔루트코리아 (http://www.abko.co.kr) |
|
