높아진 호환성으로 돌아온 nForce2 A1장착. FIC AU13 |
|
2003-04-29 00:12
장홍식 대표기자
potatotree@bodnara.co.kr |
|
|
|
|
|
|
3. au13 레이아웃 - 2
|

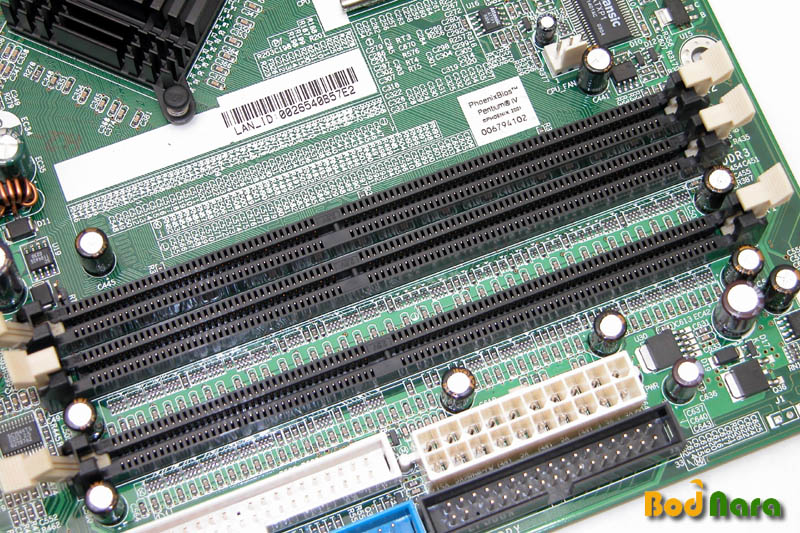

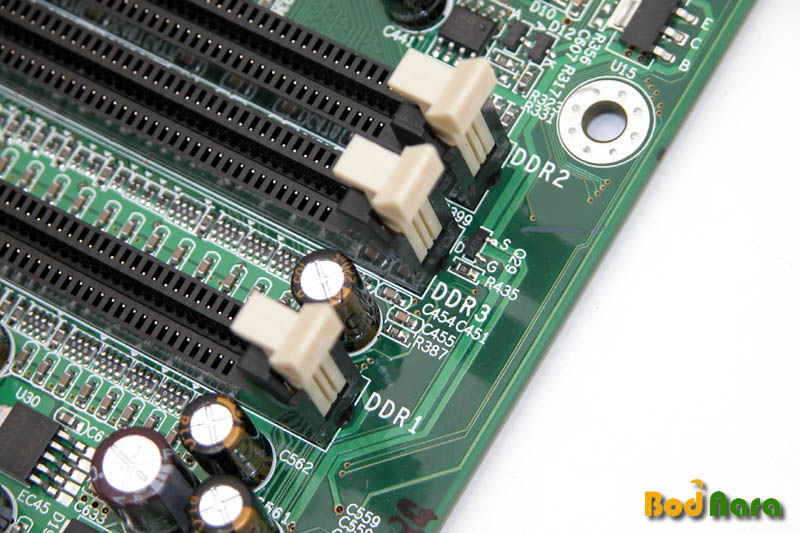

nForce에서 볼 수 있는 3소켓의 듀얼채널 구조이다. 램 슬롯
가장자리에는 각 슬롯의 순번이 매겨져 있어, 순번대로만 장착하면 듀얼채널 구성에 문제가 없도록 했다. 즉, DDR1/DDR2에 메모리를
꼽으면 듀얼채널이 되는 식으로, nForce2를 처음 사용하는 유저들을 위한 작은 배려가 돋보인다고 할 수 있다.

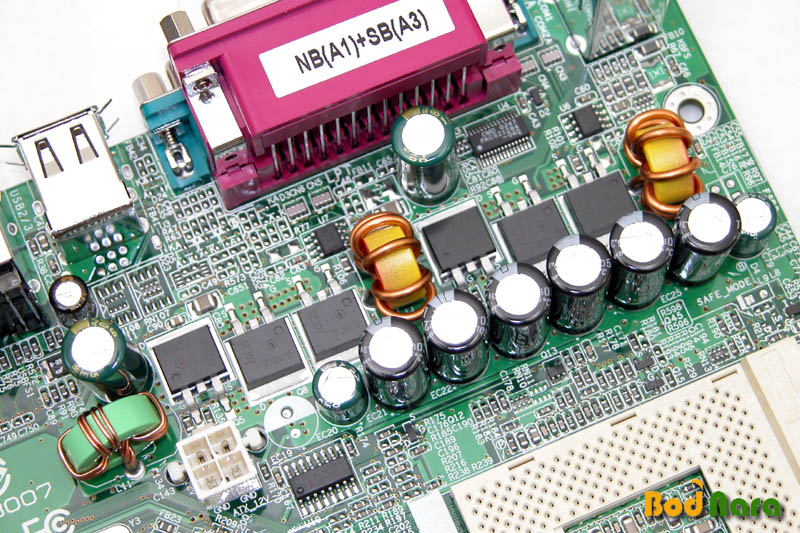

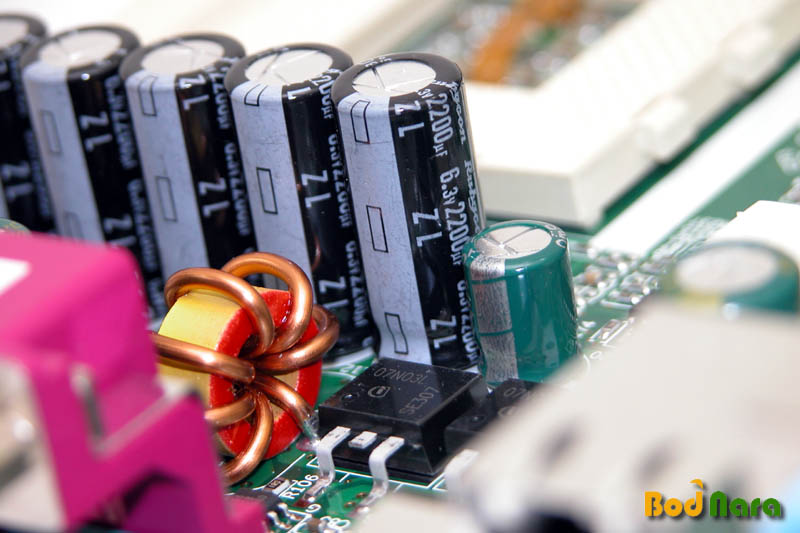

2Phase의 전원부 구성을 가지고 있으며, 별도의 12V 4PIN소켓을
구비하여 더욱 안정적인 전원공급을 가능하도록 했다. 캐퍼시터는 2200uF6개가 장착이 되어있고, 1Phase당 3개의 MOSFET이
배열되어 있는 것을 볼 수 있다.

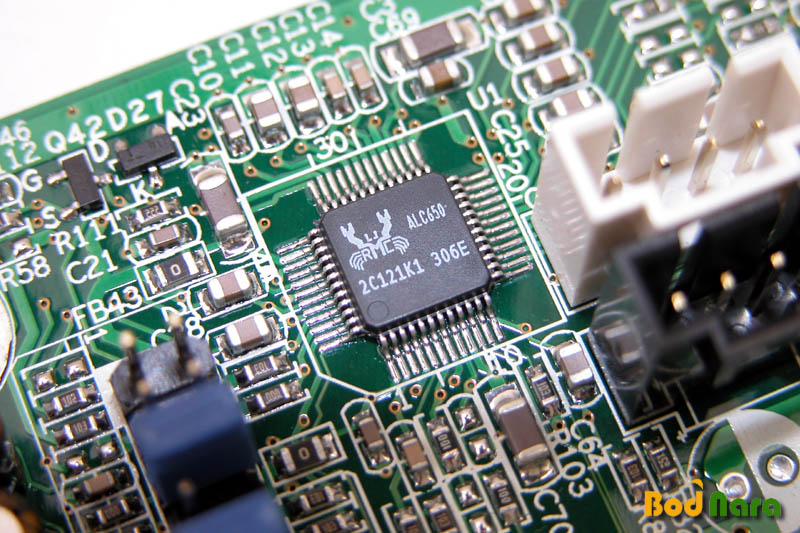

MCP-T를 장착하여 APU Sound를 사용할 수 있으며, 별도로 장착된
ALC650코덱을 통해 아날로그 5.1채널등의 지원이 가능하다. 또한 AU13은 기본적으로 SPDIF IN/OUT 브라켓을 제공하며,
COAXIAL, OPTICAL을 전부 지원한다. 또한 브라켓에는 Rear/Center출력용 아날로그 출력채널이 구비되어 있다.

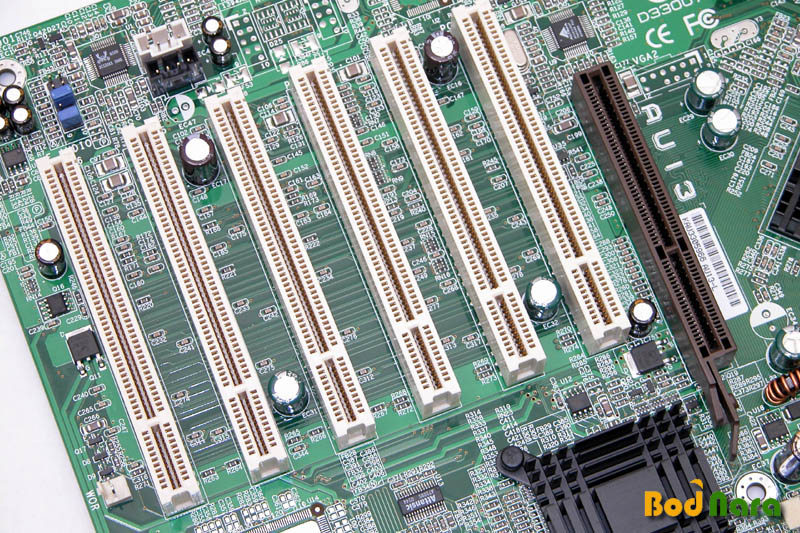

IEEE1394가 레이아웃상에서 제거되었고, 이로인해 ACR슬롯 역시
사라졌다. 대신 PCI슬롯 6개를 갖추고 있다.

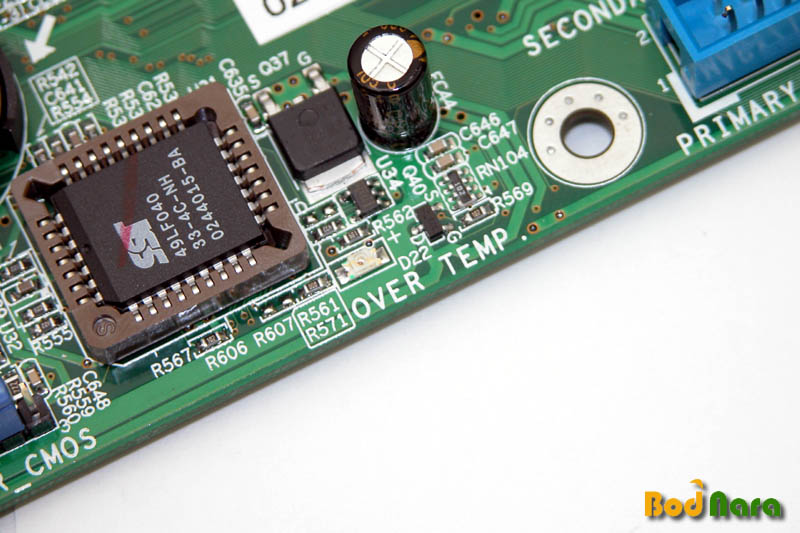

AU13에는 OVER TEMP. LED가 장착되어 있는데, 시스템(CPU)이
일정온도 이상 상승하면 LED가 점등하고 자동으로 전원이 차단되는 기능이다. 슬제로 대부분이 케이스를 닫고 사용하는 상태에서 얼마나
효용성이 있을지는 의문이다. 이문제는 뒤에서 다시 이야기해보도록 하겠다.
|
|
|
|
|
|
|
|
