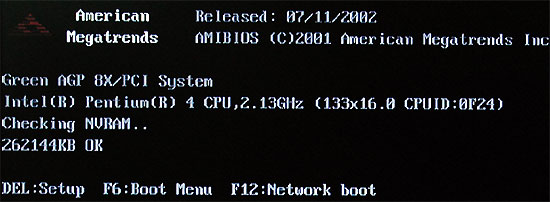

SR7-8X는 AMI BIOS를 사용한다. 설정 메뉴의 구성은 Award-Phoenix BIOS와 크게 다르지는 않지만 단축키를
눌러 네트워크를 통해 부팅할 수 있으며, 부팅할 장치를 BIOS 설정 메뉴로 들어가지 않고서도 즉각 변경이 가능해 무척 편리하다.
Soft Menu III
ABIT 메인보드라면 꼭 있는 Soft Menu III는 강력한 오버클럭을 제공하기로 유명하다. SR7-8X도 예외는 아닌데,
이 메뉴만 보고 있노라면 메인보드가 조금 섭섭하게 생긴 것 정도는 가볍게 웃고 넘어갈 수 있지 않을까? :)
|
| Soft
Menu III - FSB 변경 |
기본값과
사용자 정의 가운데 선택 가능 |
CPU의 FSB는 100MHz에서 200MHz 사이에서 1MHz 단위로 조절할 수 있다. Pentium4 CPU의 배수는
고정되어 있기 때문에 당연히 이는 조절할 수 없으며, FSB를 조절하면 새로운 CPU 작동 클럭이 표시된다. 또한 클럭 비율을 통해
메모리 클럭을 조절할 수 있는데, 아래 표를 참고하기 바란다.
|
3 : 3 : 2 : 1 |
FSB 100일 때 - DDR 200 |
|
3 : 4 : 2 : 1 |
FSB 100일 때 - DDR 266 |
|
3 : 5 : 2 : 1 |
FSB 100일 때 - DDR 333 |
|
3 : 6 : 2 : 1 |
FSB 100일 때 - DDR 400 |
|
4 : 3 : 2 : 1 |
FSB 133일 때 - DDR 200 |
|
4 : 4 : 2 : 1 |
FSB 133일 때 - DDR 266 |
|
4 : 5 : 2 : 1 |
FSB 133일 때 - DDR 333 |
|
4 : 6 : 2 : 1 |
FSB 133일 때 - DDR 400 |
위 표를 보면 비공식적으로나마 DDR 400을 지원하고 있음을 볼 수 있는데, SiS645DX를 채용한 메인보드 역시 이러한
방법으로 DDR400을 지원하는 것과 다르지 않다고 볼 수 있다. 이와 더불어 AGP/PCI 클럭을 고정하는 기능도 제공하고 있어
배수 조절을 할 수 없는 Pentium 4 CPU의 오버클럭에 큰 도움을 준다.
 |
AGP 클럭을 각각 66,
100MHz로 고정한 모습. 변경될 AGP/PCI 클럭이 표시된다 |
 |
또한 지금까지 볼 수 없었던 "Enchance Chipset Mode"라는 항목이 있는데, 그 설정 옵션
화면은 아래와 같다. 매뉴얼에는 노스브리지와
사우스브리지간의 데이터 전송률을 높여 전체적인 성능을 약간 높일 수 있다고 나와 있으며, 보다 높은 오버클럭을 하고자 한다면 이 옵션은
사용하지 않는 것이 좋다고 BIOS 설정 메뉴에서 권고하고 있다. (ABIT의 매뉴얼은 무척 자세한 내용을 담고 있어 도움이 많이
된다. 영문이라는게 흠이지만.)
|
| AGP 클럭
고정 OFF시 |
AGP 클럭
고정 ON시 |
이 외에 CPU와 메모리에 공급되는 전압을 조절할 수 있는데, 그 범위는 아래와 같다.
Advanced Chipset Features
AGP와 메모리 타이밍 설정을 할 수 있는 이 메뉴에서는 AGP의 배율 설정을 할 수 있는데, 테스트에 사용한 GeForce 4
Ti 4200은 AGP 4X 까지만을 지원하므로 SiS648이 지원하는 AGP 8X에 관한 모습은 나타나지 않는다. 앞서 말씀드렸지만 유감스럽게도
보드나라에 있는 그래픽카드 가운데 AGP 8X를 지원하는 Xabre400은 SR7-8X에서 작동하지 않아 그 원인을 찾고 있는
중이다.
|
|
Advanced Chipset Features |
Advanced DRAM Control |
Windows NT 계열의 운영체제에서 IRQ를 확장시켜주는 APIC도 지원하는 것을 볼 수 있으며, 메모리 타이밍 설정에 관한
옵션은 그리 다양하지는 않지만 기본적인 설정은 변경할 수 있는 것을 볼 수 있다.
기타 장치 설정
PNP/PCI 구성 메뉴에서 각 장치에 할당되는 IRQ를 선점해 IRQ 관리를 용이하게 할 수 있으며, 확장장치 설정 메뉴에서는
메인보드에 설치된 이더넷 컨트롤러의 부트 롬을 꺼서 부팅 시간을 단축할 수 있다.
메인보드 겉만 보고서 ABIT의 저가형 모델이라고 생각한 필자의 생각은 BIOS 설정 메뉴를 보고 나서 크게 바뀌게 되었다. 고급형
메인보드에 전혀 뒤지지 않는 필요한 옵션이란 옵션은 죄다 지원하고 있으며, AGP 클럭 고정까지 지원하는 Soft Menu III는
너무나도 매력적이다.
|
