SiS 655TX 레퍼런스

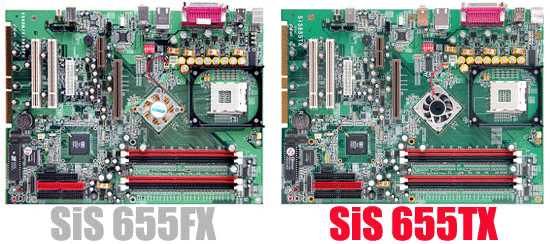

보드의 레이아웃을 살펴보면 이전에 보드나라에 제공되었던 SiS 655FX 샘플 제품과 같은 레이아웃을 한 제품이라는 것을 알 수 있다.
겉으로 보이는 쿨러의 모양을 제외하면, 점퍼나 칩셋의 위치, 기판의 구조 등에서 전혀 차이가 보이지 않는다.
SiS 655FX의 레피런스
기판과 동일하게 생긴 SiS 655TX의 레이아웃
전작인 655FX 보드의
쿨러로 레퍼런스에 어울리지 않는 고휘도 LED가 달린 쿨러가 들어있었는데, 이번에는 그냥 평범한 칩셋 쿨러가 붙어있다. 그 아래에는
SiS의 최신 인텔 플랫폼 칩셋인 SiS 655TX가 자리잡고 있다. 앞장에서 설명하였듯이 655FX와는 메모리 처리를 개선한
AHSE(Advanced HyperStreaming Engine)의 차이가 있다.
레퍼런스 보드의 전원부는
얼핏보면 4개의 코일 때문에 4-Phase로 착각하기 쉽지만 1개는 입력부로 실제는 3-Phase 구성을 하고 있으며, ATX 전원
커넥터와 4핀 보조전원 커넥터로 이루어졌다.
3-Phase 전원부
듀얼채널 메모리를 지원하는
4개의 메모리 슬롯은 SiS 만의 듀얼채널 기술인 64bit X 2의 일반 듀얼채널 방식과 128bit X 1의 확장방식을 지원하며,
메모리 최적화 기술인 Advanced HyperStreaming Engine 기술로 인텔의 PAT와 겨룰 수 있을 것으로 알려져 있다.
SiS964는 최대 6개의
PCI슬롯과 8개의 USB2.0 포트, IDE 채널로는 ATA-133을 지원하고, 10/100Mbps 이더넷과 S-ATA 기능을 갖추고 있으며 S-ATA RAID(
RAID 0, 1, JBOD)을 지원하는 기능성 칩셋이다. 그러나 기존의 963에 들어있던 IEEE 1394 컨틀로러 기능이 빠져있다는
것이 단점이다.
사운드와 이더넷 칩셋으로 Realtek의 ALC655와 ICS의 1893Y 칩셋이 장착되어 사우스브릿지인 6채널 사운드와
10/100M 이더넷 기능을 지원한다.
백패널의 구성은
SiS655FX 레퍼런스 때와 같이 일반적인 백패널 구성 외에, 디지털방식의 출력을 위한 Coaxial포트와 5.1채널중 센터/우퍼채널과
리어채널의 출력을 위한 사운드 출력 포트가 PCI슬롯 뒤쪽에 별도로 마련되어 있다.
상당히 재미있는 구성이지만 이미
SiS 655FX에서 봤기 때문에...
슬롯 지원은 AGP 슬롯
1개와 AMR 슬롯 1개, PCI 슬롯 2개로 이루어져 있으며 사진과 같이 슬롯들 사이에 ATX 전원 커넥터를 배치한 것이 특이하다.
이 외에도 본 메인보드가
레퍼런스 샘플 제품이라는 것을 알려주는 여러 점퍼라던지 딥 스위치, 케이스가 필요없는 전원/리셋 버튼와 LED, 그리고 PCI 슬롯의
추가 연결을 위한 것으로 보이는 확장 커넥터가
달려있다.
바이오스 롬도 테스트용 레퍼런스 보드에 걸맞는
덩치를 자랑하고 있다
샘플 드라이버 CD에는 SiS
655TX 레퍼런스 보드의 드라이버 뿐만 아니라 SiS 655TX에 대한 소개 및 스펙, 특징에 대한 프리젠테이션 자료와 SiS에서
인증한 호환 DDR400/333/266 메모리 리스트, 기존 SiS 655FX와의 비교 테스트 결과가 포함되어 있다.
|
