이번 페이지에서는

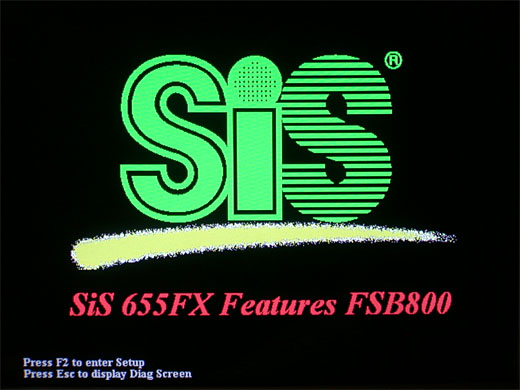

SiS655FX 레퍼런스 보드의 바이오스구성과 기능을 알아보고자 하는데 레퍼런스보드에 전원을 넣어 동작시키면 위와 같은 로고가
나타난다.. FSB800지원이라.. 좀 뒤늦게 출시되기는 하지만 어떤모습을 보여줄지..

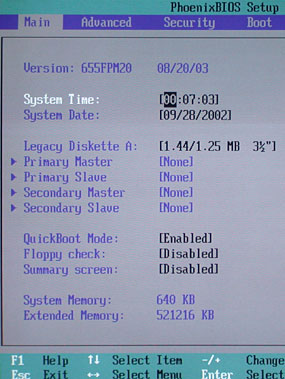

위의 두 이지미중 좌측
이미지는 Main메뉴의 구성으로 기본적인 시스템의 날짜 및 시간 그리고 IDE장치들의 인식과 설정을 제공해주게 되어 있으며 바이오스
버전은 8월 20일자로 되어 있어 레퍼런스 보드로서는 최신 버전임을 알 수 있다.

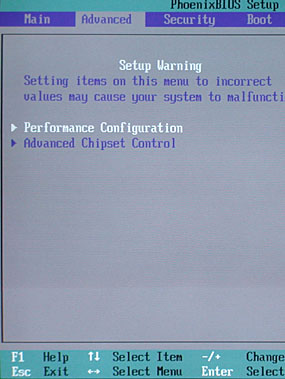

Advanced메뉴에서는
CPU 및 메모리의 각종 설정이 가능한 Performance Configuration메뉴와 간단한 설정이 있는 Advanced
Chipset Control메뉴로 구성되어 있다.

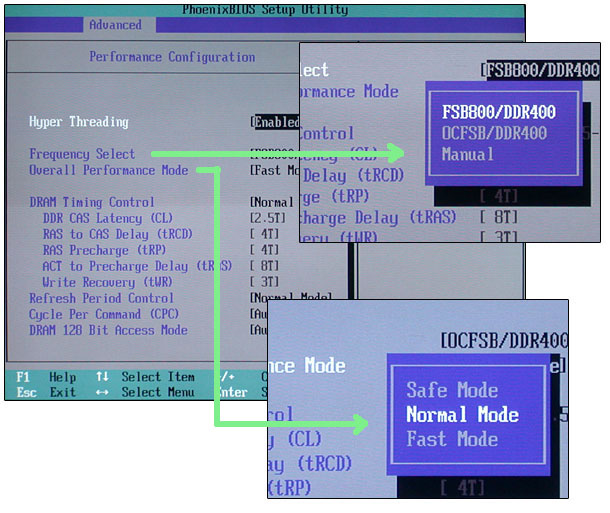

다음은
Performance Configuration메뉴의 세부 메뉴를 보여주는 이미지로 처럼 Frequency Select메뉴에서 기본
셋팅인 FSB800/DDR400모드와 기본적으로 셋팅값이 저장된 오버클럭 옵션인 OCFSB/DDR400메뉴 그리고 사용자가 직접
조작하는 Manual모드를 선택할 수 있게되어 있다.
Manual모드에서는 직접
FSB를 조작할 수 있는 CPU FineTune메뉴가 나타나며 CPU:Memory클럭의 비율을 조절할 수 있는 CPU/RAM freq
Ratio메뉴가 나타나게 되어 있어 자신이 원하는 만큼 오버클럭을 할 수 있게 되어 있다.(이전 SiS655칩셋 레퍼런스 메인보드에서
제공했던 다양한 비율을 모두 설정할 수 있게 되어 있다.)
그다음으로 Overall
Performance Mode에서는 시스템 세부 설정에 대한 프리셋을 지정하는 것으로 Safe,Normal,Fast모드로 나누어져
Fast모드에서 성능위주로의 세부설정이 적용되게 되어 있다.

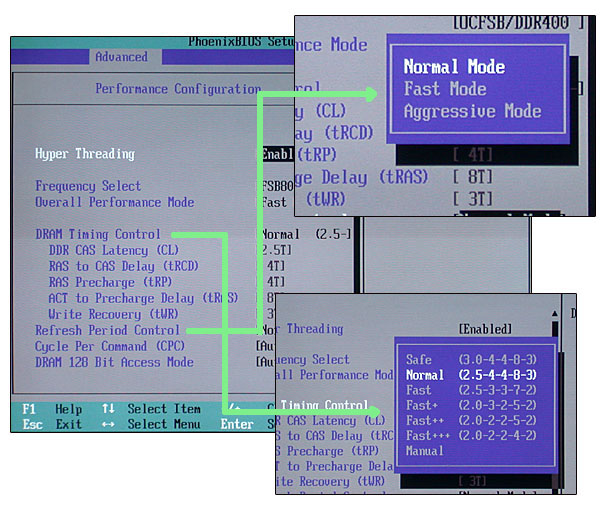

다음은 메모리 부분의
셋팅을 위한 Dram Timing Control 메뉴와 Refresh Period Control 메뉴의 이미지인데 DRAM
Timing Control의 경우 각 타이밍 및 레이턴시 설정이 저장되어 있는 프리셋 메뉴를 기본적으로 제공하고 있으며
CPU클럭조절과 같이 사용자가 직접 조작할 수 있는 Manual모드를 제공하고 있다.

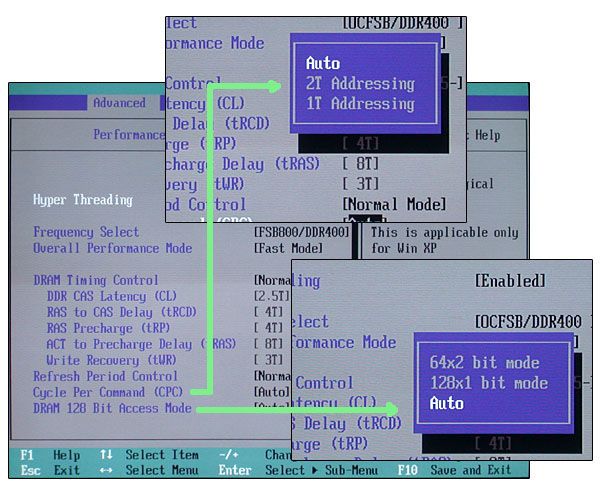

다음은
Performance Configuration의 마지막 메뉴인 Cycle Per Command와 SiS에서 최고의 성능을 보여준다고
주장하는 128Bit모드를 설정할 수 있는 DRAM 128Bit Access Mode의 각 메뉴들로 Cycle Per
Command에서는 1T와 2T Addressing와 자동모드인 Auto모드를 선택할 수 있게 되어 있다.(성능을 위해서는 1T를..
안정성을 위해서는 2T를 선택하자)
그리고 마지막으로 DRAM
128Bit Access Mode는 2개의 메모리를 사용한 듀얼 채널 구성일 때만 지원되는 메뉴로 각각의 채널을 하나로 묶은
128Bit모드와 각각의 채널을 따로 사용하는 64x2 Bit 모드로 선택할수있다.

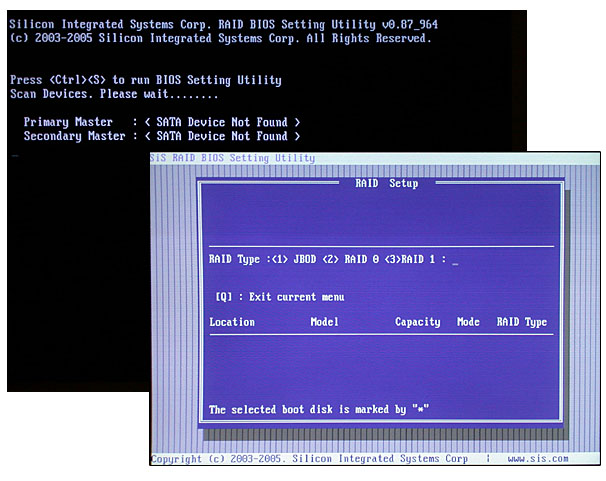

이것은 위의 바이오스
메뉴와 별도의 메뉴로 SiS964 사우스 브릿지가 내장하고 있는 SiS180 SerialATA컨트롤러의 동작 및 메뉴이미지로
경쟁사들의 SerialATA RAID지원 사우스 브릿지들이 그러하듯 별도의 메뉴를 통해 SerialATA RAID를 구성할 수 있게
만들어져 있다.
|
