이번 페이지에서는 테스트에
사용된 세부 사양 및 각 제품별로 제공하는 RAID설정 인터페이스부분을 알아보고 넘어갈까 한다.
우선 세부 테스트 사양을
알아보자.
테스트 사양
|
CPU |
INTEL Pentium4 2.4C |
|
RAM |
TwinMos PC3700 DDR400 256MB * 2 / 싱글채널 |
|
MainBoard |
AOpen
AX4SPE-MAX |
SiS655FX
Referance |
ABIT VI7 |
|
Chipset |
i865PE /
ICH5R |
SiS655FX /
SiS964 |
PT800 /
VT8237 |
|
VGA |
ATI RADEON8500 |
|
HDD |
Maxtor DiamondMax Plus 9 120GB SATA |
|
Western Digital WD800 80GB PATA |
|
ODD |
LG 52X MAX |
|
OS |
Windows XP SP1 |
|
DirectX |
DirectX 9.0b |
|
Chipset Patch |
Inf
v5.0.2.1003 |
AGP v1.16a |
4in1 v4.49 |
|
RAID Driver |
IAAR v3.52 |
Raid
v1.02.07a |
Raid v210a |
|
RAID Setting |
RAID 0 / Block Size : 64kb |
|
Memory Setting |
CL2.5-3-3-8 |
테스트는 이미 이전
페이지에서 언급했듯이 VI7 그러니까 PT800칩셋이 싱글채널만을 지원하는 칩셋이기에 어쩔 수 없이 다른 두가지 제품도 싱글채널
방식으로 적용하여 테스트를 진행하였으며 실클럭 부분에서 SiS655FX Referance 메인보드의 기본클럭이 202Mhz로 체크되어
나머지 모두 FSB를 202(808)Mhz로 설정한 후 테스트를 진행하였다.
[좌측부터 INTEL,
SiS, VIA 제품의 실클럭]
[각 제품별 메모리
대역폭 테스트 결과]
각 제품별 설정 후 체크된
클럭 및 메모리 대역폭의 테스트 결과는 위와 같으니 테스트 결과를 볼 때 참고하기 바란다. 뭐 어차피 이 정도의 차이로 결과들이
달라지지는 않겠지만 기본적으로 체크하고 넘어가야 할 부분이기에 테스트 결과를 알려드린 것이다.
RAID 설정 및
관리 인터페이스
지금까지의
ParallelATA RAID컨트롤러들이 그러하듯 이번 사우스 브릿지들도 모두 포스팅 과정에서 추가적인 바이오스 메뉴를 통해
SerialATA포트에 연결되어 있는 HDD를 RAID로 설정하거나 RAID를 해제하는 등의 기능을 제공하는데 추가적으로 OS상에서도
별도의 관리프로그램을 제공하고 있어 OS상에서도 손쉽게 RAID Array를 설정할 수 있는 장점을 제공하고 있다.

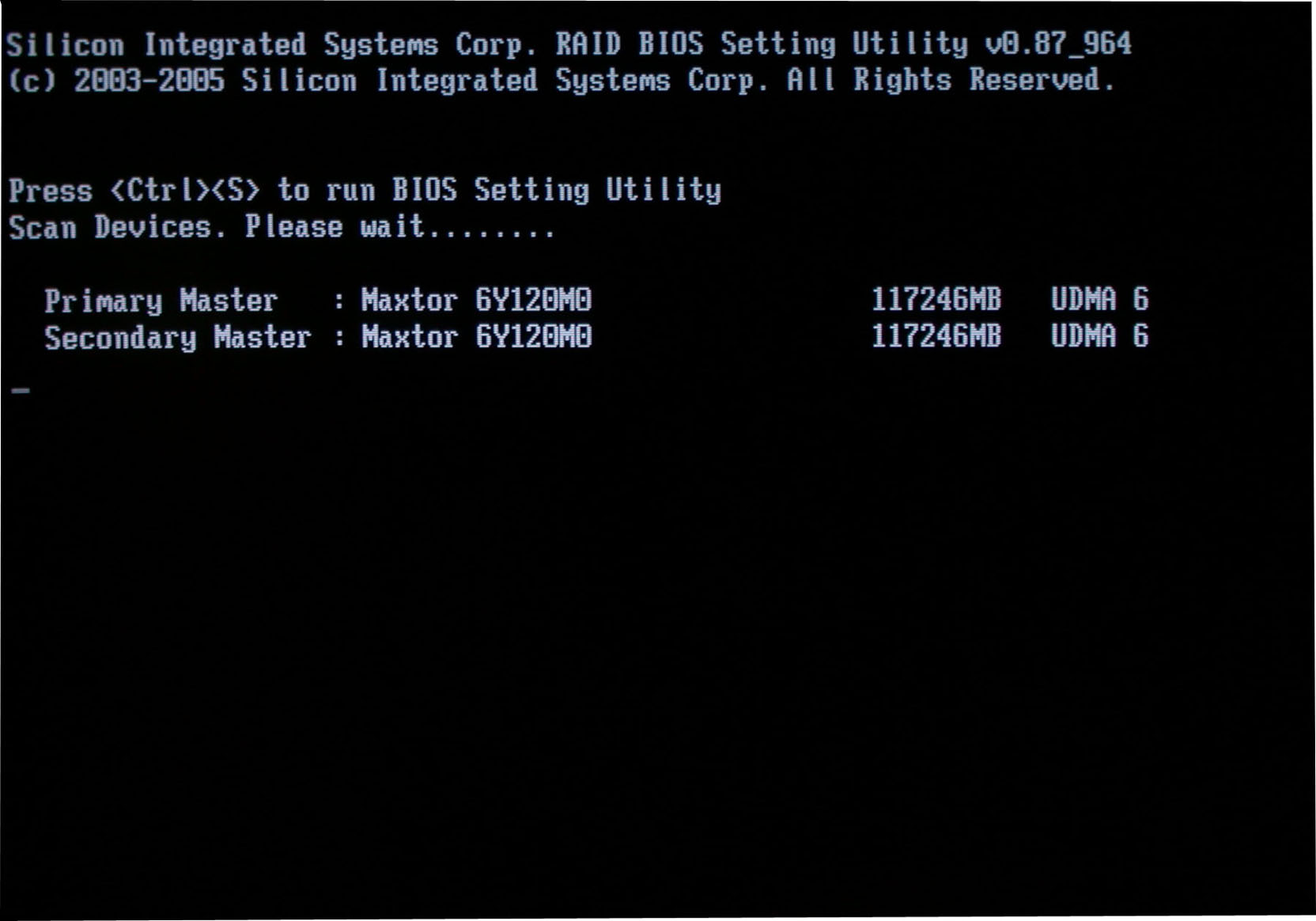

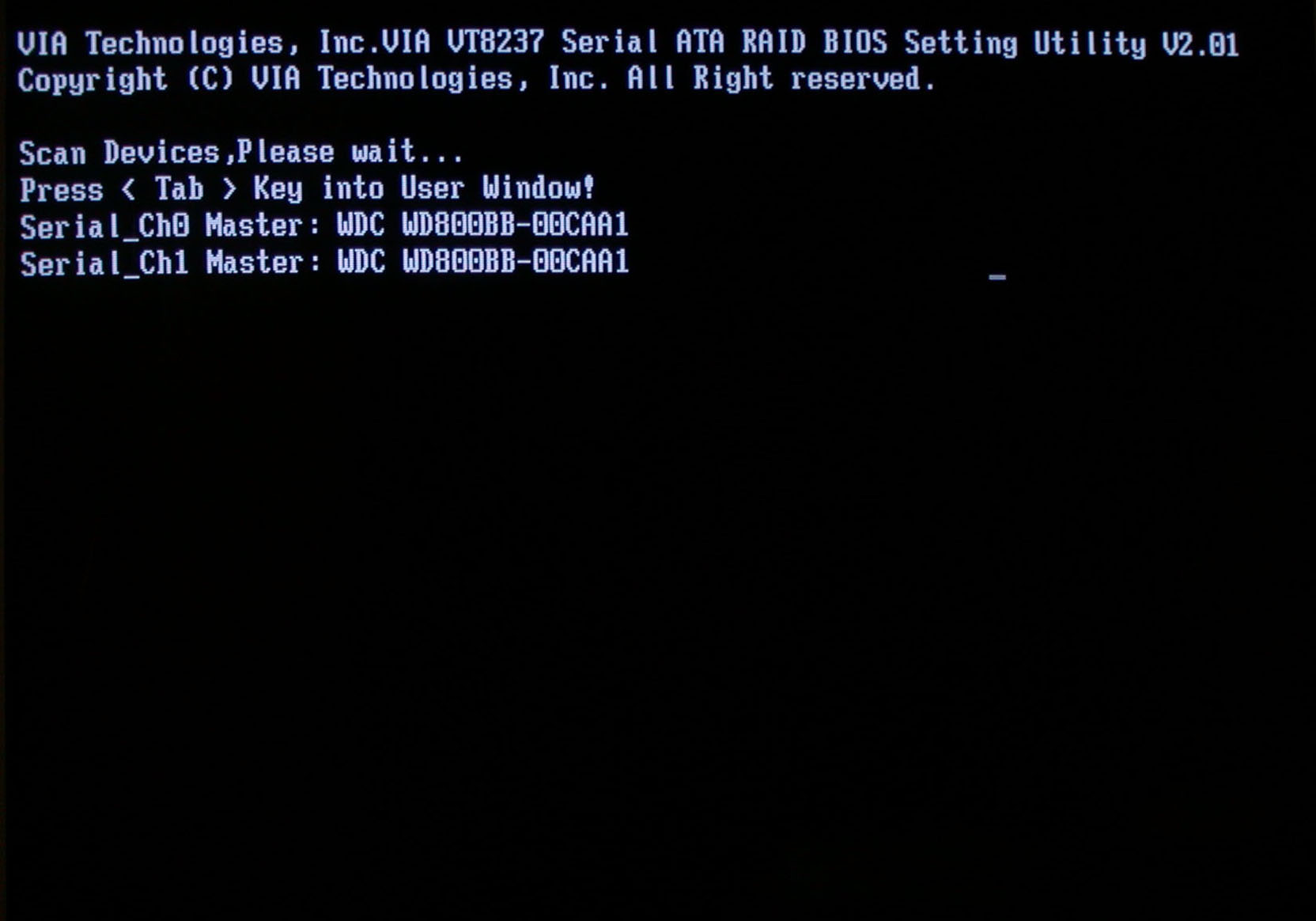

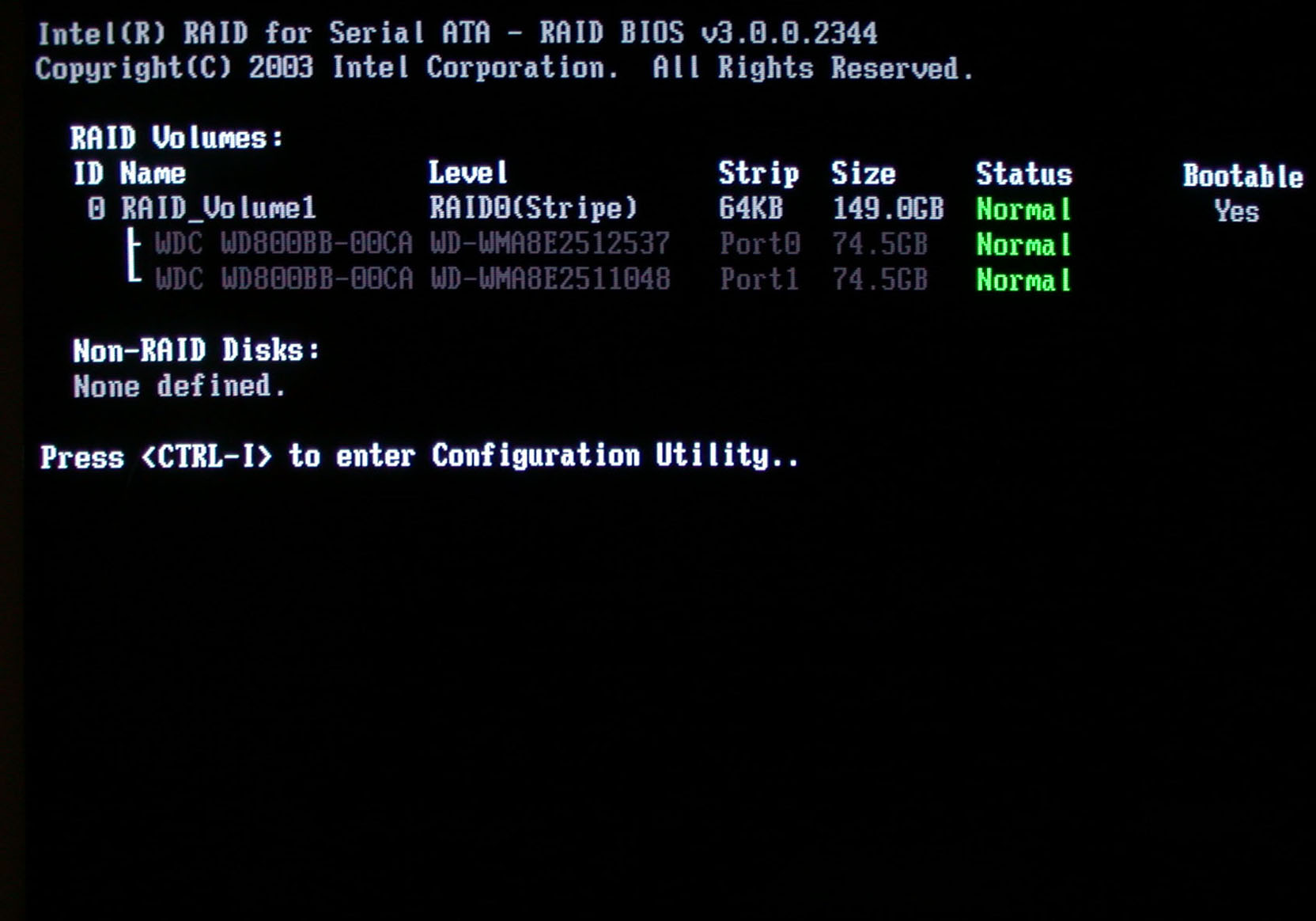

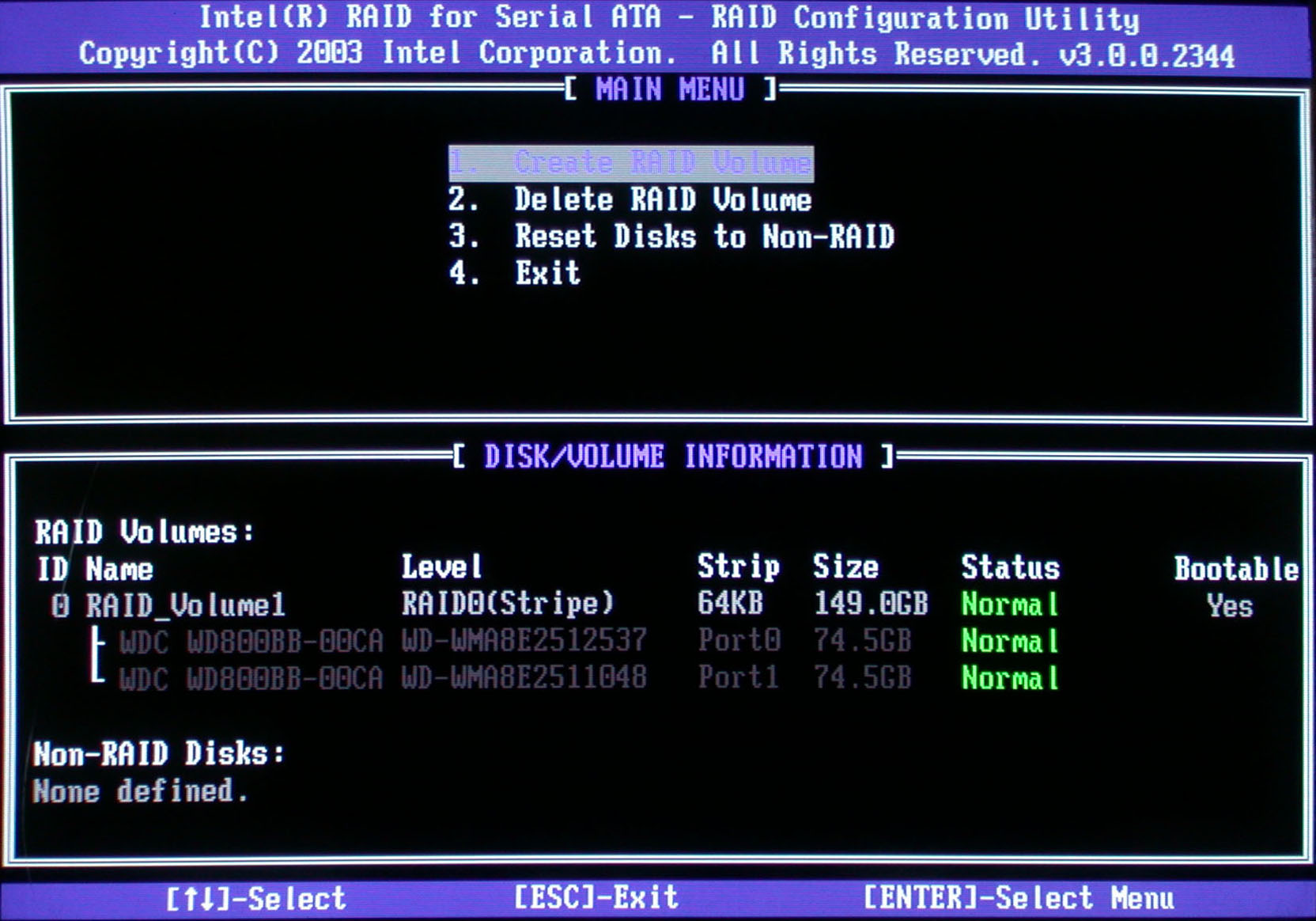

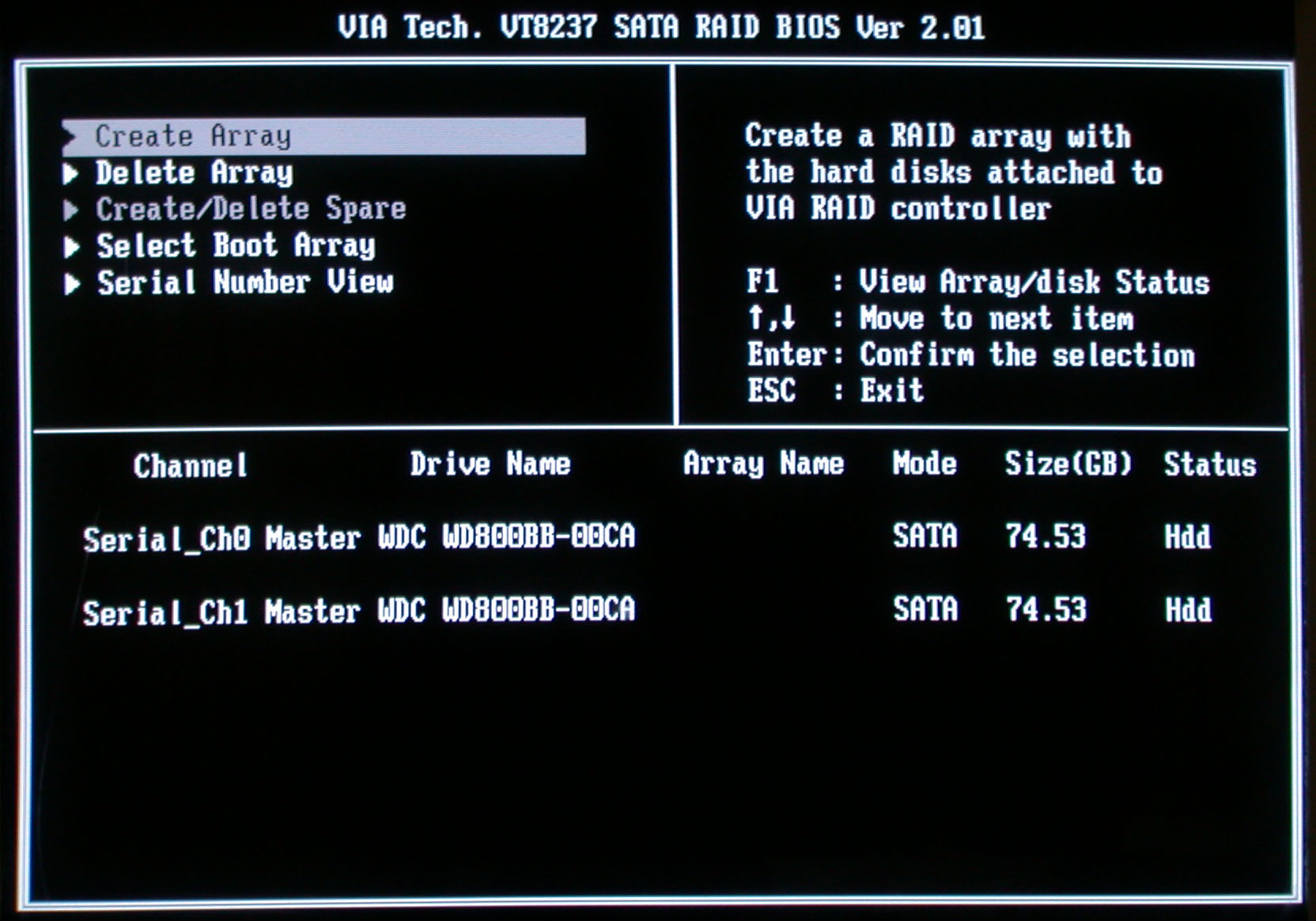

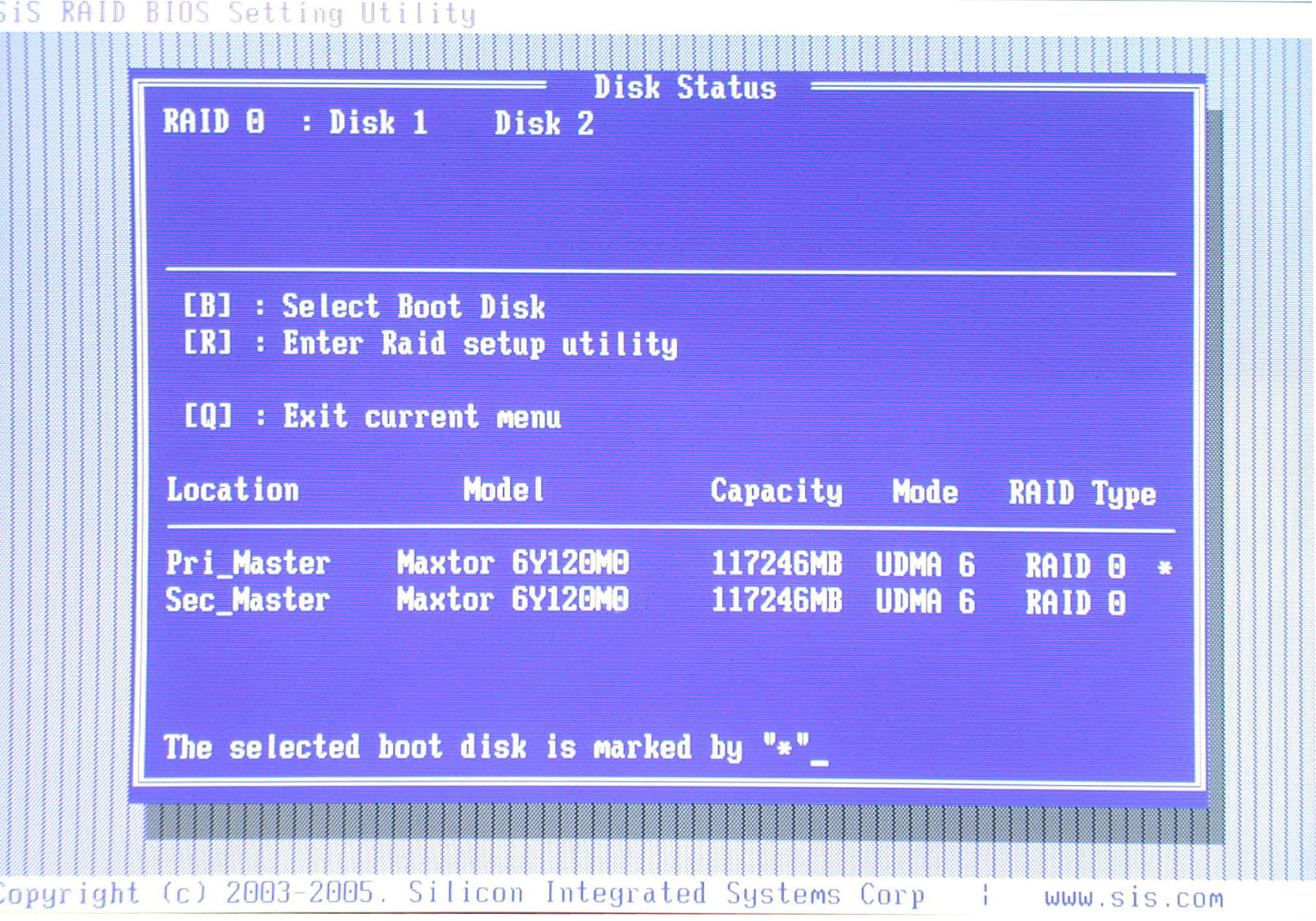

[각 제품별 RAID
BIOS화면, 위에서부터 INTEL, SiS, VIA의 순서]
각 제품별로 보여지는
화면과 메뉴 구성은 다르게 보이지만 실제 제공하는 기능은 동일하며 각각의 하드웨어가 제공하는 RAID설정을 모두 해당 바이오스
메뉴에서 손쉽게 설정할 수 있다. 따라서 어떤 제품이 더 편하게 되어있다라고는 구별하기 힘들 정도인데 어차피 간단하게 RAID
Array설정만 가능한 기능이기에 별다른 차이는 없다.

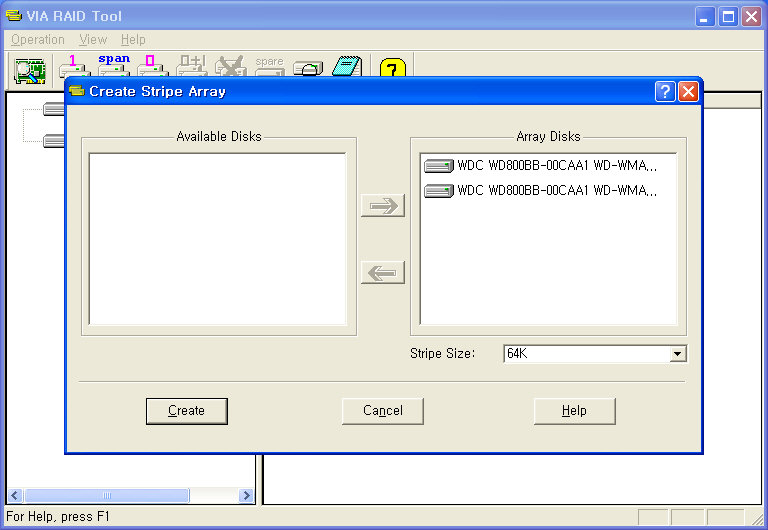

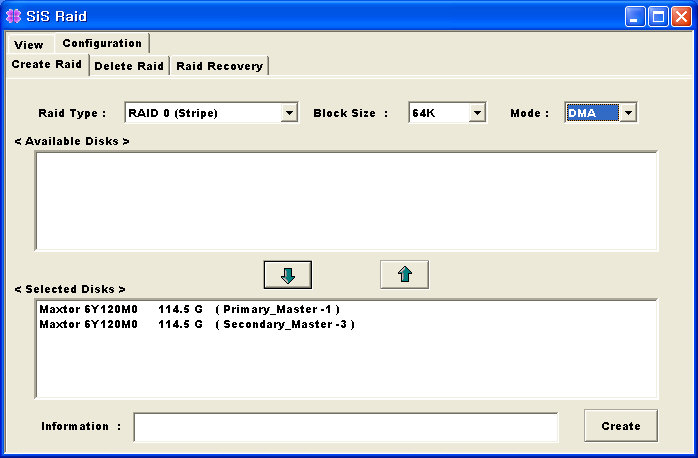

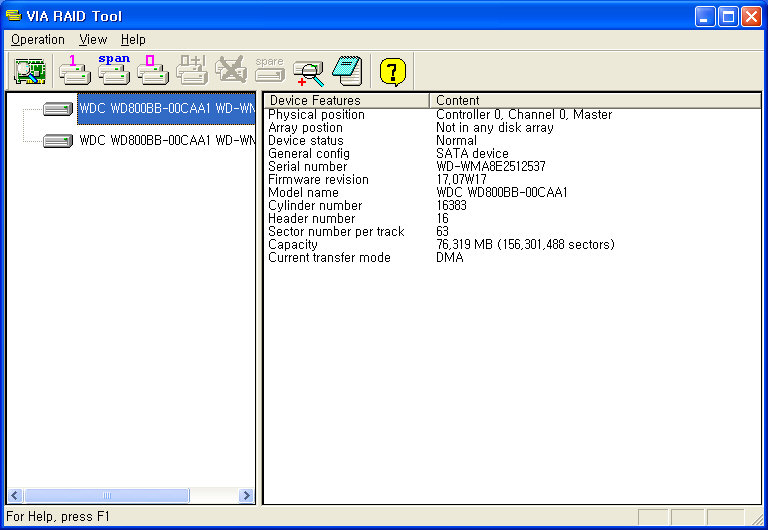

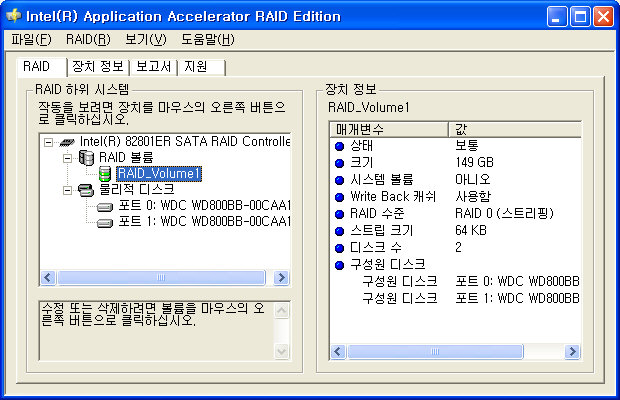

[각 제품별 OS상의
RAID설정 관리 프로그램화면, 위에서부터 INTEL, SiS, VIA의 순서]
다음은 각 제품별로
제공되고 있는 RAID설정 및 관리 프로그램의 이미지로써 기능적인 부분과 설정같은 것은 3가지 모두 거의 비슷하게 되어 있어
BIOS상에서 설정하지 않아도 OS상에서 간단하게 RAID를 설정할 수 있다.
다만 SiS의
인터페이스만이 상당히 간단하게 되어 있어 좀 부실해 보이기는 하는데 RAID의 Array설정시 설정하는 블록 사이즈의 경우 VIA를
제외한 INTEL의 경우 최대 128KB까지 설정이 가능하며 SiS의 경우 256KB까지 설정이 가능하게 되어 있어 자신이 적절한
블록사이즈를 설정할 수 있지만 VIA는 최대 64KB까지만 가능하게 되어 있어 블록사이즈의 설정에 약간의 제한이 있다.
|
