1. 제품 살펴보기

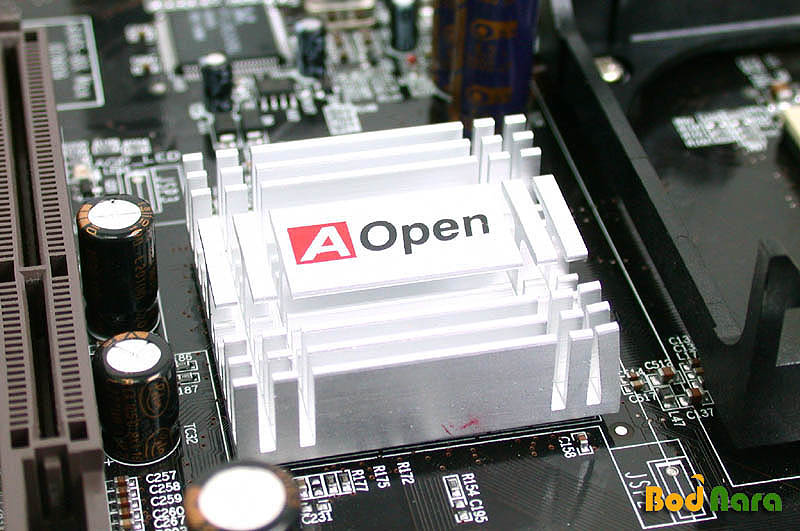

SR7-8X에서는

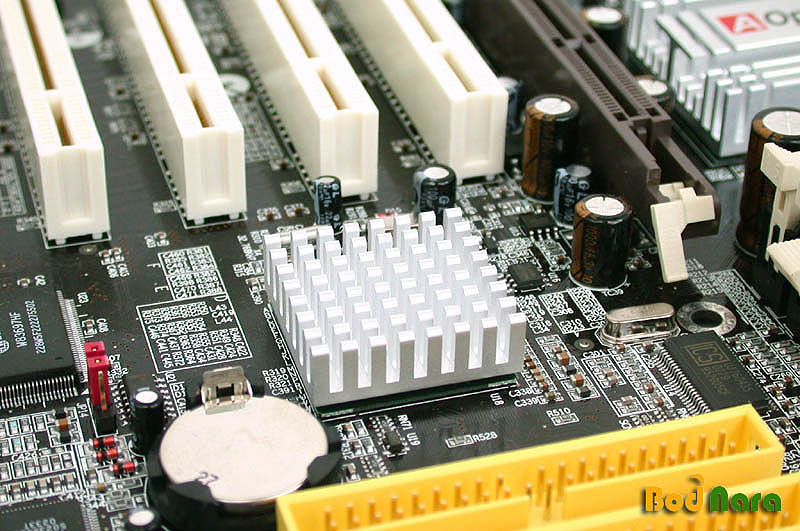

볼 수 없었던 사우스브릿지 방열판이 AX45-8X에는 장착되어 있는데, 왜 굳이 사우스브릿지에까지 방열판을 장착했는지 의아해하실 것이다.
그것은 바로 IEEE1394에 열쇠가 있다. IEEE1394를 사용할 경우 사우스브릿지이 상당히 발열이 심해지는 AX45-8X의
사우스브릿지에 장착된 방열판은 바로 이 열을 빼주기 위해서 존재하는 것이다. 그렇다면 사우스브릿지만 보고도 이 메인보드가 IEEE1394를
지원하는지 대충 파악해볼 수 있지 않을까.

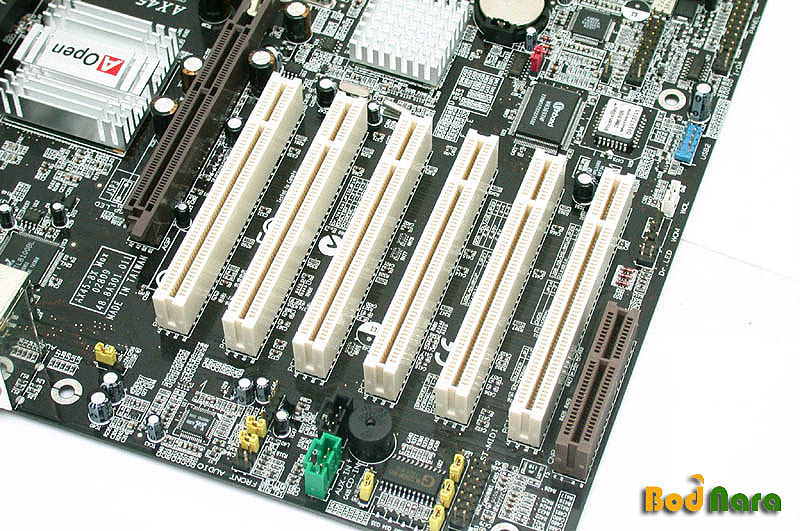

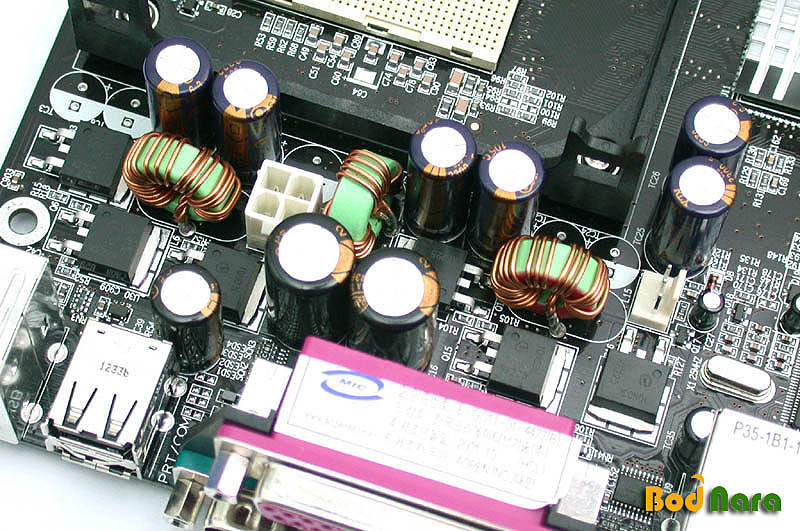

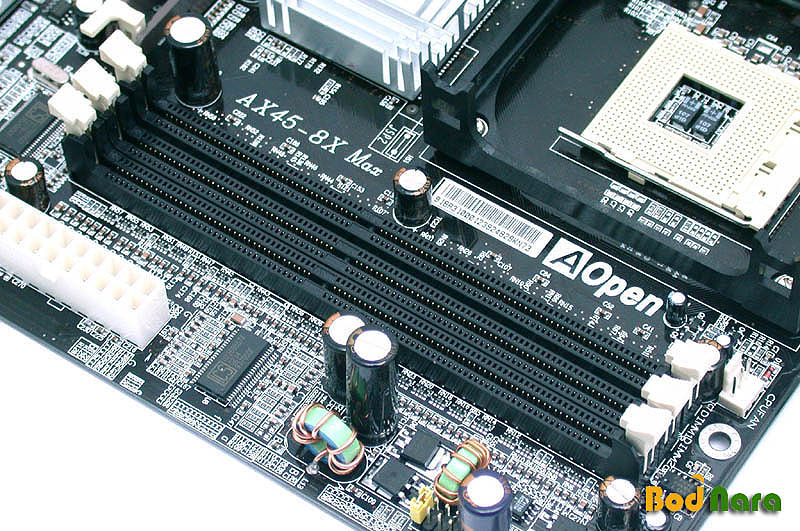

전원부는 2-Phase로 구성되어 있고, 메모리 슬롯 역시 3개의 슬롯을 제공하고 있으며, PCI슬롯은 넉넉한 6개의 슬롯이 제공된다. 또한
맨 구석에 CNR 슬롯이 존재하는데, 지금 상황에선 그다지 쓸모가 없으니, 제거했으면 어떨까 한다.
 |
 |

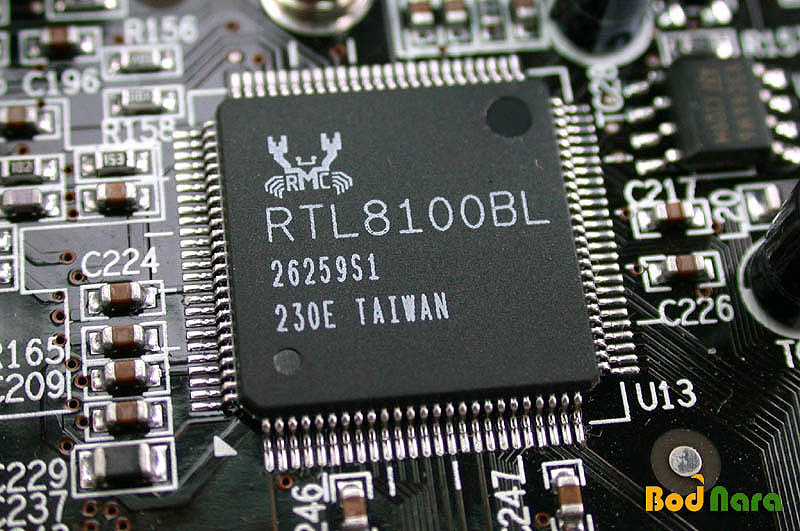

| [ 내장 이더넷 칩 ] |

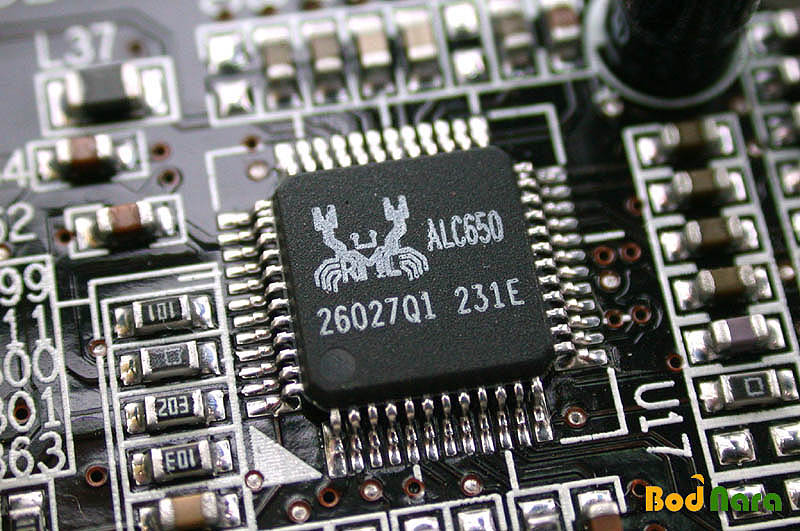

[ 6채널 지원의 내장
사운드 코덱 ] |
|
 |
 |

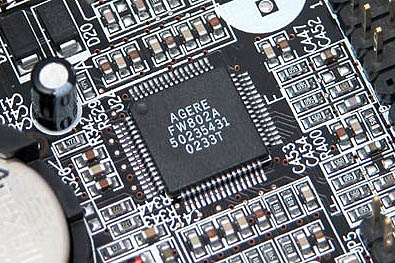

| [ IEEE1394
PHY 칩] |

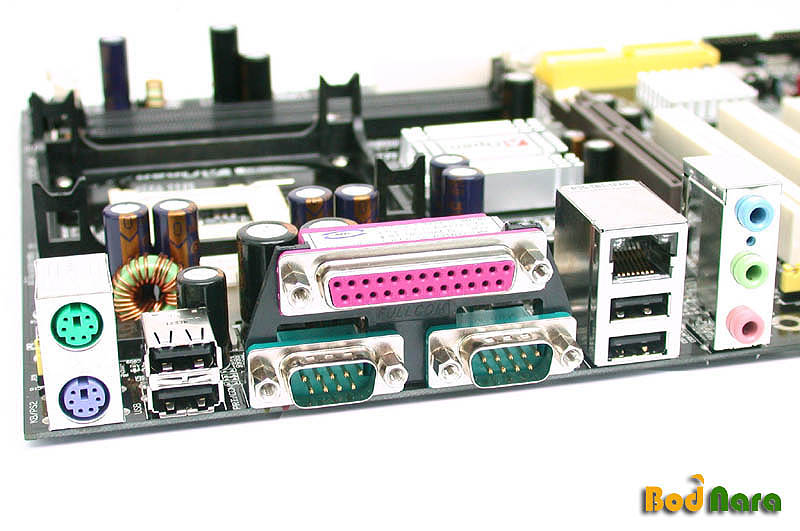

[ 백패널 ] |
|
|
|

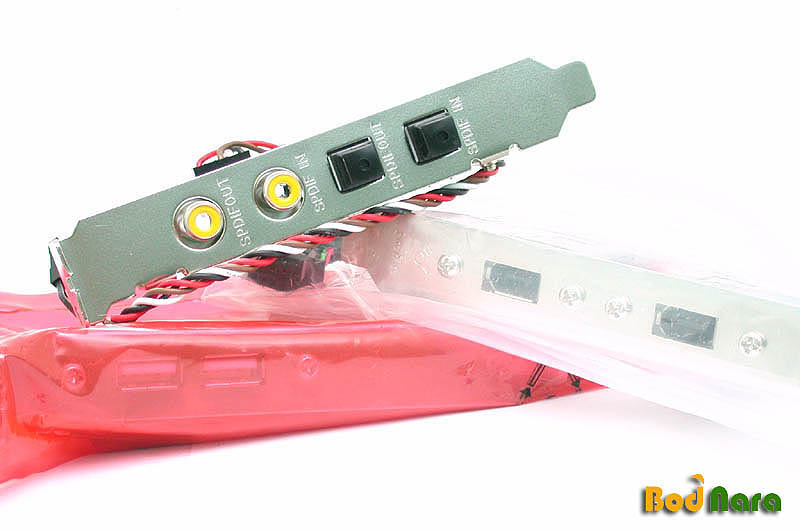

| [ 제공되는 브라켓 ] |
|
RTL8100BL
칩을 사용하여 내장 이더넷 기능을 지원하며, IEEE1394 사용을 위해 별도의 PHY 칩을 장착하여 2개의 IEEE1394 포트를
사용할 수 있다. 그리고 ALC650 사운드 코덱이 장착되있어 6채널 사운드를 사용할 수 있다. 또한 ALC650가 확실한 힘을 발휘할
수 있도록 S/PDIF 출력과 입력, 그것도 옵티컬 방식과 코엑시얼 방식을 모두 지원하는 브라켓을 제공하고 있다.
필자는 6채널 사운드를 높게 평가하기보다는 S/PDIF 출력에 더 높게 평가하는데, S/PDIF의 경우 좋은 사운드카드로 출력하나
메인보드에 내장되어 출력되나 성능에 차이가 없기 때문이다. 이는 홈시어터를 구성하여 디코더 사용시에 상당한 장점으로 작용한다.
백패널은 MIDI 포트를 제거하고 대신에 USB 2포트를 추가한 구성을 하고 있으며, IEEE1394를
사용하기 위한 브라켓이 별도로 제공된다. 이런 백패널 구성이 MIDI 포트를 넣는 것보다는 훨씬 좋은 선택이라고 볼 수 있으며,
백패널에서 USB 4포트를 제공하는데다가 추가 USB 2포트 확장 브라켓까지 제공된다.
|
