1. 제품 살펴보기
 |
 |
| [ 드디어 출현하는
SIS648 칩셋 ] |
[ 노스브릿지 방열판
] |
|
 |
|
| [ SIS648의
출현에 이은 SIS963의 등장 ] |
[ 여기는 왜
비어있을까 ] |
|
 |
 |
| [ 전원부 ] |
[ EZ Plug™ ] |
|
 |
 |

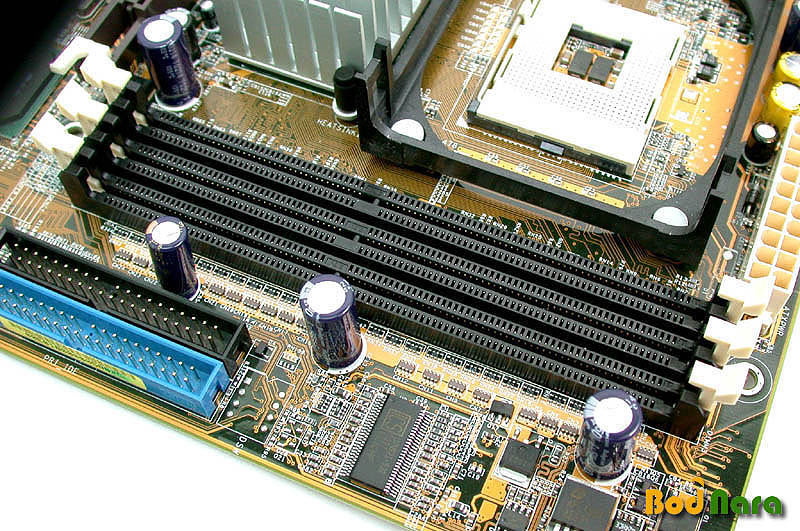

| [ 3개의 메모리 슬롯
] |
[ 넉넉한 6개의
PCI 슬롯 ] |

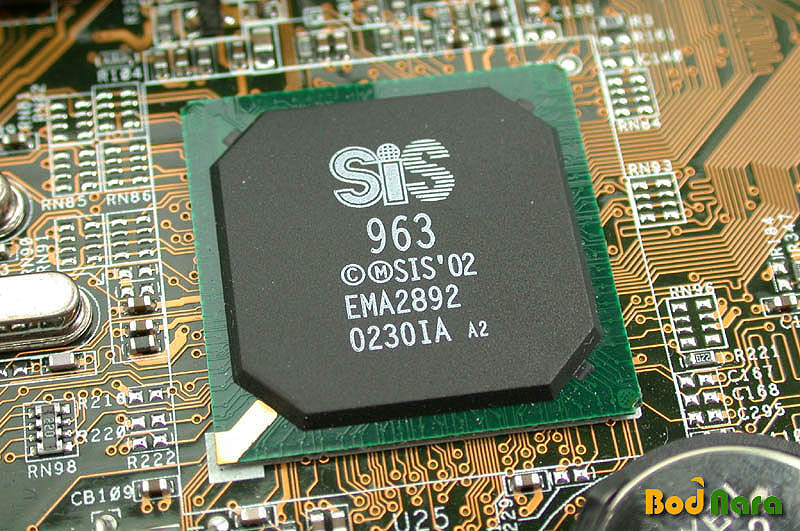

드디어 방열판이 제거되고 노스브릿지가 등장하였다. 또한 사우스브릿지도~ 이제서야 SIS648과 SIS963이
등장한 이유는 필자가 귀찮아서 제일먼저 사진을 찍은 제품의 노스-사우스브릿지만 찍었기 때문이다. 그렇다고 필자를 미워하지 말아주시길..
^^;
중간에 보면 사진이 비어있는 것을 볼 수 있는데, 이 것은 필자의 실수가 아닌 의도임을 알아주시기 바란다.
IEEE1394를 사용할 경우 사우스브릿지에 발열이 꽤나 심하다고 했었는데, P4S8X의 경우 사우스브릿지에 방열판이 장착되어 있지
않다. 꼭 방열판을 장착해야하는 것은 아니지만 괜히 불안감이 다가오는 것은 무엇일까. 하지만 방열판이 없더라도 별다른 문제가 없기에
Asus가 방열판을 달지 않았을 것이라고 생각해 볼수 있다.

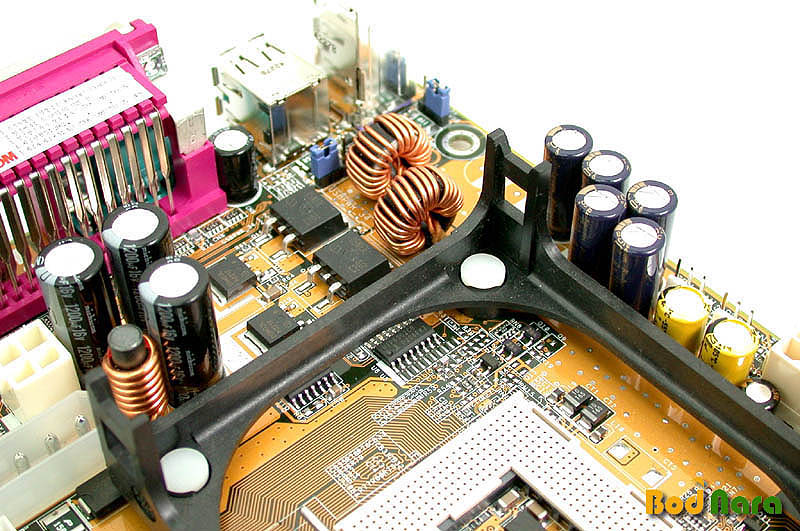

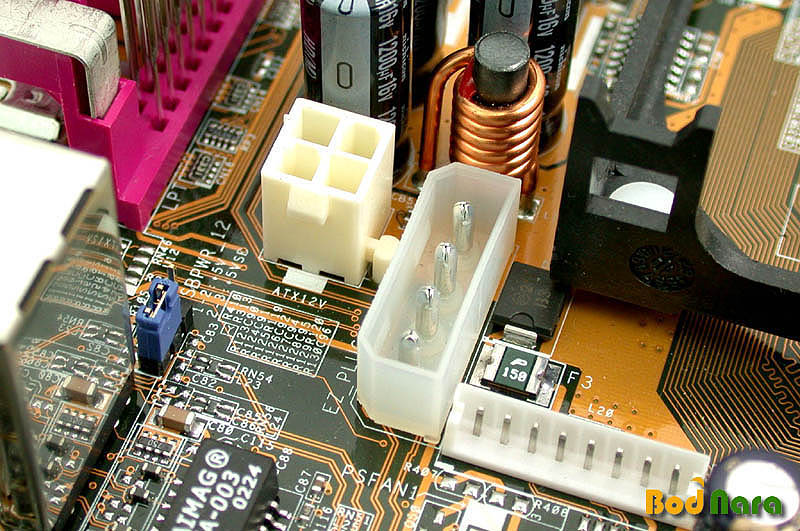

전원부는 2-Phase의 구성을 보이고 있으며, 4핀 보조 전원 대신에 HDD나 ODD 사용되는 전원 커넥터를
사용할 수 있게 되어 있다. 이는 EZ Plug™ 라고 불리우며, 펜티엄4 전용 4핀 커넥터가 없는 사용자에게는 유용한 기능이라고 할 수
있다.
메모리는 앞서 살펴본 2종의 메인보드와 마찬가지로 3개의 슬롯이 제공되고 있으며, PCI 슬롯은 총 6개로
넉넉한 확장성을 제공한다.
 |
 |

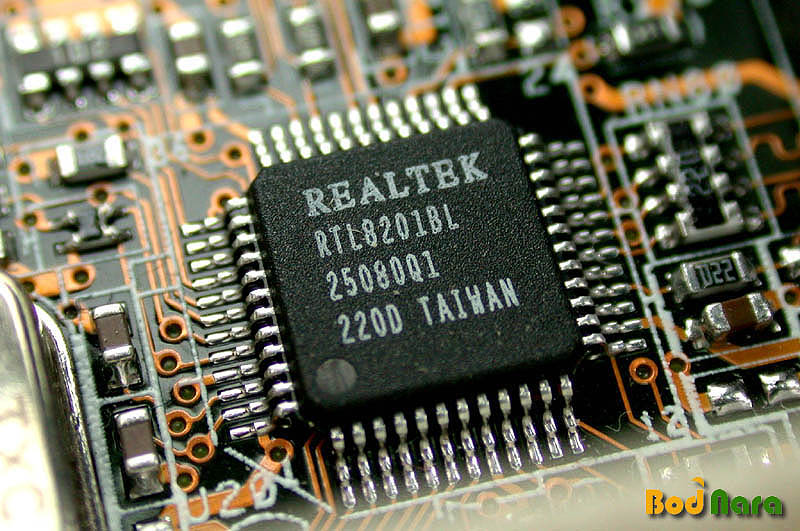

| [ 이더넷 기능을 위한
PHY 칩 ] |
[ 6채널 사운드 코덱
] |
|
 |
 |
| [ Serial ATA
RAID 컨트롤러 ] |

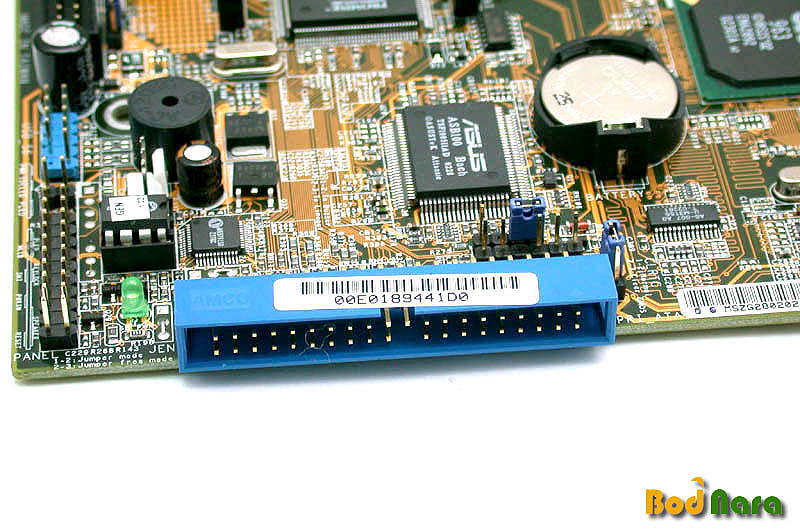

[ RAID 사용을
위한 커넥터 ] |
|
 |
 |
| [ IEEE1394
PHY 칩 ] |
[ 제공되는 브라켓 및
Serail ATA 케이블 ] |
|
 |
|
| [ 독특한 백패널 ] |
|

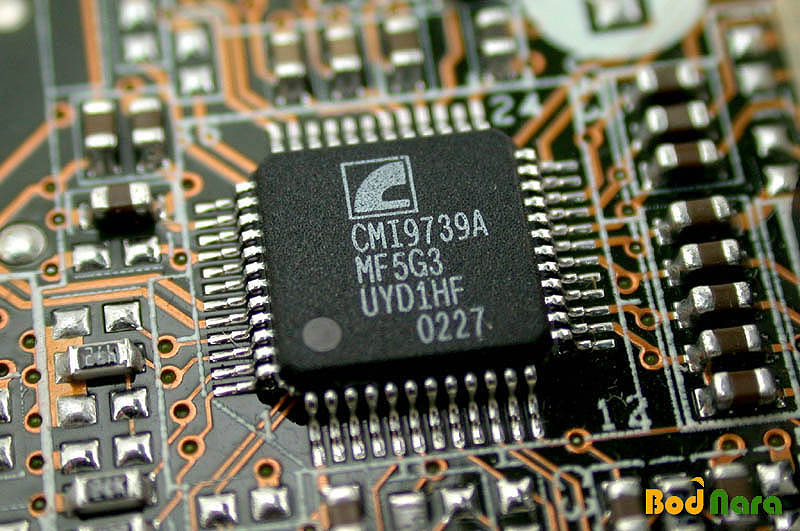

RTL8201BL PHY 칩셋과 CMI9739A 코덱을 사용하여 내장 이더넷 기능과 6채널 사운드를 지원하고
있다. 그리고 P4S8X도 SIS963의 IEEE1394 컨트롤 기능을 사용하기 위해 RTL8801B 칩셋을 장착하여 IEEE1394를
지원하고 있다.

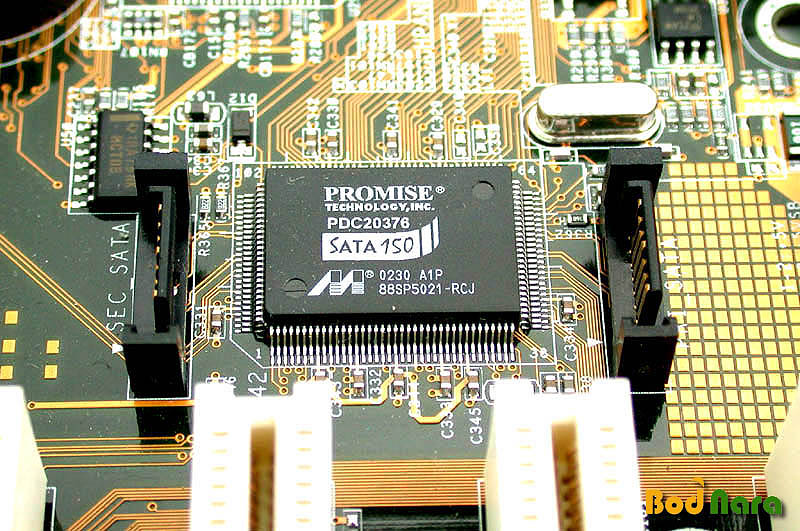

그리고 풀스펙의 제품답게 Promise의 PDC20376 칩을 장착하여 Serial ATA
컨트롤 기능뿐만 아니라 Serial ATA RAID 기능까지 지원하고 있으며, Serial ATA를 사용하지 않을 경우 별도의 커넥터를 이용해
ATA133 컨트롤이나 RAID 기능을 사용할
수도 있다. 하지만 채널이 공유되어 있어 동시에 사용할 수 있는 것은 아니며, 한번에 2개의 하드디스크만 사용할 수 있으므로 RAID
0,1 기능만 지원한다.

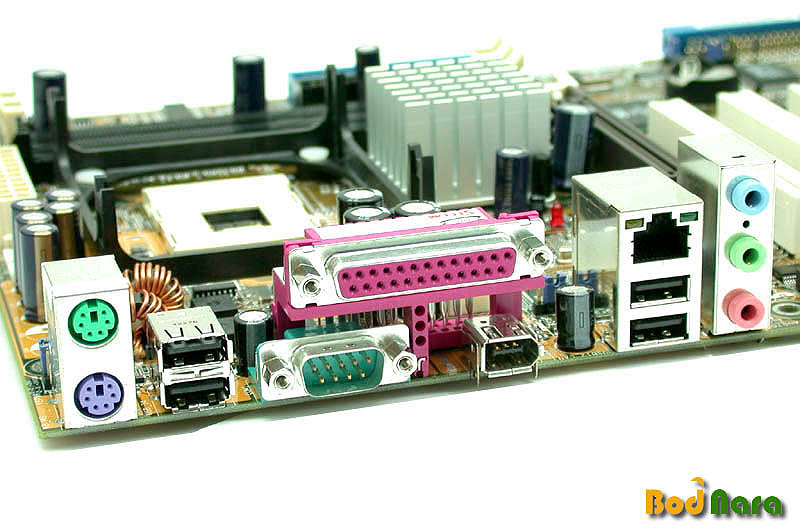

백패널은 상당히 독특한 모습을 띄고 있는데, 시리얼 포트가 하나 제거되고 그 자리에 IEEE1394 포트가

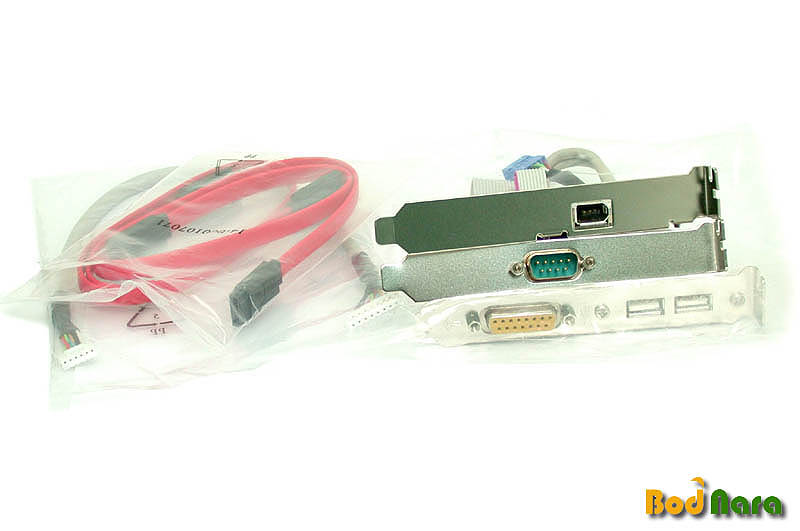

들어가 있다. 그리고 별도의 브라켓을 통해 또하나의 IEEE1394 포트를 제공한다. 그 외에 MIDI+USB 2포트 브라켓, 시리얼
포트 브라켓, Serial ATA 케이블이 제공되는데, 차라리 시리얼 포트 브라켓 대신에 S/PDIF 출력 브라켓을 제공하는게 훨씬
현명한 선택이 아닐까 생각된다.
|
